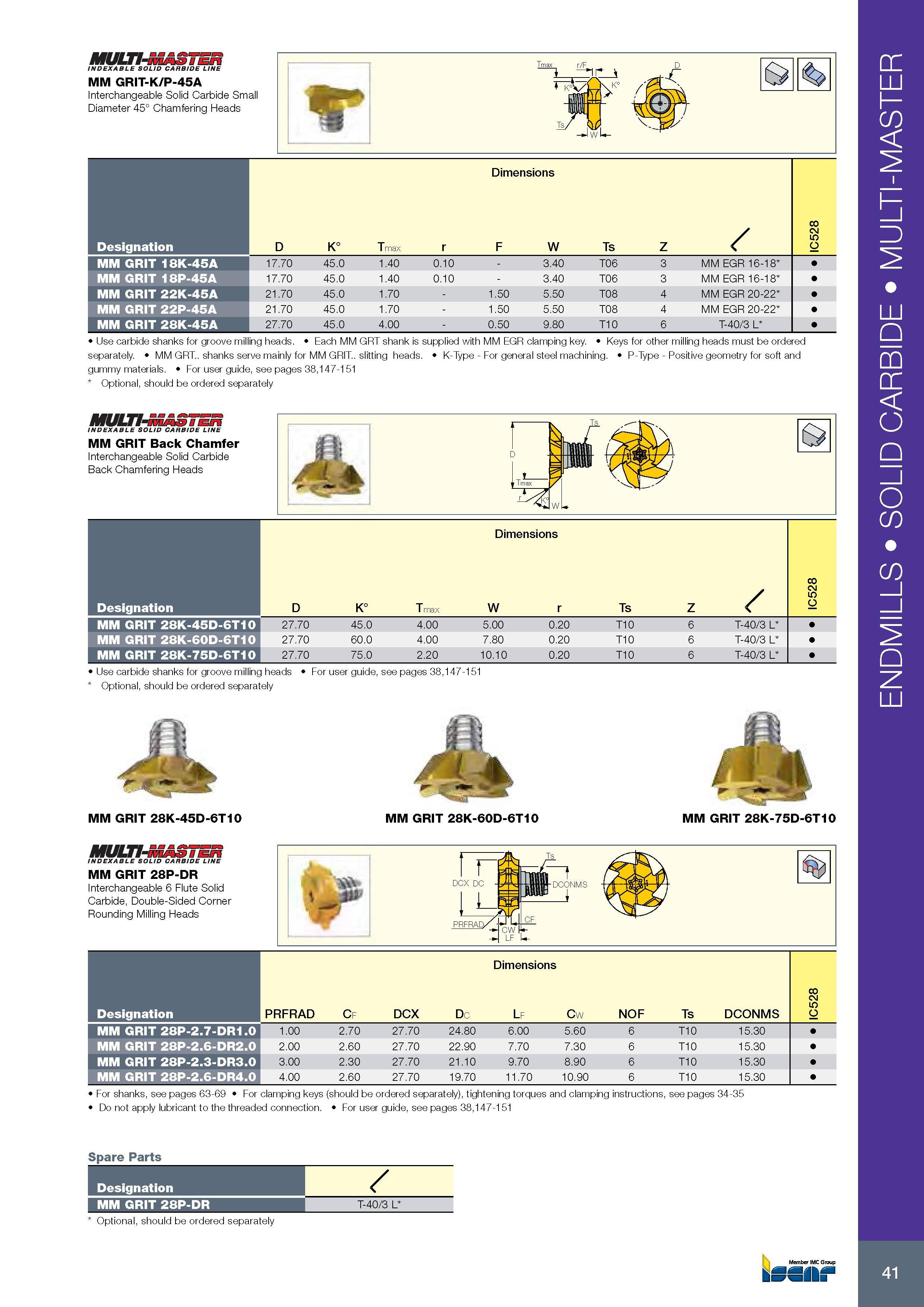

Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение MULTI- INDEXABLE _ SOLID CARBIDE LINE MM GRIT-K/P-45A I nterchangeable Solid Carbide Small Diameter 45° Chamfering Heads Размеры в мм Dimensions Обозначение Designation D K° Tmax r F W Ts Z / IN m O MM GRIT 18K-45A 17.70 45.0 1.40 0.10 - 3.40 T06 3 MM EGR 16-18 MM GRIT 18P-45A 17.70 45.0 1.40 0.10 - 3.40 T06 3 MM EGR 16-18 MM GRIT 22K-45A 21.70 45.0 1.70 - 1.50 5.50 T08 4 MM EGR 20-22 MM GRIT 22P-45A 21.70 45.0 1.70 - 1.50 5.50 T08 4 MM EGR 20-22 MM GRIT 28K-45A 27.70 45.0 4.00 - 0.50 9.80 T10 6 T-40/3 L Use carbide shanks for groove milling heads. Each MM GRT shank is supplied with MM EGR clamping key. Keys for other milling heads must be ordered separately. MM GRT.. shanks serve mainly for MM GRIT.. slitting heads. K-Type - For general steel machining. P-Type - Positive geometry for soft and gummy materials. For user guide, see pages 38,147-151 Optional, should be ordered separately MULTZ-i INDEXABLE SOLID CARBIDE LINE MM GRIT Back Chamfer Interchangeable Solid Carbide Back Chamfering Heads Размеры в мм Dimensions Обозначение Designation D K° T max W r Ts Z / IN m O MM GRIT 28K-45D-6T10 27.70 45.0 4.00 5.00 0.20 T10 6 T-40/3 L MM GRIT 28K-60D-6T10 27.70 60.0 4.00 7.80 0.20 T10 6 T-40/3 L MM GRIT 28K-75D-6T10 27.70 75.0 2.20 10.10 0.20 T10 6 T-40/3 L Use carbide shanks for groove milling heads For user guide, see pages 38,147-151 Optional, should be ordered separately MM GRIT 28K-45D-6T10 MM GRIT 28K-60D-6T10 MM GRIT 28K-75D-6T10 MULTI-i INDEXABLE SOLID CARBIDE LINE MM GRIT 28P-DR Interchangeable 6 Flute Solid Carbide, Double-Sided Corner Rounding Milling Heads r DCX DC DCONMS O Размеры в мм Dimensions Обозначение Designation PRFRAD Cf DCX Dc Lf Cw NOF Ts DCONMS IN m O MM GRIT 28P-2.7-DR1.0 1.00 2.70 27.70 24.80 6.00 5.60 6 T10 15.30 MM GRIT 28P-2.6-DR2.0 2.00 2.60 27.70 22.90 7.70 7.30 6 T10 15.30 MM GRIT 28P-2.3-DR3.0 3.00 2.30 27.70 21.10 9.70 8.90 6 T10 15.30 MM GRIT 28P-2.6-DR4.0 4.00 2.60 27.70 19.70 11.70 10.90 6 T10 15.30 For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection. For user guide, see pages 38,147-151 Spare Parts Обозначение Designation / MM GRIT 28P-DR T-40/3 L Optional, should be ordered separately Member IMC Group kSSII t is CF PRFRAD 41 ENDMILLS SOLID CARBIDE MULTI-MASTER
