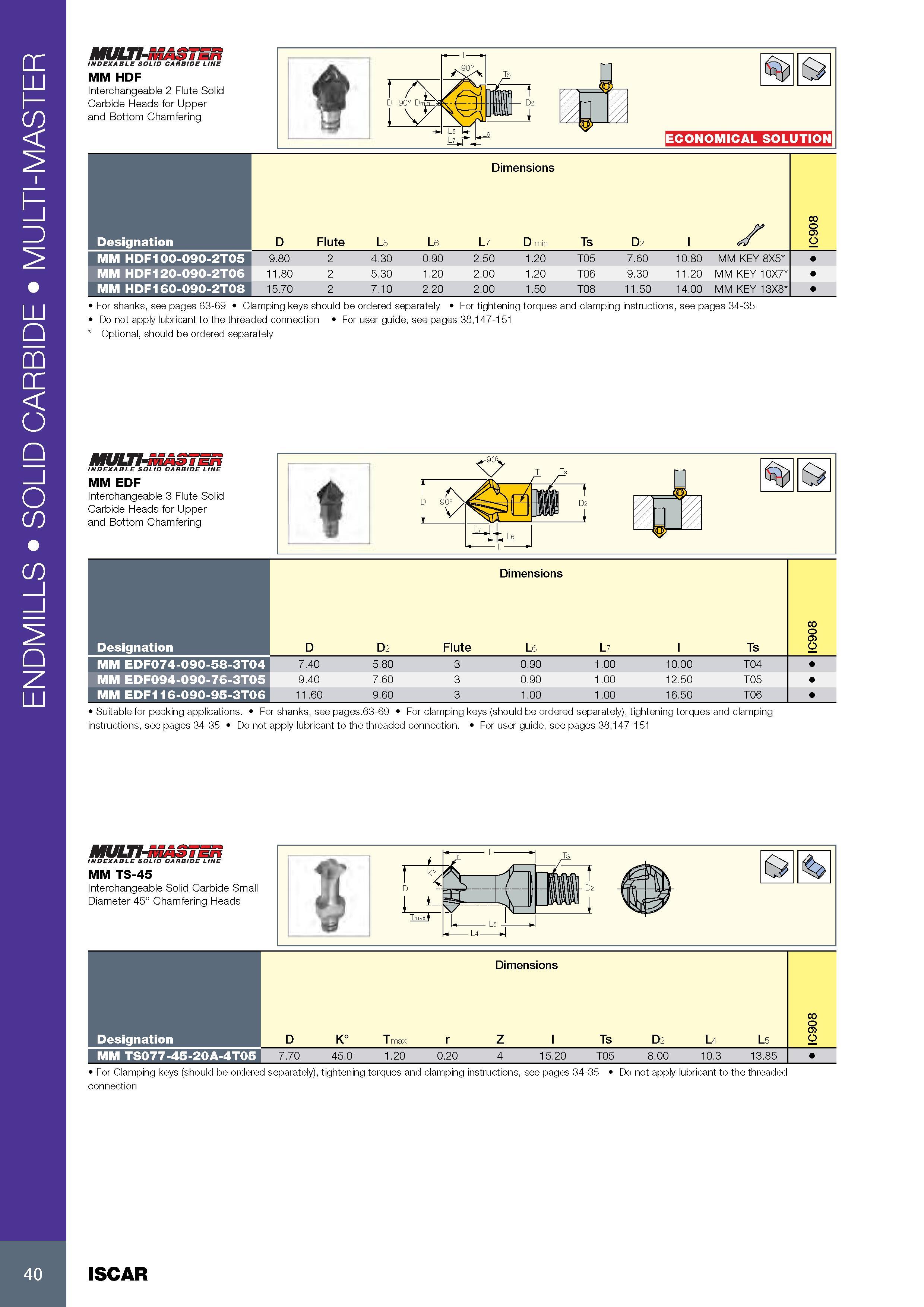

Сменные режущие твердосплавные головки Iscar для фрезерной обработки Обозначение Основные размеры Комплектующие Изображение ENDMILLS SOLID CARBIDE _ MULTI-MASTER Mum- INDEXABLE SOLID CARBIDE LINE MM HDF Interchangeable 2 Flute Solid Carbide Heads for Upper and Bottom Chamfering f ECONOMICAL SOLUTION Размеры в мм Dimensions Обозначение Designation D Flute L5 L6 L7 D min Ts D 2 l S IC908 MM HDF100-090-2T05 9.80 2 4.30 0.90 2.50 1.20 T05 7.60 10.80 MM KEY 8X5 MM HDF120-090-2T06 11.80 2 5.30 1.20 2.00 1.20 T06 9.30 11.20 MM KEY 10X7 MM HDF160-090-2T08 15.70 2 7.10 2.20 2.00 1.50 T08 11.50 14.00 MM KEY 13X8 For shanks, see pages 63-69 Clamping keys should be ordered separately For tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection For user guide, see pages 38,147-151 Optional, should be ordered separately MULH-i INDEXABLE SOLID CARBIDE LINE MM EDF Interchangeable 3 Flute Solid Carbide Heads for Upper and Bottom Chamfering >-90° V” T D 90° y \ v 1 H Li U Размеры в мм Dimensions Обозначение Designation D D2 Flute L6 L7 l Ts IC908 MM EDF074-090-58-3T04 7.40 5.80 3 0.90 1.00 10.00 T04 MM EDF094-090-76-3T05 9.40 7.60 3 0.90 1.00 12.50 T05 MM EDF116-090-95-3T06 11.60 9.60 3 1.00 1.00 16.50 T06 Suitable for pecking applications. For shanks, see pages.63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection. For user guide, see pages 38,147-151 MULTI-i INDEXABLE SOLID CARBIDE LINE MM TS-45 Interchangeable Solid Carbide Small Diameter 45° Chamfering Heads Размеры в мм Dimensions Обозначение Designation D K° T max r Z l Ts D 2 L4 L5 0 9 IC MM TS077-45-20A-4T05 7.70 45.0 1.20 0.20 4 15.20 T05 8.00 10.3 13.85 For Clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection i 40 ISCAR
