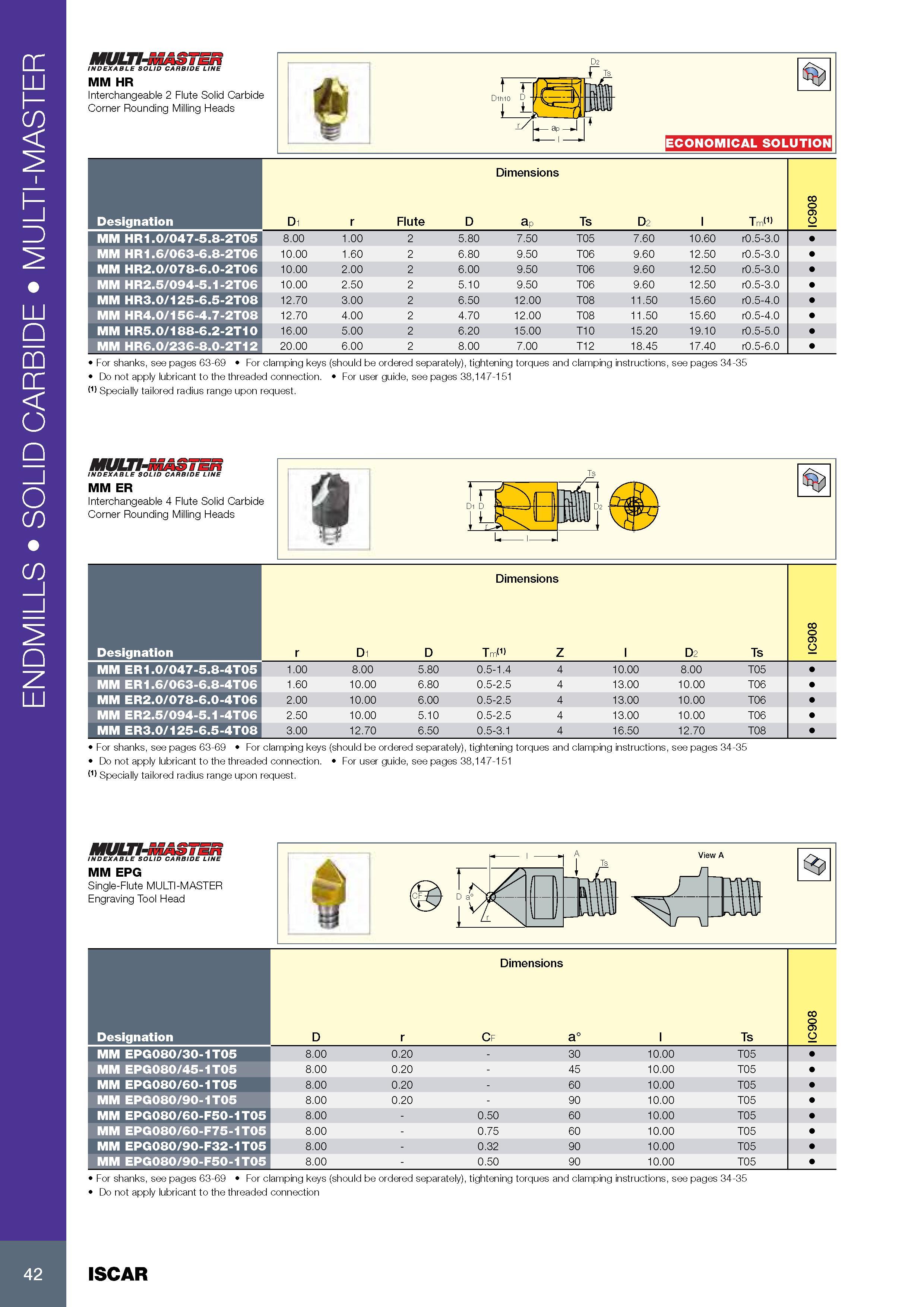

Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение ENDMILLS _ SOLID CARBIDE MULTI-MASTER MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM HR Interchangeable 2 Flute Solid Carbide Corner Rounding Milling Heads Размеры в мм Dimensions Обозначение Designation D1 r Flute D ap Ts D 2 l Tm(1) o 05 o MM HR1.0/047-5.8-2T05 8.00 1.00 2 5.80 7.50 T05 7.60 10.60 r0.5-3.0 MM HR1.6/063-6.8-2T06 10.00 1.60 2 6.80 9.50 T06 9.60 12.50 r0.5-3.0 MM HR2.0/078-6.0-2T06 10.00 2.00 2 6.00 9.50 T06 9.60 12.50 r0.5-3.0 MM HR2.5/094-5.1-2T06 10.00 2.50 2 5.10 9.50 T06 9.60 12.50 r0.5-3.0 MM HR3.0/125-6.5-2T08 12.70 3.00 2 6.50 12.00 T08 11.50 15.60 r0.5-4.0 MM HR4.0/156-4.7-2T08 12.70 4.00 2 4.70 12.00 T08 11.50 15.60 r0.5-4.0 MM HR5.0/188-6.2-2T10 16.00 5.00 2 6.20 15.00 T10 15.20 19.10 r0.5-5.0 MM HR6.0/236-8.0-2T12 20.00 6.00 2 8.00 7.00 T12 18.45 17.40 r0.5-6.0 For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection. For user guide, see pages 38,147-151 (1) Specially tailored radius range upon request. MULTl-i INDEXABLE SOLID CARBIDE LINE MM ER Interchangeable 4 Flute Solid Carbide Corner Rounding Milling Heads For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection. For user guide, see pages 38,147-151 (1) Specially tailored radius range upon request. Размеры в мм Dimensions Обозначение Designation r D1 D T m(1) Z l D2 Ts o 9 O MM ER1.0/047-5.8-4T05 1.00 8.00 5.80 0.5-1.4 4 10.00 8.00 T05 MM ER1.6/063-6.8-4T06 1.60 10.00 6.80 0.5-2.5 4 13.00 10.00 T06 MM ER2.0/078-6.0-4T06 2.00 10.00 6.00 0.5-2.5 4 13.00 10.00 T06 MM ER2.5/094-5.1-4T06 2.50 10.00 5.10 0.5-2.5 4 13.00 10.00 T06 MM ER3.0/125-6.5-4T08 3.00 12.70 6.50 0.5-3.1 4 16.50 12.70 T08 Ts MULTt-i INDEXABLE SOLID CARBIDE LINE MM EPG Single-Flute MULTI-MASTER Engraving Tool Head Размеры в мм Dimensions o 9 O Обозначение Designation D r Cf a° l Ts MM EPG080/30-1T05 8.00 0.20 - 30 10.00 T05 MM EPG080/45-1T05 8.00 0.20 - 45 10.00 T05 MM EPG080/60-1T05 8.00 0.20 - 60 10.00 T05 MM EPG080/90-1T05 8.00 0.20 - 90 10.00 T05 MM EPG080/60-F50-1T05 8.00 - 0.50 60 10.00 T05 MM EPG080/60-F75-1T05 8.00 - 0.75 60 10.00 T05 MM EPG080/90-F32-1T05 8.00 - 0.32 90 10.00 T05 MM EPG080/90-F50-1T05 8.00 - 0.50 90 10.00 T05 For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection 42 ISCAR
