Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение ENDMILLS

Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение ENDMILLS

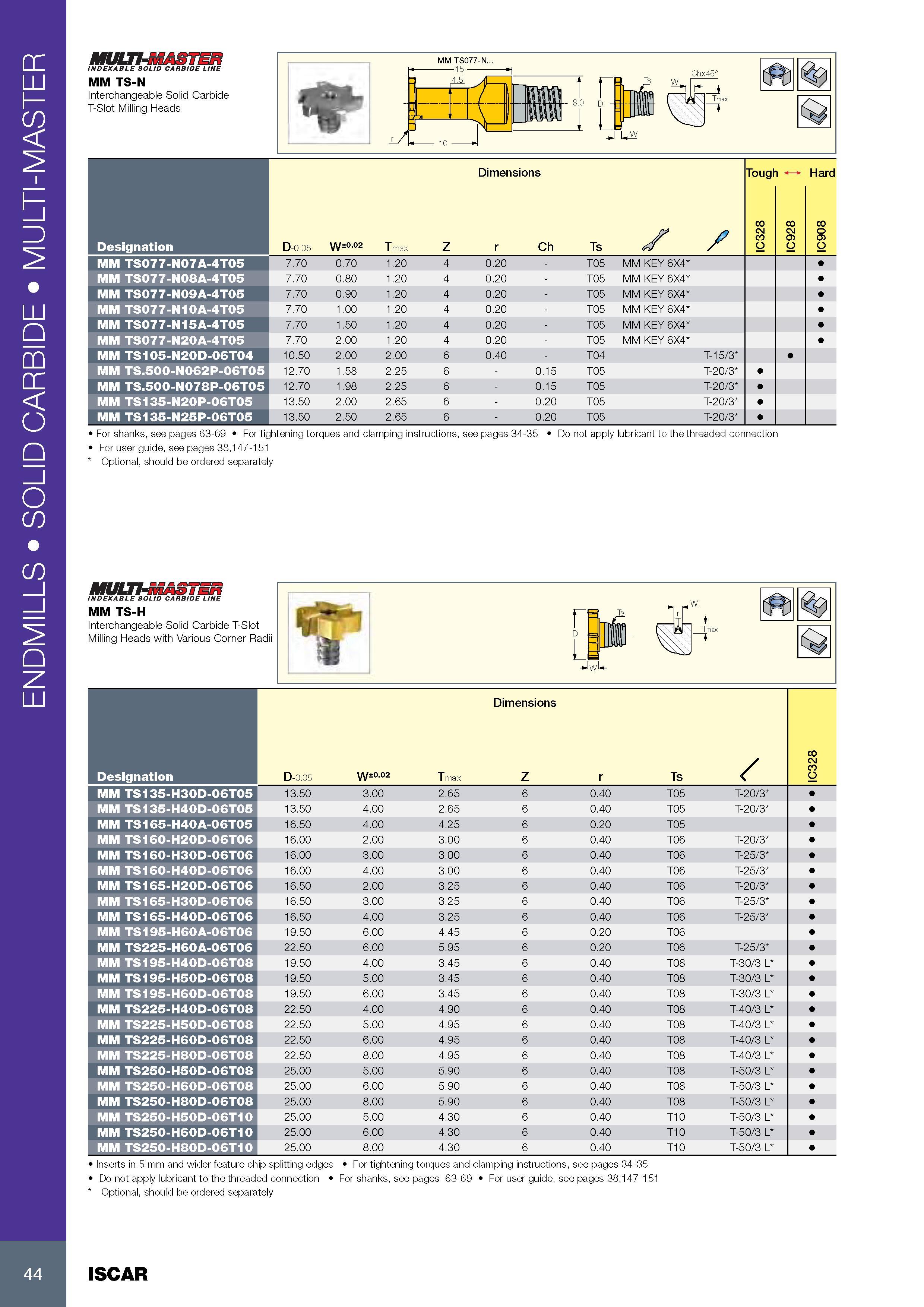

Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение ENDMILLS _ SOLID CARBIDE MULTI-MASTER MULTt-i INDEXABLE SOLID CARBIDE LINE MM TS-N Interchangeable Solid Carbide T-Slot Milling Heads MM TS077-N... -15 - J UW Размеры в мм Dimensions Tough Hard Обозначение Designation D-0.05 W±0.02 T max Z r Ch Ts s IC328 IC928 IC908 MM TS077-N07A-4T05 7.70 0.70 1.20 4 0.20 - T05 MM KEY 6X4 MM TS077-N08A-4T05 7.70 0.80 1.20 4 0.20 - T05 MM KEY 6X4 MM TS077-N09A-4T05 7.70 0.90 1.20 4 0.20 - T05 MM KEY 6X4 MM TS077-N10A-4T05 7.70 1.00 1.20 4 0.20 - T05 MM KEY 6X4 MM TS077-N15A-4T05 7.70 1.50 1.20 4 0.20 - T05 MM KEY 6X4 MM TS077-N20A-4T05 7.70 2.00 1.20 4 0.20 - T05 MM KEY 6X4 MM TS105-N20D-06T04 10.50 2.00 2.00 6 0.40 - T04 T-15/3 MM TS.500-N062P-06T05 12.70 1.58 2.25 6 - 0.15 T05 T-20/3 MM TS.500-N078P-06T05 12.70 1.98 2.25 6 - 0.15 T05 T-20/3 MM TS135-N20P-06T05 13.50 2.00 2.65 6 - 0.20 T05 T-20/3 MM TS135-N25P-06T05 13.50 2.50 2.65 6 - 0.20 T05 T-20/3 For shanks, see pages 63-69 For tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection For user guide, see pages 38,147-151 Optional, should be ordered separately Chx45 MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM TS-H Interchangeable Solid Carbide T-Slot Milling Heads with Various Corner Radii LI Размеры в мм Dimensions Ts Обозначение Designation D-0.05 W±0.02 Tmax Z r Ts / 2 3 IC MM TS135-H30D-06T05 13.50 3.00 2.65 6 0.40 T05 T-20/3 MM TS135-H40D-06T05 13.50 4.00 2.65 6 0.40 T05 T-20/3 MM TS165-H40A-06T05 16.50 4.00 4.25 6 0.20 T05 MM TS160-H20D-06T06 16.00 2.00 3.00 6 0.40 T06 T-20/3 MM TS160-H30D-06T06 16.00 3.00 3.00 6 0.40 T06 T-25/3 MM TS160-H40D-06T06 16.00 4.00 3.00 6 0.40 T06 T-25/3 MM TS165-H20D-06T06 16.50 2.00 3.25 6 0.40 T06 T-20/3 MM TS165-H30D-06T06 16.50 3.00 3.25 6 0.40 T06 T-25/3 MM TS165-H40D-06T06 16.50 4.00 3.25 6 0.40 T06 T-25/3 MM TS195-H60A-06T06 19.50 6.00 4.45 6 0.20 T06 MM TS225-H60A-06T06 22.50 6.00 5.95 6 0.20 T06 T-25/3 MM TS195-H40D-06T08 19.50 4.00 3.45 6 0.40 T08 T-30/3 L MM TS195-H50D-06T08 19.50 5.00 3.45 6 0.40 T08 T-30/3 L MM TS195-H60D-06T08 19.50 6.00 3.45 6 0.40 T08 T-30/3 L MM TS225-H40D-06T08 22.50 4.00 4.90 6 0.40 T08 T-40/3 L MM TS225-H50D-06T08 22.50 5.00 4.95 6 0.40 T08 T-40/3 L MM TS225-H60D-06T08 22.50 6.00 4.95 6 0.40 T08 T-40/3 L MM TS225-H80D-06T08 22.50 8.00 4.95 6 0.40 T08 T-40/3 L MM TS250-H50D-06T08 25.00 5.00 5.90 6 0.40 T08 T-50/3 L MM TS250-H60D-06T08 25.00 6.00 5.90 6 0.40 T08 T-50/3 L MM TS250-H80D-06T08 25.00 8.00 5.90 6 0.40 T08 T-50/3 L MM TS250-H50D-06T10 25.00 5.00 4.30 6 0.40 T10 T-50/3 L MM TS250-H60D-06T10 25.00 6.00 4.30 6 0.40 T10 T-50/3 L MM TS250-H80D-06T10 25.00 8.00 4.30 6 0.40 T10 T-50/3 L Inserts in 5 mm and wider feature chip splitting edges For tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection For shanks, see pages 63-69 For user guide, see pages 38,147-151 Optional, should be ordered separately 44 ISCAR
