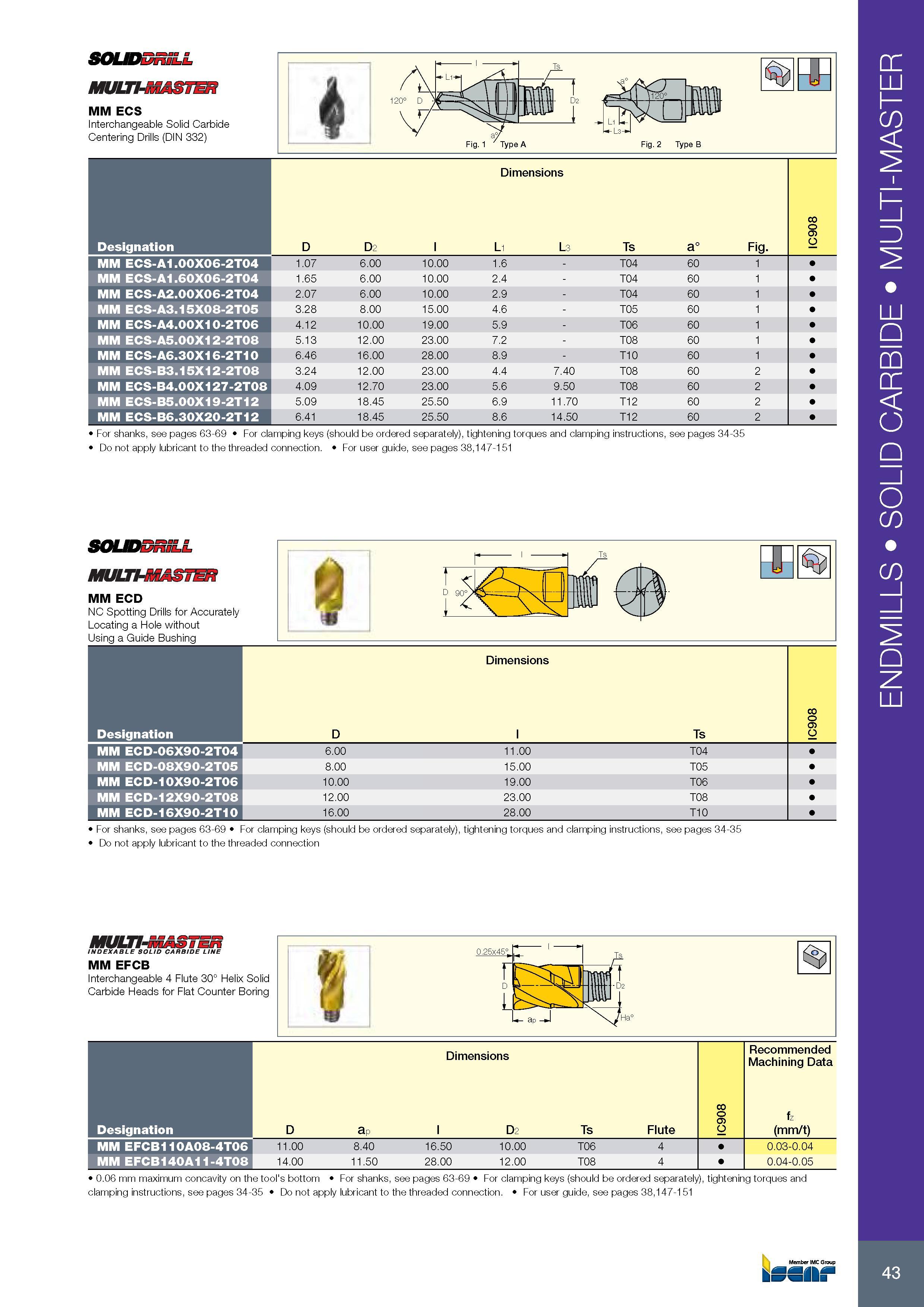

Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение _ SOLIDDRILL MULTI-MASTER MM ECS Interchangeable Solid Carbide Centering Drills (DIN 332) I RJ Fig. 1 Type A Fig. 2 Type B Размеры в мм Dimensions Обозначение Designation D D2 l L1 L3 Ts a° Fig. 0 9 IC MM ECS-A1.00X06-2T04 1.07 6.00 10.00 1.6 - T04 60 1 MM ECS-A1.60X06-2T04 1.65 6.00 10.00 2.4 - T04 60 1 MM ECS-A2.00X06-2T04 2.07 6.00 10.00 2.9 - T04 60 1 MM ECS-A3.15X08-2T05 3.28 8.00 15.00 4.6 - T05 60 1 MM ECS-A4.00X10-2T06 4.12 10.00 19.00 5.9 - T06 60 1 MM ECS-A5.00X12-2T08 5.13 12.00 23.00 7.2 - T08 60 1 MM ECS-A6.30X16-2T10 6.46 16.00 28.00 8.9 - T10 60 1 MM ECS-B3.15X12-2T08 3.24 12.00 23.00 4.4 7.40 T08 60 2 MM ECS-B4.00X127-2T08 4.09 12.70 23.00 5.6 9.50 T08 60 2 MM ECS-B5.00X19-2T12 5.09 18.45 25.50 6.9 11.70 T12 60 2 MM ECS-B6.30X20-2T12 6.41 18.45 25.50 8.6 14.50 T12 60 2 For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection. For user guide, see pages 38,147-151 SOLIDDRILL MULTI-MASTER MM ECD NC Spotting Drills for Accurately Locating a Hole without Using a Guide Bushing Размеры в мм Dimensions Обозначение Designation D l Ts 0 9 IC MM ECD-06X90-2T04 6.00 11.00 T04 MM ECD-08X90-2T05 8.00 15.00 T05 MM ECD-10X90-2T06 10.00 19.00 T06 MM ECD-12X90-2T08 12.00 23.00 T08 MM ECD-16X90-2T10 16.00 28.00 T10 For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM EFCB Interchangeable 4 Flute 30° Helix Solid Carbide Heads for Flat Counter Boring Ts -D2 Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D ap l D2 Ts Flute 0 9 IC Подача на зуб fz (mm/t) MM EFCB110A08-4T06 11.00 8.40 16.50 10.00 T06 4 0.03-0.04 MM EFCB140A11-4T08 14.00 11.50 28.00 12.00 T08 4 0.04-0.05 0.06 mm maximum concavity on the tool's bottom For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection. For user guide, see pages 38,147-151 Member IMC Group kSSII t 43 ENDMILLS SOLID CARBIDE MULTI-MASTER
