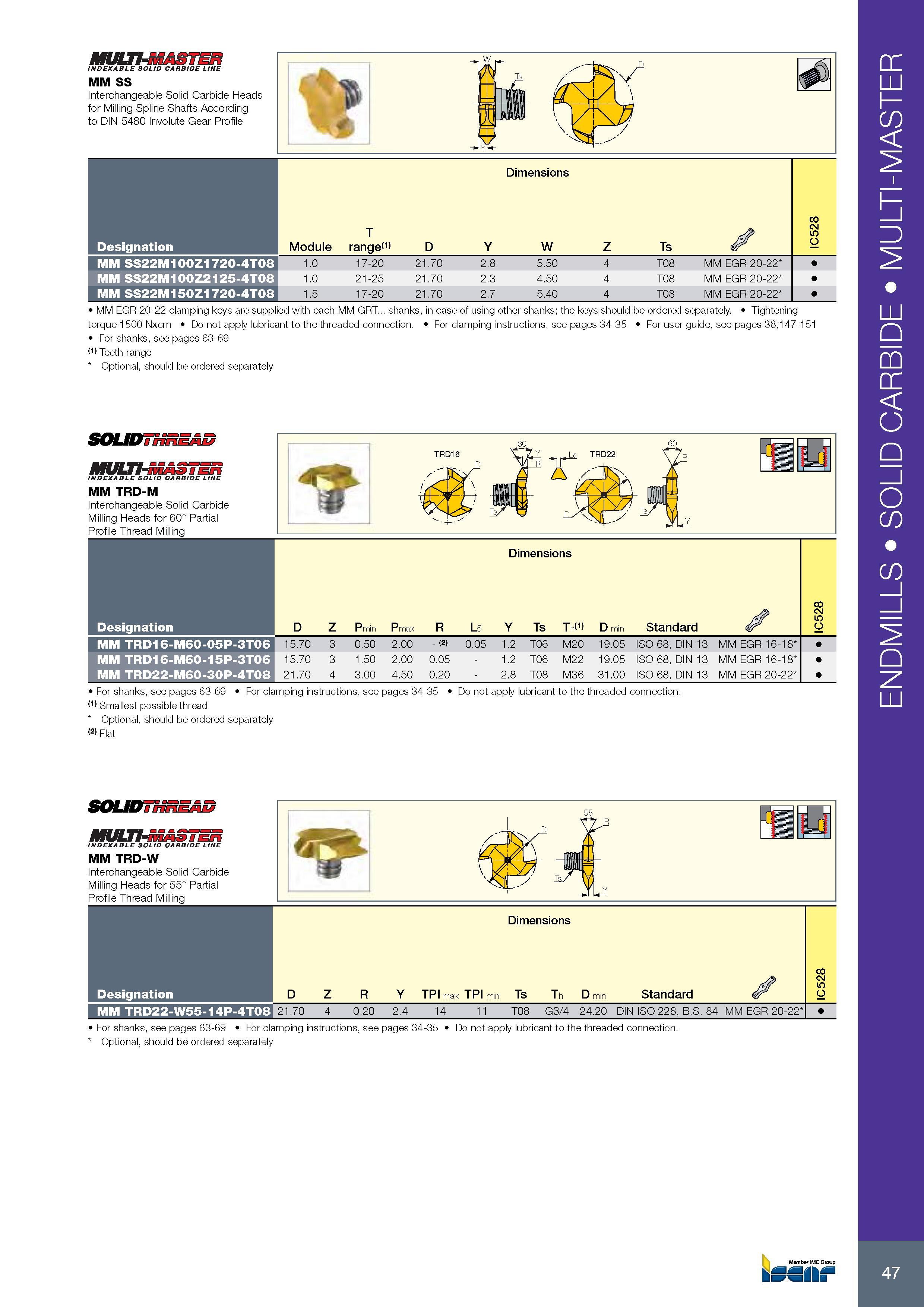

Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение MULTI-MASTER _ INDEXABLE SOLID CARBIDE LINE MM SS I nterchangeable Solid Carbide Heads for Milling Spline Shafts According to DIN 5480 Involute Gear Profile //Tk \ 1/ Размеры в мм Dimensions Обозначение Designation Module T ranged D Y W Z Ts IC528 MM SS22M100Z1720-4T08 1.0 17-20 21.70 2.8 5.50 4 T08 MM EGR 20-22 MM SS22M100Z2125-4T08 1.0 21-25 21.70 2.3 4.50 4 T08 MM EGR 20-22 MM SS22M150Z1720-4T08 1.5 17-20 21.70 2.7 5.40 4 T08 MM EGR 20-22 MM EGR 20-22 clamping keys are supplied with each MM GRT... shanks, in case of using other shanks; the keys should be ordered separately. Tightening torque 1500 Nxcm Do not apply lubricant to the threaded connection. For clamping instructions, see pages 34-35 For user guide, see pages 38,147- For shanks, see pages 63-69 (1) Teeth range Optional, should be ordered separately 151 SOUDTi MULTI- INDEXABLE SOLID CARBIDE LINE MM TRD-M Interchangeable Solid Carbide Milling Heads for 60° Partial Profile Thread Milling Размеры в мм Dimensions Обозначение Designation D Z Pmin Pmax R L5 Y Ts T h(1) D min Standard
