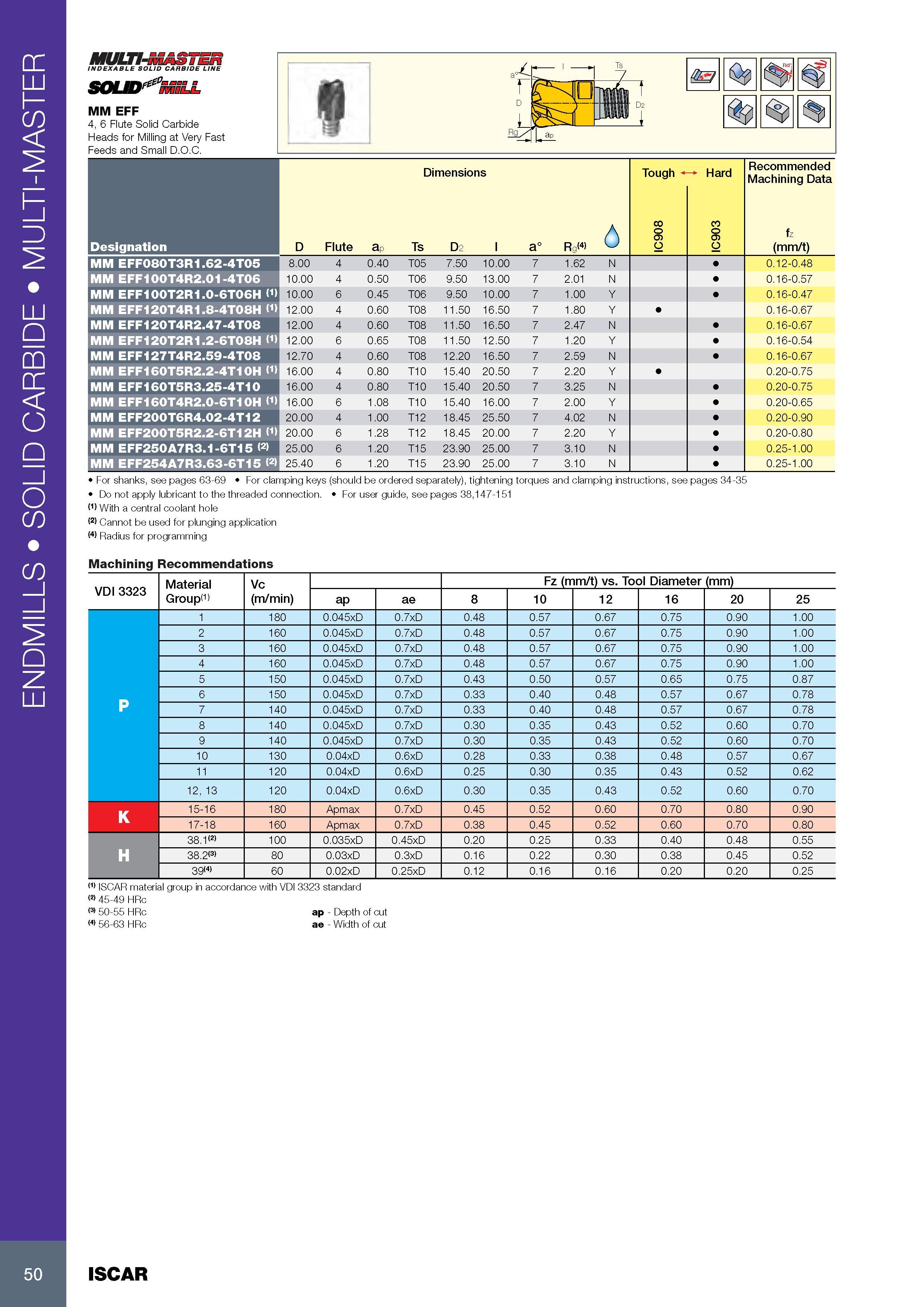

Сменные режущие твердосплавные головки Iscar с резьбовым разъемом для фрезерования Обозначение Основные размеры Комплектующие Изображение ENDMILLS _ SOLID CARBIDE MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MULTI- INDEXABLE S' SOLID MM EFF 4, 6 Flute Solid Carbide Heads for Milling at Very Fast Feeds and Small D.O.C. Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D Flute ap Ts D 2 l a° Rg(4> 6 IC908 IC903 MM EFF080T3R1.62-4T05 8.00 4 0.40 T05 7.50 10.00 7 1.62 N 0.12-0.48 MM EFF100T4R2.01-4T06 10.00 4 0.50 T06 9.50 13.00 7 2.01 N 0.16-0.57 MM EFF100T2R1.0-6T06H 10.00 6 0.45 T06 9.50 10.00 7 1.00 Y 0.16-0.47 MM EFF120T4R1.8-4T08H 12.00 4 0.60 T08 11.50 16.50 7 1.80 Y 0.16-0.67 MM EFF120T4R2.47-4T08 12.00 4 0.60 T08 11.50 16.50 7 2.47 N 0.16-0.67 MM EFF120T2R1.2-6T08H 12.00 6 0.65 T08 11.50 12.50 7 1.20 Y 0.16-0.54 MM EFF127T4R2.59-4T08 12.70 4 0.60 T08 12.20 16.50 7 2.59 N 0.16-0.67 MM EFF160T5R2.2-4T10H 16.00 4 0.80 T10 15.40 20.50 7 2.20 Y 0.20-0.75 MM EFF160T5R3.25-4T10 16.00 4 0.80 T10 15.40 20.50 7 3.25 N 0.20-0.75 MM EFF160T4R2.0-6T10H 16.00 6 1.08 T10 15.40 16.00 7 2.00 Y 0.20-0.65 MM EFF200T6R4.02-4T12 20.00 4 1.00 T12 18.45 25.50 7 4.02 N 0.20-0.90 MM EFF200T5R2.2-6T12H 20.00 6 1.28 T12 18.45 20.00 7 2.20 Y 0.20-0.80 MM EFF250A7R3.1-6T15 <2) 25.00 6 1.20 T15 23.90 25.00 7 3.10 N 0.25-1.00 MM EFF254A7R3.63-6T15 <2) 25.40 6 1.20 T15 23.90 25.00 7 3.10 N 0.25-1.00 For shanks, see pages 63-69 For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 34-35 Do not apply lubricant to the threaded connection. For user guide, see pages 38,147-151 (1) With a central coolant hole (2) Cannot be used for plunging application (4) Radius for programming Machining Recommendations VDI 3323 Material Vc Fz (mm/t) vs. Tool Diameter (mm) Group 1) (m/min) ap ae 8 10 12 16 20 25 1 180 0.045xD 0.7xD 0.48 0.57 0.67 0.75 0.90 1.00 2 160 0.045xD 0.7xD 0.48 0.57 0.67 0.75 0.90 1.00 3 160 0.045xD 0.7xD 0.48 0.57 0.67 0.75 0.90 1.00 4 160 0.045xD 0.7xD 0.48 0.57 0.67 0.75 0.90 1.00 5 150 0.045xD 0.7xD 0.43 0.50 0.57 0.65 0.75 0.87 6 150 0.045xD 0.7xD 0.33 0.40 0.48 0.57 0.67 0.78 P 7 140 0.045xD 0.7xD 0.33 0.40 0.48 0.57 0.67 0.78 8 140 0.045xD 0.7xD 0.30 0.35 0.43 0.52 0.60 0.70 9 140 0.045xD 0.7xD 0.30 0.35 0.43 0.52 0.60 0.70 10 130 0.04xD 0.6xD 0.28 0.33 0.38 0.48 0.57 0.67 11 120 0.04xD 0.6xD 0.25 0.30 0.35 0.43 0.52 0.62 2, 3 120 0.04xD 0.6xD 0.30 0.35 0.43 0.52 0.60 0.70 If 15-16 180 Apmax 0.7xD 0.45 0.52 0.60 0.70 0.80 0.90 17-18 160 Apmax 0.7xD 0.38 0.45 0.52 0.60 0.70 0.80 38.1 (2> 100 0.035xD 0.45xD 0.20 0.25 0.33 0.40 0.48 0.55 H 38.2(3> 80 0.03xD 0.3xD 0.16 0.22 0.30 0.38 0.45 0.52 39(4> 60 0.02xD 0.25xD 0.12 0.16 0.16 0.20 0.20 0.25 (1) ISCAR material group in accordance with VDI 3323 standard <2> 45-49 HRc (3) 50-55 HRc ap - Depth of cut (4) 56-63 HRc ae - Width of cut 50 ISCAR
