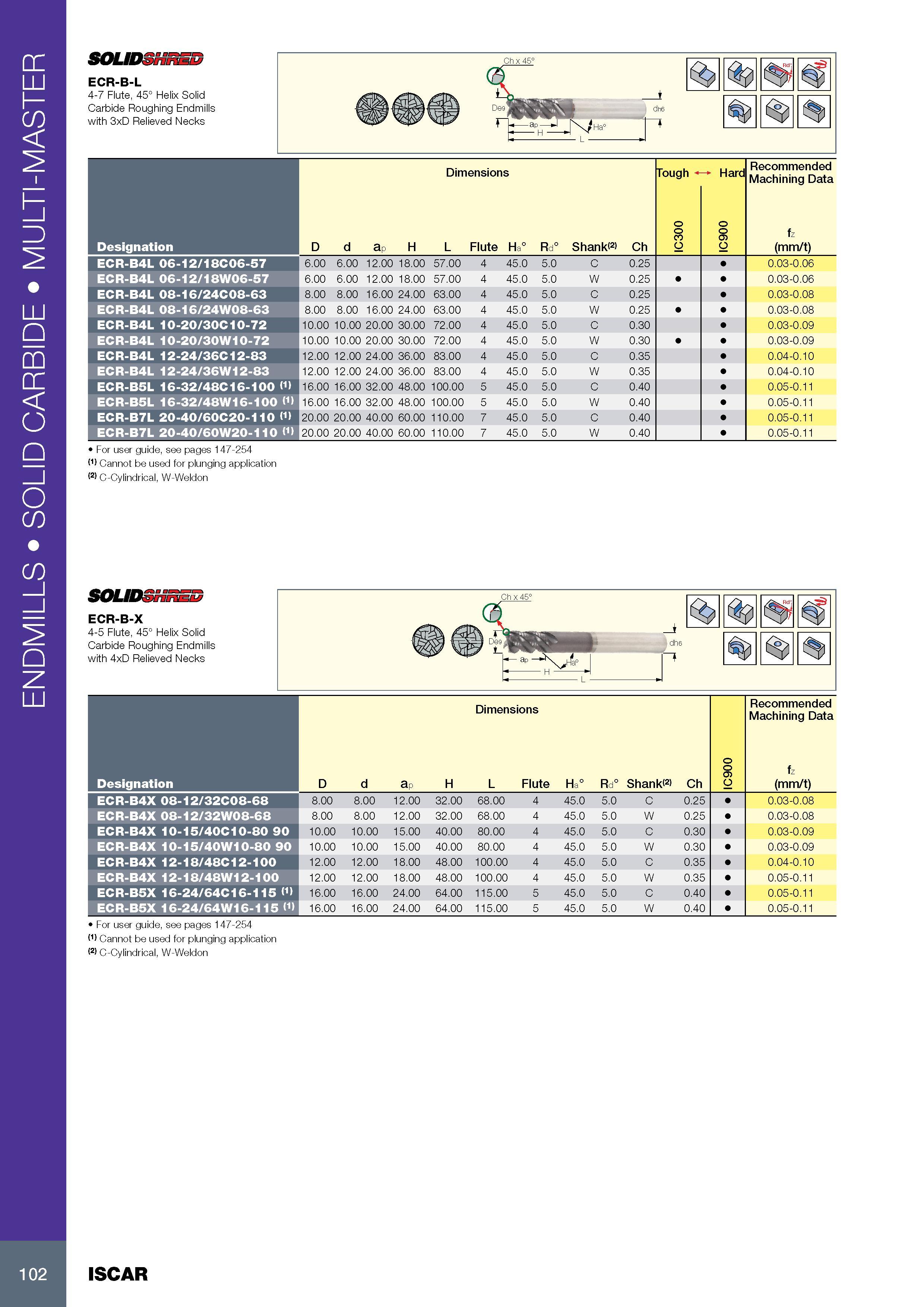

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOUD3HRSD ECR-B-L 4-7 Flute, 45° Helix Solid Carbide Roughing Endmills with 3xD Relieved Necks Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap H L Flute Ha° Rd° Shank<2> Ch o 0 IC o 0 9 IC ECR-B4L 06-12/18C06-57 6.00 6.00 12.00 18.00 57.00 4 45.0 5.0 C 0.25 0.03-0.06 ECR-B4L 06-12/18W06-57 6.00 6.00 12.00 18.00 57.00 4 45.0 5.0 W 0.25 0.03-0.06 ECR-B4L 08-16/24C08-63 8.00 8.00 16.00 24.00 63.00 4 45.0 5.0 C 0.25 0.03-0.08 ECR-B4L 08-16/24W08-63 8.00 8.00 16.00 24.00 63.00 4 45.0 5.0 W 0.25 0.03-0.08 ECR-B4L 10-20/30C10-72 10.00 10.00 20.00 30.00 72.00 4 45.0 5.0 C 0.30 0.03-0.09 ECR-B4L 10-20/30W10-72 10.00 10.00 20.00 30.00 72.00 4 45.0 5.0 W 0.30 0.03-0.09 ECR-B4L 12-24/36C12-83 12.00 12.00 24.00 36.00 83.00 4 45.0 5.0 C 0.35 0.04-0.10 ECR-B4L 12-24/36W12-83 12.00 12.00 24.00 36.00 83.00 4 45.0 5.0 W 0.35 0.04-0.10 ECR-B5L 16-32/48C16-100 <1> 16.00 16.00 32.00 48.00 100.00 5 45.0 5.0 C 0.40 0.05-0.11 ECR-B5L 16-32/48W16-100 <1> 16.00 16.00 32.00 48.00 100.00 5 45.0 5.0 W 0.40 0.05-0.11 ECR-B7L 20-40/60C20-110 <1> 20.00 20.00 40.00 60.00 110.00 7 45.0 5.0 C 0.40 0.05-0.11 ECR-B7L 20-40/60W20-110 <1> 20.00 20.00 40.00 60.00 110.00 7 45.0 5.0 W 0.40 0.05-0.11 For user guide, see pages 147-254 Cannot be used for plunging application (2) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon SOLID3HRED ECR-B-X 4-5 Flute, 45° Helix Solid Carbide Roughing Endmills with 4xD Relieved Necks Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap H L Flute Ha° Rd° Shank<2> Ch ECR-B4X 08-12/32C08-68 8.00 8.00 12.00 32.00 68.00 4 45.0 5.0 C 0.25 0.03-0.08 ECR-B4X 08-12/32W08-68 8.00 8.00 12.00 32.00 68.00 4 45.0 5.0 W 0.25 0.03-0.08 ECR-B4X 10-15/40C10-80 90 10.00 10.00 15.00 40.00 80.00 4 45.0 5.0 C 0.30 0.03-0.09 ECR-B4X 10-15/40W10-80 90 10.00 10.00 15.00 40.00 80.00 4 45.0 5.0 W 0.30 0.03-0.09 ECR-B4X 12-18/48C12-100 12.00 12.00 18.00 48.00 100.00 4 45.0 5.0 C 0.35 0.04-0.10 ECR-B4X 12-18/48W12-100 12.00 12.00 18.00 48.00 100.00 4 45.0 5.0 W 0.35 0.05-0.11 ECR-B5X 16-24/64C16-115 <1> 16.00 16.00 24.00 64.00 115.00 5 45.0 5.0 C 0.40 0.05-0.11 ECR-B5X 16-24/64W16-115 <1> 16.00 16.00 24.00 64.00 115.00 5 45.0 5.0 W 0.40 0.05-0.11 For user guide, see pages 147-254 (1) Cannot be used for plunging application (2) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 102 ISCAR
