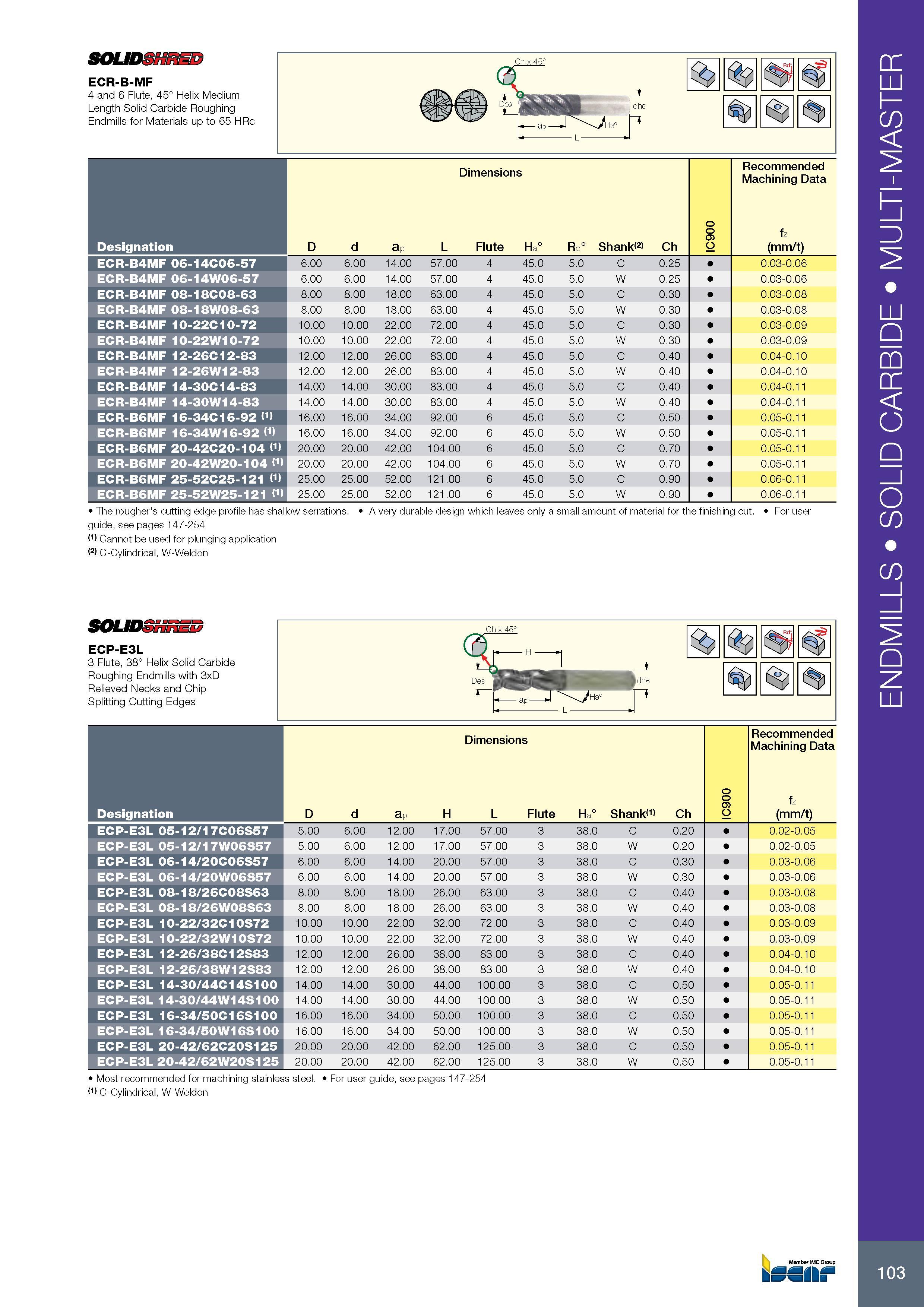

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ECR-B-MF 4 and 6 Flu

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ECR-B-MF 4 and 6 Flute, 45° Helix Medium Length Solid Carbide Roughing Endmills for Materials up to 65 HRc Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Rd° Shank<2> Ch ECR-B4MF 06-14C06-57 6.00 6.00 14.00 57.00 4 45.0 5.0 C 0.25 0.03-0.06 ECR-B4MF 06-14W06-57 6.00 6.00 14.00 57.00 4 45.0 5.0 W 0.25 0.03-0.06 ECR-B4MF 08-18C08-63 8.00 8.00 18.00 63.00 4 45.0 5.0 C 0.30 0.03-0.08 ECR-B4MF 08-18W08-63 8.00 8.00 18.00 63.00 4 45.0 5.0 W 0.30 0.03-0.08 ECR-B4MF 10-22C10-72 10.00 10.00 22.00 72.00 4 45.0 5.0 C 0.30 0.03-0.09 ECR-B4MF 10-22W10-72 10.00 10.00 22.00 72.00 4 45.0 5.0 W 0.30 0.03-0.09 ECR-B4MF 12-26C12-83 12.00 12.00 26.00 83.00 4 45.0 5.0 C 0.40 0.04-0.10 ECR-B4MF 12-26W12-83 12.00 12.00 26.00 83.00 4 45.0 5.0 W 0.40 0.04-0.10 ECR-B4MF 14-30C14-83 14.00 14.00 30.00 83.00 4 45.0 5.0 C 0.40 0.04-0.11 ECR-B4MF 14-30W14-83 14.00 14.00 30.00 83.00 4 45.0 5.0 W 0.40 0.04-0.11 ECR-B6MF 16-34C16-92 <1> 16.00 16.00 34.00 92.00 6 45.0 5.0 C 0.50 0.05-0.11 ECR-B6MF 16-34W16-92 <1> 16.00 16.00 34.00 92.00 6 45.0 5.0 W 0.50 0.05-0.11 ECR-B6MF 20-42C20-104 <1> 20.00 20.00 42.00 104.00 6 45.0 5.0 C 0.70 0.05-0.11 ECR-B6MF 20-42W20-104 <1> 20.00 20.00 42.00 104.00 6 45.0 5.0 W 0.70 0.05-0.11 ECR-B6MF 25-52C25-121 <1> 25.00 25.00 52.00 121.00 6 45.0 5.0 C 0.90 0.06-0.11 ECR-B6MF 25-52W25-121 <1> 25.00 25.00 52.00 121.00 6 45.0 5.0 W 0.90 0.06-0.11 The rougher's cutting edge profile has shallow serrations. A very durable design which leaves only a small amount of material for the finishing cut. For user guide, see pages 147-254 (1) Cannot be used for plunging application (2) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon SOUDSHnED ECP-E3L 3 Flute, 38° Helix Solid Carbide Roughing Endmills with 3xD Relieved Necks and Chip Splitting Cutting Edges Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap H L Flute Ha° Shank Ch ECP-E3L 05-12/17C06S57 5.00 6.00 12.00 17.00 57.00 3 38.0 C 0.20 0.02-0.05 ECP-E3L 05-12/17W06S57 5.00 6.00 12.00 17.00 57.00 3 38.0 W 0.20 0.02-0.05 ECP-E3L 06-14/20C06S57 6.00 6.00 14.00 20.00 57.00 3 38.0 C 0.30 0.03-0.06 ECP-E3L 06-14/20W06S57 6.00 6.00 14.00 20.00 57.00 3 38.0 W 0.30 0.03-0.06 ECP-E3L 08-18/26C08S63 8.00 8.00 18.00 26.00 63.00 3 38.0 C 0.40 0.03-0.08 ECP-E3L 08-18/26W08S63 8.00 8.00 18.00 26.00 63.00 3 38.0 W 0.40 0.03-0.08 ECP-E3L 10-22/32C10S72 10.00 10.00 22.00 32.00 72.00 3 38.0 C 0.40 0.03-0.09 ECP-E3L 10-22/32W10S72 10.00 10.00 22.00 32.00 72.00 3 38.0 W 0.40 0.03-0.09 ECP-E3L 12-26/38C12S83 12.00 12.00 26.00 38.00 83.00 3 38.0 C 0.40 0.04-0.10 ECP-E3L 12-26/38W12S83 12.00 12.00 26.00 38.00 83.00 3 38.0 W 0.40 0.04-0.10 ECP-E3L 14-30/44C14S100 14.00 14.00 30.00 44.00 100.00 3 38.0 C 0.50 0.05-0.11 ECP-E3L 14-30/44W14S100 14.00 14.00 30.00 44.00 100.00 3 38.0 W 0.50 0.05-0.11 ECP-E3L 16-34/50C16S100 16.00 16.00 34.00 50.00 100.00 3 38.0 C 0.50 0.05-0.11 ECP-E3L 16-34/50W16S100 16.00 16.00 34.00 50.00 100.00 3 38.0 W 0.50 0.05-0.11 ECP-E3L 20-42/62C20S125 20.00 20.00 42.00 62.00 125.00 3 38.0 C 0.50 0.05-0.11 ECP-E3L 20-42/62W20S125 20.00 20.00 42.00 62.00 125.00 3 38.0 W 0.50 0.05-0.11 Most recommended for machining stainless steel. For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon Ch x 45 ENDMILLS SOLID CARBIDE MULTI-MASTER
