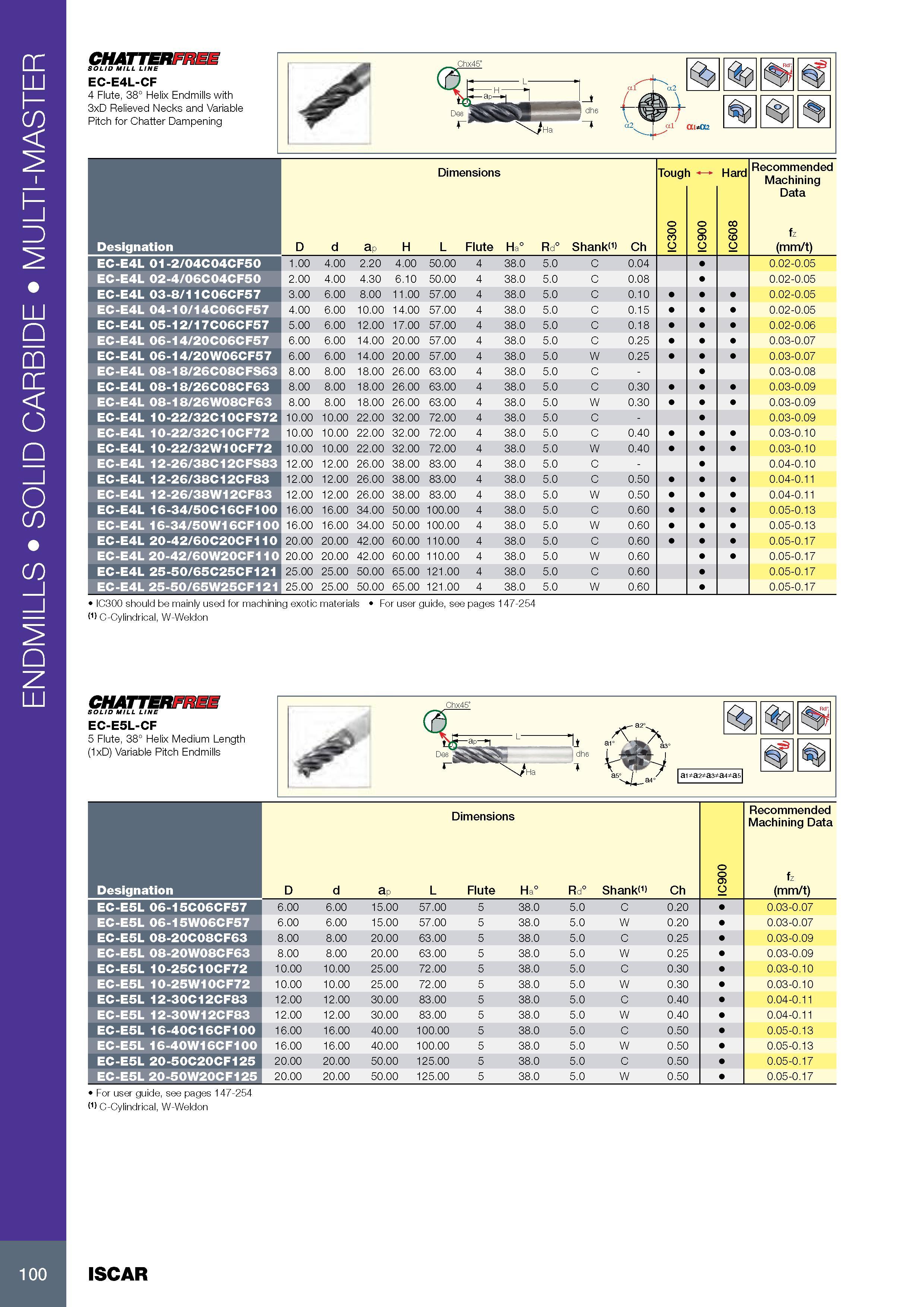

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBI

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER CHATTERFREE SOLID MILL LINE EC-E4L-CF 4 Flute, 38° Helix Endmills with 3xD Relieved Necks and Variable Pitch for Chatter Dampening Размеры в мм Dimensions Обозначение Designation D d ap H L Flute Ha° Rd° Shank<1) Ch EC-E4L 01-2/04C04CF50 1.00 4.00 2.20 4.00 50.00 4 38.0 5.0 C 0.04 EC-E4L 02-4/06C04CF50 2.00 4.00 4.30 6.10 50.00 4 38.0 5.0 C 0.08 EC-E4L 03-8/11C06CF57 3.00 6.00 8.00 11.00 57.00 4 38.0 5.0 C 0.10 EC-E4L 04-10/14C06CF57 4.00 6.00 10.00 14.00 57.00 4 38.0 5.0 C 0.15 EC-E4L 05-12/17C06CF57 5.00 6.00 12.00 17.00 57.00 4 38.0 5.0 C 0.18 EC-E4L 06-14/20C06CF57 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 C 0.25 EC-E4L 06-14/20W06CF57 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 W 0.25 EC-E4L 08-18/26C08CFS63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 C - EC-E4L 08-18/26C08CF63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 C 0.30 EC-E4L 08-18/26W08CF63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 W 0.30 EC-E4L 10-22/32C10CFS72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 C - EC-E4L 10-22/32C10CF72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 C 0.40 EC-E4L 10-22/32W10CF72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 W 0.40 EC-E4L 12-26/38C12CFS83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 C - EC-E4L 12-26/38C12CF83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 C 0.50 EC-E4L 12-26/38W12CF83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 W 0.50 EC-E4L 16-34/50C16CF100 16.00 16.00 34.00 50.00 100.00 4 38.0 5.0 C 0.60 EC-E4L 16-34/50W16CF100 16.00 16.00 34.00 50.00 100.00 4 38.0 5.0 W 0.60 EC-E4L 20-42/60C20CF110 20.00 20.00 42.00 60.00 110.00 4 38.0 5.0 C 0.60 EC-E4L 20-42/60W20CF110 20.00 20.00 42.00 60.00 110.00 4 38.0 5.0 W 0.60 EC-E4L 25-50/65C25CF121 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 C 0.60 EC-E4L 25-50/65W25CF121 25.00 25.00 50.00 65.00 121.00 4 38.0 5.0 W 0.60 Tough Hard 0 C Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) 0.02-0.05 0.02-0.05 0.02-0.05 0.02-0.05 0.02-0.06 0.03-0.07 0.03-0.07 0.03-0.08 0.03-0.09 0.03-0.09 0.03-0.09 0.03-0.10 0.03-0.10 0.04-0.10 0.04-0.11 0.04-0.11 0.05-0.13 0.05-0.13 0.05-0.17 0.05-0.17 0.05-0.17 0.05-0.17 IC300 should be mainly used for machining exotic materials For user guide, see pages 147-254 (') Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon CHATTERFREE SOLID MILL LINE EC-E5L-CF 5 Flute, 38° Helix Medium Length (1xD) Variable Pitch Endmills Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Rd° Shank Ch EC-E5L 06-15C06CF57 6.00 6.00 15.00 57.00 5 38.0 5.0 C 0.20 0.03-0.07 EC-E5L 06-15W06CF57 6.00 6.00 15.00 57.00 5 38.0 5.0 W 0.20 0.03-0.07 EC-E5L 08-20C08CF63 8.00 8.00 20.00 63.00 5 38.0 5.0 C 0.25 0.03-0.09 EC-E5L 08-20W08CF63 8.00 8.00 20.00 63.00 5 38.0 5.0 W 0.25 0.03-0.09 EC-E5L 10-25C10CF72 10.00 10.00 25.00 72.00 5 38.0 5.0 C 0.30 0.03-0.10 EC-E5L 10-25W10CF72 10.00 10.00 25.00 72.00 5 38.0 5.0 W 0.30 0.03-0.10 EC-E5L 12-30C12CF83 12.00 12.00 30.00 83.00 5 38.0 5.0 C 0.40 0.04-0.11 EC-E5L 12-30W12CF83 12.00 12.00 30.00 83.00 5 38.0 5.0 W 0.40 0.04-0.11 EC-E5L 16-40C16CF100 16.00 16.00 40.00 100.00 5 38.0 5.0 C 0.50 0.05-0.13 EC-E5L 16-40W16CF100 16.00 16.00 40.00 100.00 5 38.0 5.0 W 0.50 0.05-0.13 EC-E5L 20-50C20CF125 20.00 20.00 50.00 125.00 5 38.0 5.0 C 0.50 0.05-0.17 EC-E5L 20-50W20CF125 20.00 20.00 50.00 125.00 5 38.0 5.0 W 0.50 0.05-0.17 For user guide, see pages 147-254 W Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 100 ISCAR
