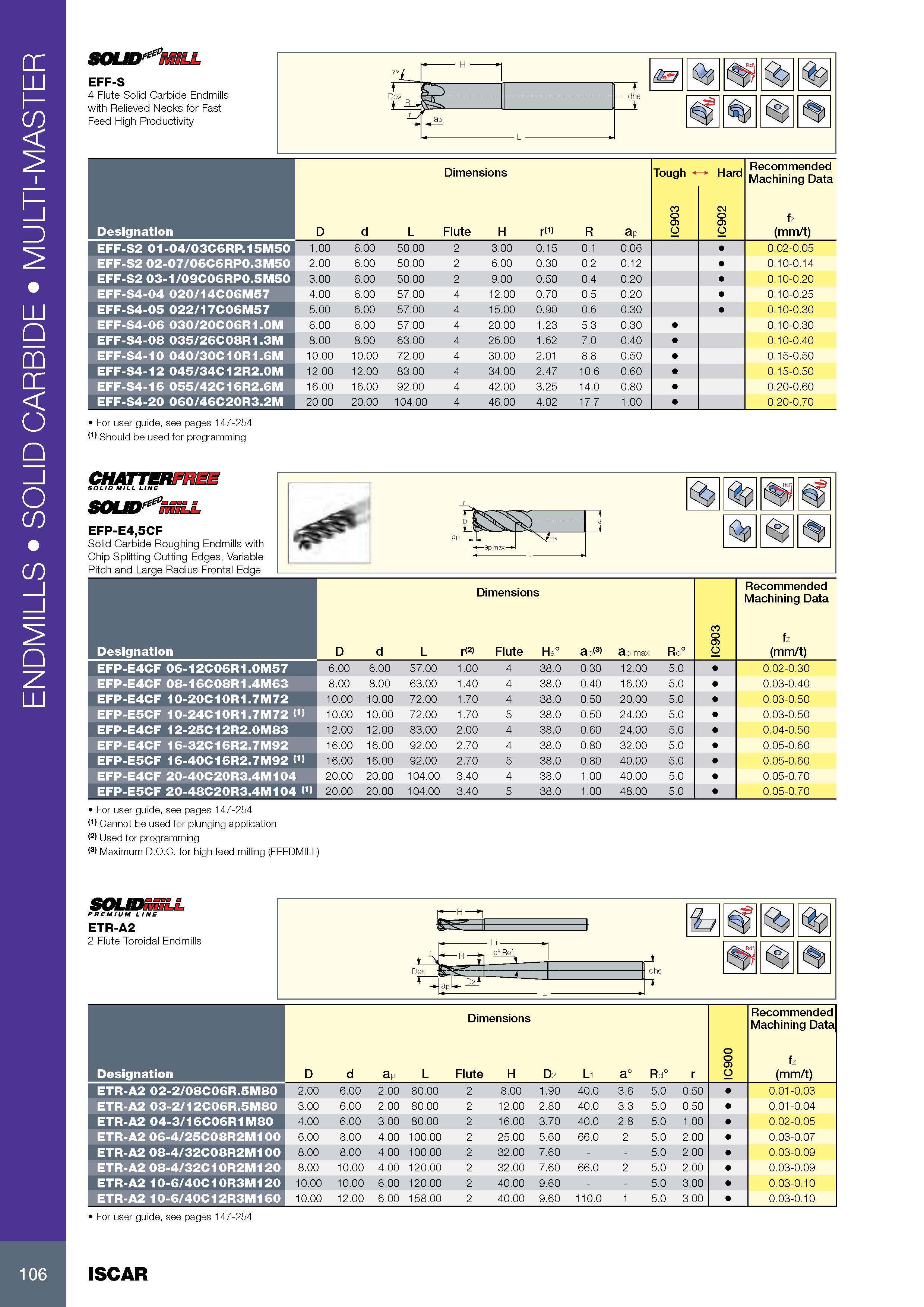

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBI

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOUD miLL EFF-S 4 Flute Solid Carbide Endmills with Relieved Necks for Fast Feed High Productivity Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d L Flute H r(i) R ap IC903 IC902 Подача на зуб fz (mm/t) EFF-S2 01-04/03C6RP.15M50 1.00 6.00 50.00 2 3.00 0.15 0.1 0.06 0.02-0.05 EFF-S2 02-07/06C6RP0.3M50 2.00 6.00 50.00 2 6.00 0.30 0.2 0.12 0.10-0.14 EFF-S2 03-1/09C06RP0.5M50 3.00 6.00 50.00 2 9.00 0.50 0.4 0.20 0.10-0.20 EFF-S4-04 020/14C06M57 4.00 6.00 57.00 4 12.00 0.70 0.5 0.20 0.10-0.25 EFF-S4-05 022/17C06M57 5.00 6.00 57.00 4 15.00 0.90 0.6 0.30 0.10-0.30 EFF-S4-06 030/20C06R1.0M 6.00 6.00 57.00 4 20.00 1.23 5.3 0.30 0.10-0.30 EFF-S4-08 035/26C08R1.3M 8.00 8.00 63.00 4 26.00 1.62 7.0 0.40 0.10-0.40 EFF-S4-10 040/30C10R1.6M 10.00 10.00 72.00 4 30.00 2.01 8.8 0.50 0.15-0.50 EFF-S4-12 045/34C12R2.0M 12.00 12.00 83.00 4 34.00 2.47 10.6 0.60 0.15-0.50 EFF-S4-16 055/42C16R2.6M 16.00 16.00 92.00 4 42.00 3.25 14.0 0.80 0.20-0.60 EFF-S4-20 060/46C20R3.2M 20.00 20.00 104.00 4 46.00 4.02 17.7 1.00 0.20-0.70 For user guide, see pages 147-254 (1) Should be used for programming CHATTERFREE SOLID MILL LINE SOUD miLL EFP-E4,5CF Solid Carbide Roughing Endmills with Chip Splitting Cutting Edges, Variable Pitch and Large Radius Frontal Edge Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d L r(2) Flute Ha° ap(3) ap max Rd° IC903 Подача на зуб fz (mm/t) EFP-E4CF 06-12C06R1.0M57 6.00 6.00 57.00 1.00 4 38.0 0.30 12.00 5.0 0.02-0.30 EFP-E4CF 08-16C08R1.4M63 8.00 8.00 63.00 1.40 4 38.0 0.40 16.00 5.0 0.03-0.40 EFP-E4CF 10-20C10R1.7M72 10.00 10.00 72.00 1.70 4 38.0 0.50 20.00 5.0 0.03-0.50 EFP-E5CF 10-24C10R1.7M72 <1> 10.00 10.00 72.00 1.70 5 38.0 0.50 24.00 5.0 0.03-0.50 EFP-E4CF 12-25C12R2.0M83 12.00 12.00 83.00 2.00 4 38.0 0.60 24.00 5.0 0.04-0.50 EFP-E4CF 16-32C16R2.7M92 16.00 16.00 92.00 2.70 4 38.0 0.80 32.00 5.0 0.05-0.60 EFP-E5CF 16-40C16R2.7M92 <1> 16.00 16.00 92.00 2.70 5 38.0 0.80 40.00 5.0 0.05-0.60 EFP-E4CF 20-40C20R3.4M104 20.00 20.00 104.00 3.40 4 38.0 1.00 40.00 5.0 0.05-0.70 EFP-E5CF 20-48C20R3.4M104 <1> 20.00 20.00 104.00 3.40 5 38.0 1.00 48.00 5.0 0.05-0.70 For user guide, see pages 147-254 (1) Cannot be used for plunging application (2) Used for programming (3) Maximum D.O.C. for high feed milling (FEEDMILL) Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute H D2 L1 a° Rd° r ETR-A2 02-2/08C06R.5M80 2.00 6.00 2.00 80.00 2 8.00 1.90 40.0 3.6 5.0 0.50 0.01-0.03 ETR-A2 03-2/12C06R.5M80 3.00 6.00 2.00 80.00 2 12.00 2.80 40.0 3.3 5.0 0.50 0.01-0.04 ETR-A2 04-3/16C06R1M80 4.00 6.00 3.00 80.00 2 16.00 3.70 40.0 2.8 5.0 1.00 0.02-0.05 ETR-A2 06-4/25C08R2M100 6.00 8.00 4.00 100.00 2 25.00 5.60 66.0 2 5.0 2.00 0.03-0.07 ETR-A2 08-4/32C08R2M100 8.00 8.00 4.00 100.00 2 32.00 7.60 5.0 2.00 0.03-0.09 ETR-A2 08-4/32C10R2M120 8.00 10.00 4.00 120.00 2 32.00 7.60 66.0 2 5.0 2.00 0.03-0.09 ETR-A2 10-6/40C10R3M120 10.00 10.00 6.00 120.00 2 40.00 9.60 5.0 3.00 0.03-0.10 ETR-A2 10-6/40C12R3M160 10.00 12.00 6.00 158.00 2 40.00 9.60 110.0 1 5.0 3.00 0.03-0.10 For user guide, see pages 147-254 106 ISCAR
