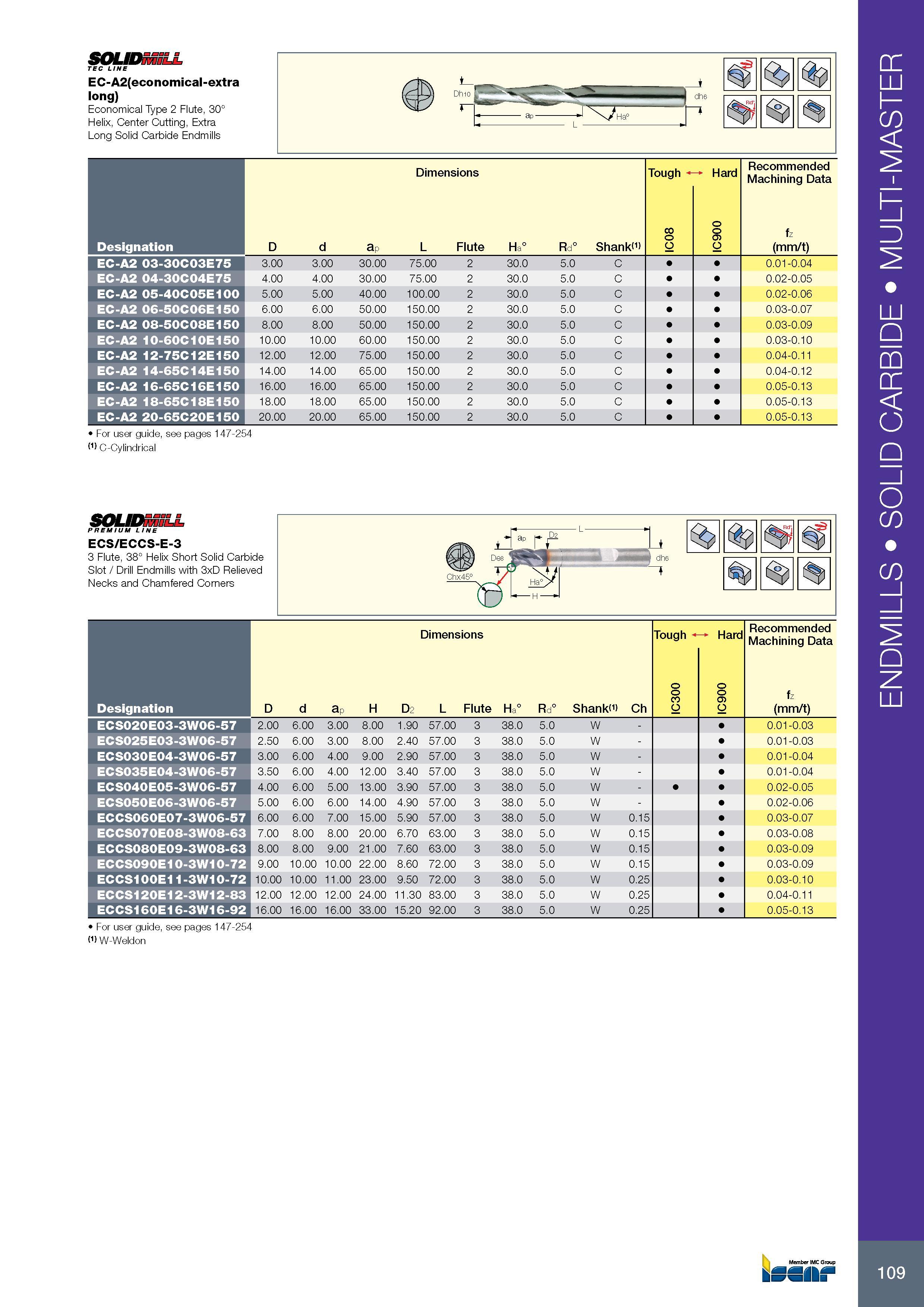

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб TEC LINE EC-A2(econo

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб TEC LINE EC-A2(economical-extra long) Economical Type 2 Flute, 30° Helix, Center Cutting, Extra Long Solid Carbide Endmills Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Rd° Shank IC08 IC900 EC-A2 03-30C03E75 3.00 3.00 30.00 75.00 2 30.0 5.0 C 0.01-0.04 EC-A2 04-30C04E75 4.00 4.00 30.00 75.00 2 30.0 5.0 C 0.02-0.05 EC-A2 05-40C05E100 5.00 5.00 40.00 100.00 2 30.0 5.0 C 0.02-0.06 EC-A2 06-50C06E150 6.00 6.00 50.00 150.00 2 30.0 5.0 C 0.03-0.07 EC-A2 08-50C08E150 8.00 8.00 50.00 150.00 2 30.0 5.0 C 0.03-0.09 EC-A2 10-60C10E150 10.00 10.00 60.00 150.00 2 30.0 5.0 C 0.03-0.10 EC-A2 12-75C12E150 12.00 12.00 75.00 150.00 2 30.0 5.0 C 0.04-0.11 EC-A2 14-65C14E150 14.00 14.00 65.00 150.00 2 30.0 5.0 C 0.04-0.12 EC-A2 16-65C16E150 16.00 16.00 65.00 150.00 2 30.0 5.0 C 0.05-0.13 EC-A2 18-65C18E150 18.00 18.00 65.00 150.00 2 30.0 5.0 C 0.05-0.13 EC-A2 20-65C20E150 20.00 20.00 65.00 150.00 2 30.0 5.0 C 0.05-0.13 For user guide, see pages 147-254 (1) C-Cylindrical SOLIDniiLL PREMIUM LINE ECS/ECCS-E-3 3 Flute, 38° Helix Short Solid Carbide Slot / Drill Endmills with 3xD Relieved Necks and Chamfered Corners Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap H D2 L Flute Ha° Rd° Shank(1) Ch IC300 IC900 Подача на зуб fz (mm/t) ECS020E03-3W06-57 2.00 6.00 3.00 8.00 1.90 57.00 3 38.0 5.0 W - 0.01-0.03 ECS025E03-3W06-57 2.50 6.00 3.00 8.00 2.40 57.00 3 38.0 5.0 W - 0.01-0.03 ECS030E04-3W06-57 3.00 6.00 4.00 9.00 2.90 57.00 3 38.0 5.0 W - 0.01-0.04 ECS035E04-3W06-57 3.50 6.00 4.00 12.00 3.40 57.00 3 38.0 5.0 W - 0.01-0.04 ECS040E05-3W06-57 4.00 6.00 5.00 13.00 3.90 57.00 3 38.0 5.0 W - 0.02-0.05 ECS050E06-3W06-57 5.00 6.00 6.00 14.00 4.90 57.00 3 38.0 5.0 W - 0.02-0.06 ECCS060E07-3W06-57 6.00 6.00 7.00 15.00 5.90 57.00 3 38.0 5.0 W 0.15 0.03-0.07 ECCS070E08-3W08-63 7.00 8.00 8.00 20.00 6.70 63.00 3 38.0 5.0 W 0.15 0.03-0.08 ECCS080E09-3W08-63 8.00 8.00 9.00 21.00 7.60 63.00 3 38.0 5.0 W 0.15 0.03-0.09 ECCS090E10-3W10-72 9.00 10.00 10.00 22.00 8.60 72.00 3 38.0 5.0 W 0.15 0.03-0.09 ECCS100E11-3W10-72 10.00 10.00 11.00 23.00 9.50 72.00 3 38.0 5.0 W 0.25 0.03-0.10 ECCS120E12-3W12-83 12.00 12.00 12.00 24.00 11.30 83.00 3 38.0 5.0 W 0.25 0.04-0.11 ECCS160E16-3W16-92 16.00 16.00 16.00 33.00 15.20 92.00 3 38.0 5.0 W 0.25 0.05-0.13 For user guide, see pages 147-254 (1) W-Weldon 109 ENDMILLS SOLID CARBIDE MULTI-MASTER
