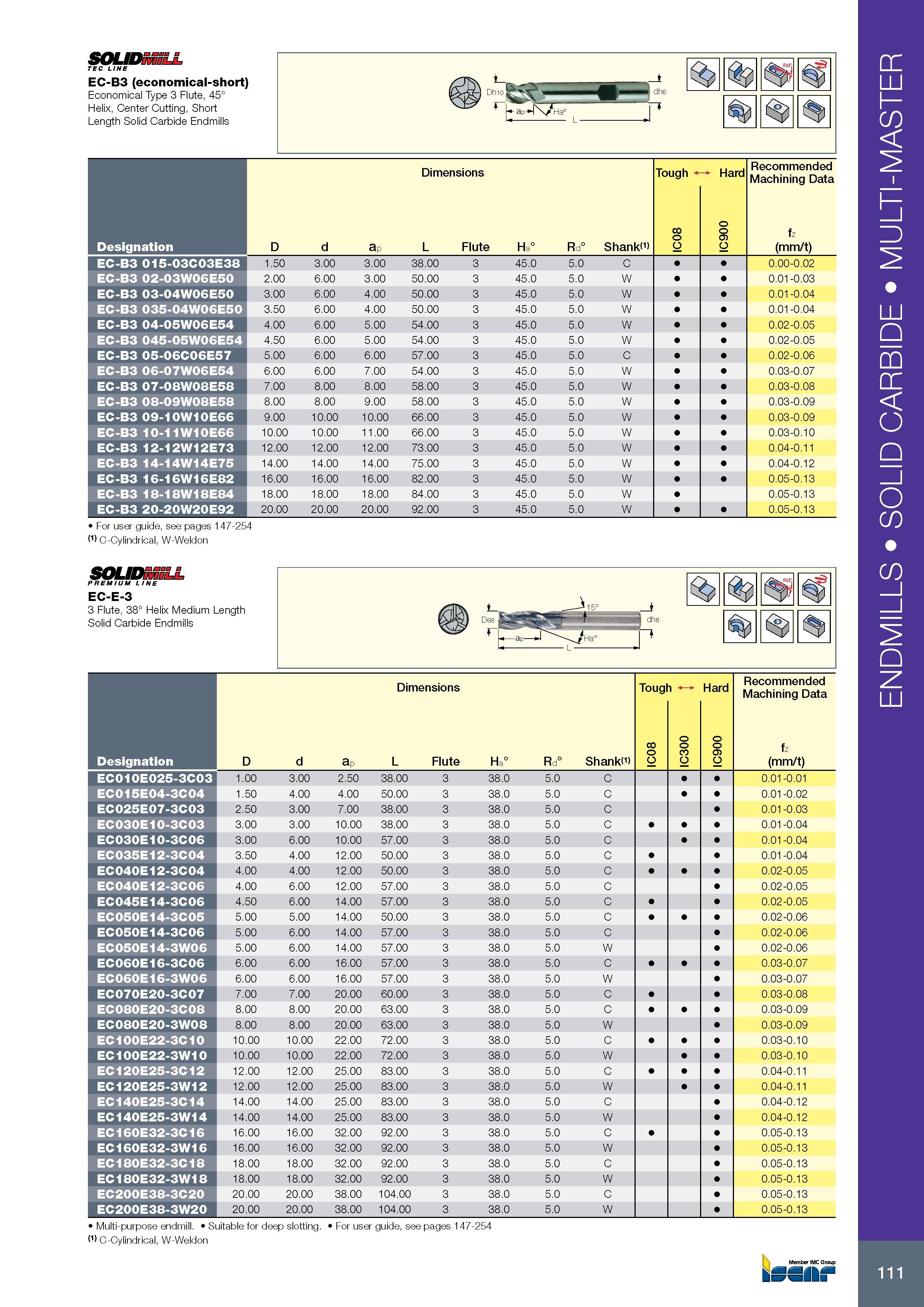

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб TEC LINE EC-B3 (economical-short) Economical Type 3 Flute, 45° Helix, Center Cutting, Short Length Solid Carbide Endmills Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute Ha° Rd° Shank IC08 IC900 Подача на зуб fz (mm/t) EC-B3 015-03C03E38 1.50 3.00 3.00 38.00 3 45.0 5.0 C 0.00-0.02 EC-B3 02-03W06E50 2.00 6.00 3.00 50.00 3 45.0 5.0 W 0.01-0.03 EC-B3 03-04W06E50 3.00 6.00 4.00 50.00 3 45.0 5.0 W 0.01-0.04 EC-B3 035-04W06E50 3.50 6.00 4.00 50.00 3 45.0 5.0 W 0.01-0.04 EC-B3 04-05W06E54 4.00 6.00 5.00 54.00 3 45.0 5.0 W 0.02-0.05 EC-B3 045-05W06E54 4.50 6.00 5.00 54.00 3 45.0 5.0 W 0.02-0.05 EC-B3 05-06C06E57 5.00 6.00 6.00 57.00 3 45.0 5.0 C 0.02-0.06 EC-B3 06-07W06E54 6.00 6.00 7.00 54.00 3 45.0 5.0 W 0.03-0.07 EC-B3 07-08W08E58 7.00 8.00 8.00 58.00 3 45.0 5.0 W 0.03-0.08 EC-B3 08-09W08E58 8.00 8.00 9.00 58.00 3 45.0 5.0 W 0.03-0.09 EC-B3 09-10W10E66 9.00 10.00 10.00 66.00 3 45.0 5.0 W 0.03-0.09 EC-B3 10-11W10E66 10.00 10.00 11.00 66.00 3 45.0 5.0 W 0.03-0.10 EC-B3 12-12W12E73 12.00 12.00 12.00 73.00 3 45.0 5.0 W 0.04-0.11 EC-B3 14-14W14E75 14.00 14.00 14.00 75.00 3 45.0 5.0 W 0.04-0.12 EC-B3 16-16W16E82 16.00 16.00 16.00 82.00 3 45.0 5.0 W 0.05-0.13 EC-B3 18-18W18E84 18.00 18.00 18.00 84.00 3 45.0 5.0 W 0.05-0.13 EC-B3 20-20W20E92 20.00 20.00 20.00 92.00 3 45.0 5.0 W 0.05-0.13 For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon SOUDhSLL PREMIUM LINE EC-E-3 3 Flute, 38° Helix Medium Length Solid Carbide Endmills Размеры в мм Dimensions Обозначение Designation D d ap L Flute Ha° Rd° Shank(1) EC010E025-3C03 1.00 3.00 2.50 38.00 3 38.0 5.0 C EC015E04-3C04 1.50 4.00 4.00 50.00 3 38.0 5.0 C EC025E07-3C03 2.50 3.00 7.00 38.00 3 38.0 5.0 C EC030E10-3C03 3.00 3.00 10.00 38.00 3 38.0 5.0 C EC030E10-3C06 3.00 6.00 10.00 57.00 3 38.0 5.0 C EC035E12-3C04 3.50 4.00 12.00 50.00 3 38.0 5.0 C EC040E12-3C04 4.00 4.00 12.00 50.00 3 38.0 5.0 C EC040E12-3C06 4.00 6.00 12.00 57.00 3 38.0 5.0 C EC045E14-3C06 4.50 6.00 14.00 57.00 3 38.0 5.0 C EC050E14-3C05 5.00 5.00 14.00 50.00 3 38.0 5.0 C EC050E14-3C06 5.00 6.00 14.00 57.00 3 38.0 5.0 C EC050E14-3W06 5.00 6.00 14.00 57.00 3 38.0 5.0 W EC060E16-3C06 6.00 6.00 16.00 57.00 3 38.0 5.0 C EC060E16-3W06 6.00 6.00 16.00 57.00 3 38.0 5.0 W EC070E20-3C07 7.00 7.00 20.00 60.00 3 38.0 5.0 C EC080E20-3C08 8.00 8.00 20.00 63.00 3 38.0 5.0 C EC080E20-3W08 8.00 8.00 20.00 63.00 3 38.0 5.0 W EC100E22-3C10 10.00 10.00 22.00 72.00 3 38.0 5.0 C EC100E22-3W10 10.00 10.00 22.00 72.00 3 38.0 5.0 W EC120E25-3C12 12.00 12.00 25.00 83.00 3 38.0 5.0 C EC120E25-3W12 12.00 12.00 25.00 83.00 3 38.0 5.0 W EC140E25-3C14 14.00 14.00 25.00 83.00 3 38.0 5.0 C EC140E25-3W14 14.00 14.00 25.00 83.00 3 38.0 5.0 W EC160E32-3C16 16.00 16.00 32.00 92.00 3 38.0 5.0 C EC160E32-3W16 16.00 16.00 32.00 92.00 3 38.0 5.0 W EC180E32-3C18 18.00 18.00 32.00 92.00 3 38.0 5.0 C EC180E32-3W18 18.00 18.00 32.00 92.00 3 38.0 5.0 W EC200E38-3C20 20.00 20.00 38.00 104.00 3 38.0 5.0 C EC200E38-3W20 20.00 20.00 38.00 104.00 3 38.0 5.0 W 1 Multi-purpose endmill. Suitable for deep slotting. For user guide, see pages 147-254 Tough o O o o o Hard o o o o (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) 0.01-0.01 0.01-0.02 0.01-0.03 0.01-0.04 0.01-0.04 0.01-0.04 0.02-0.05 0.02-0.05 0.02-0.05 0.02-0.06 0.02-0.06 0.02-0.06 0.03-0.07 0.03-0.07 0.03-0.08 0.03-0.09 0.03-0.09 0.03-0.10 0.03-0.10 0.04-0.11 0.04-0.11 0.04-0.12 0.04-0.12 0.05-0.13 0.05-0.13 0.05-0.13 0.05-0.13 0.05-0.13 0.05-0.13 Member IMC Group ENDMILLS SOLID CARBIDE MULTI-MASTER
