Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2017 Вращающийся режущий инструмент и оснастка (Всего 1076 стр.) |
|||||
|

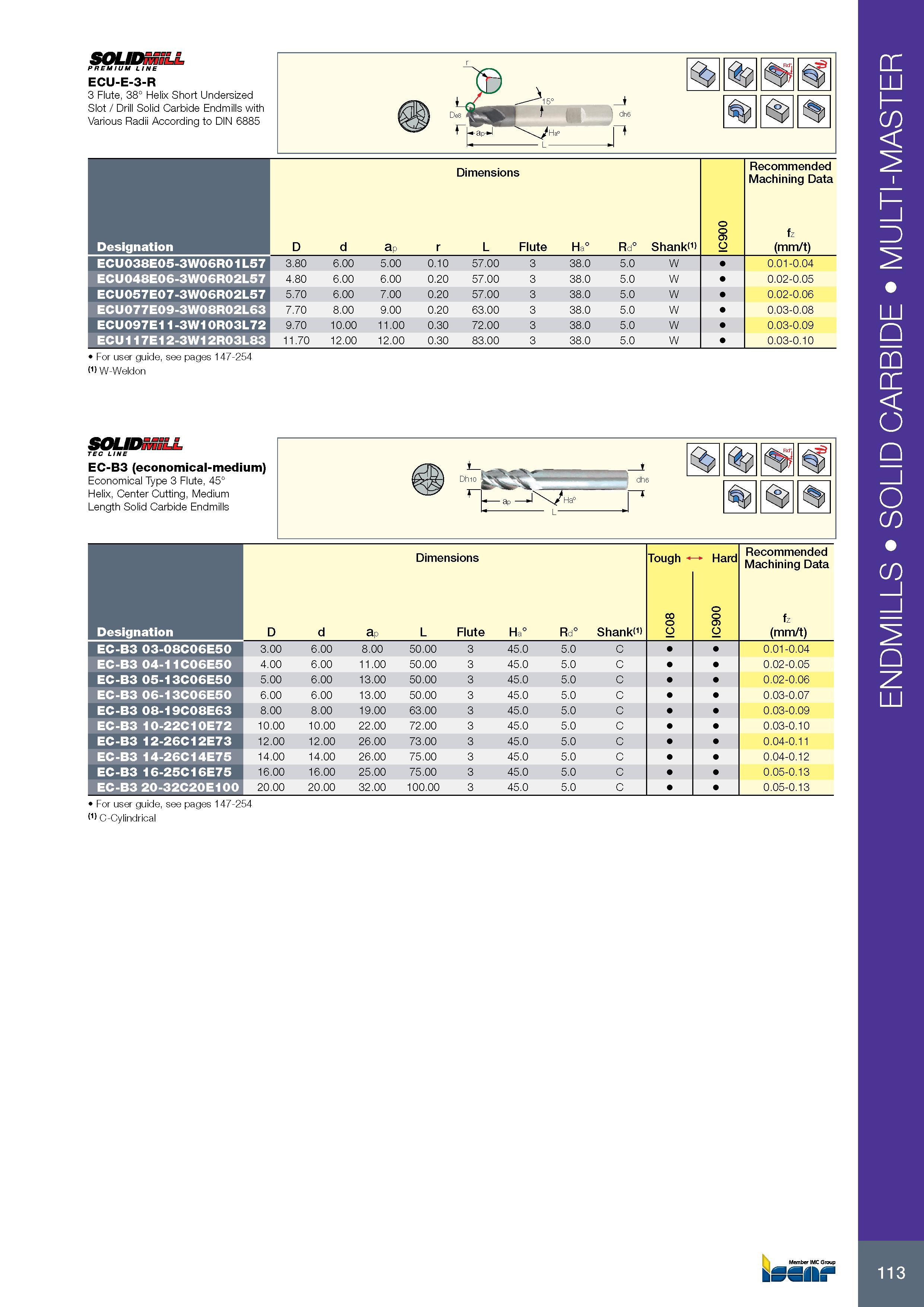

117 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.113 |
|||||
Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб PREMIUM LINE ECU-E-3Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб PREMIUM LINE ECU-E-3-R 3 Flute, 38° Helix Short Undersized Slot / Drill Solid Carbide Endmills with Various Radii According to DIN 6885 Размеры в мм Dimensions o o 05 IC Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap r L Flute Ha° Rd° Shank ECU038E05-3W06R01L57 3.80 6.00 5.00 0.10 57.00 3 38.0 5.0 W 0.01-0.04 ECU048E06-3W06R02L57 4.80 6.00 6.00 0.20 57.00 3 38.0 5.0 W 0.02-0.05 ECU057E07-3W06R02L57 5.70 6.00 7.00 0.20 57.00 3 38.0 5.0 W 0.02-0.06 ECU077E09-3W08R02L63 7.70 8.00 9.00 0.20 63.00 3 38.0 5.0 W 0.03-0.08 ECU097E11-3W10R03L72 9.70 10.00 11.00 0.30 72.00 3 38.0 5.0 W 0.03-0.09 ECU117E12-3W12R03L83 11.70 12.00 12.00 0.30 83.00 3 38.0 5.0 W 0.03-0.10 For user guide, see pages 147-254 (1) W-Weldon SOLIDMILL TEC LINE EC-B3 (economical-medium) Economical Type 3 Flute, 45° Helix, Center Cutting, Medium Length Solid Carbide Endmills Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute Ha° Rd° Shank 8 o IC o o 05 IC Подача на зуб fz (mm/t) EC-B3 03-08C06E50 3.00 6.00 8.00 50.00 3 45.0 5.0 C 0.01-0.04 EC-B3 04-11C06E50 4.00 6.00 11.00 50.00 3 45.0 5.0 C 0.02-0.05 EC-B3 05-13C06E50 5.00 6.00 13.00 50.00 3 45.0 5.0 C 0.02-0.06 EC-B3 06-13C06E50 6.00 6.00 13.00 50.00 3 45.0 5.0 C 0.03-0.07 EC-B3 08-19C08E63 8.00 8.00 19.00 63.00 3 45.0 5.0 C 0.03-0.09 EC-B3 10-22C10E72 10.00 10.00 22.00 72.00 3 45.0 5.0 C 0.03-0.10 EC-B3 12-26C12E73 12.00 12.00 26.00 73.00 3 45.0 5.0 C 0.04-0.11 EC-B3 14-26C14E75 14.00 14.00 26.00 75.00 3 45.0 5.0 C 0.04-0.12 EC-B3 16-25C16E75 16.00 16.00 25.00 75.00 3 45.0 5.0 C 0.05-0.13 EC-B3 20-32C20E100 20.00 20.00 32.00 100.00 3 45.0 5.0 C 0.05-0.13 For user guide, see pages 147-254 (1) C-Cylindrical 113 ENDMILLS SOLID CARBIDE MULTI-MASTER |
|||||
