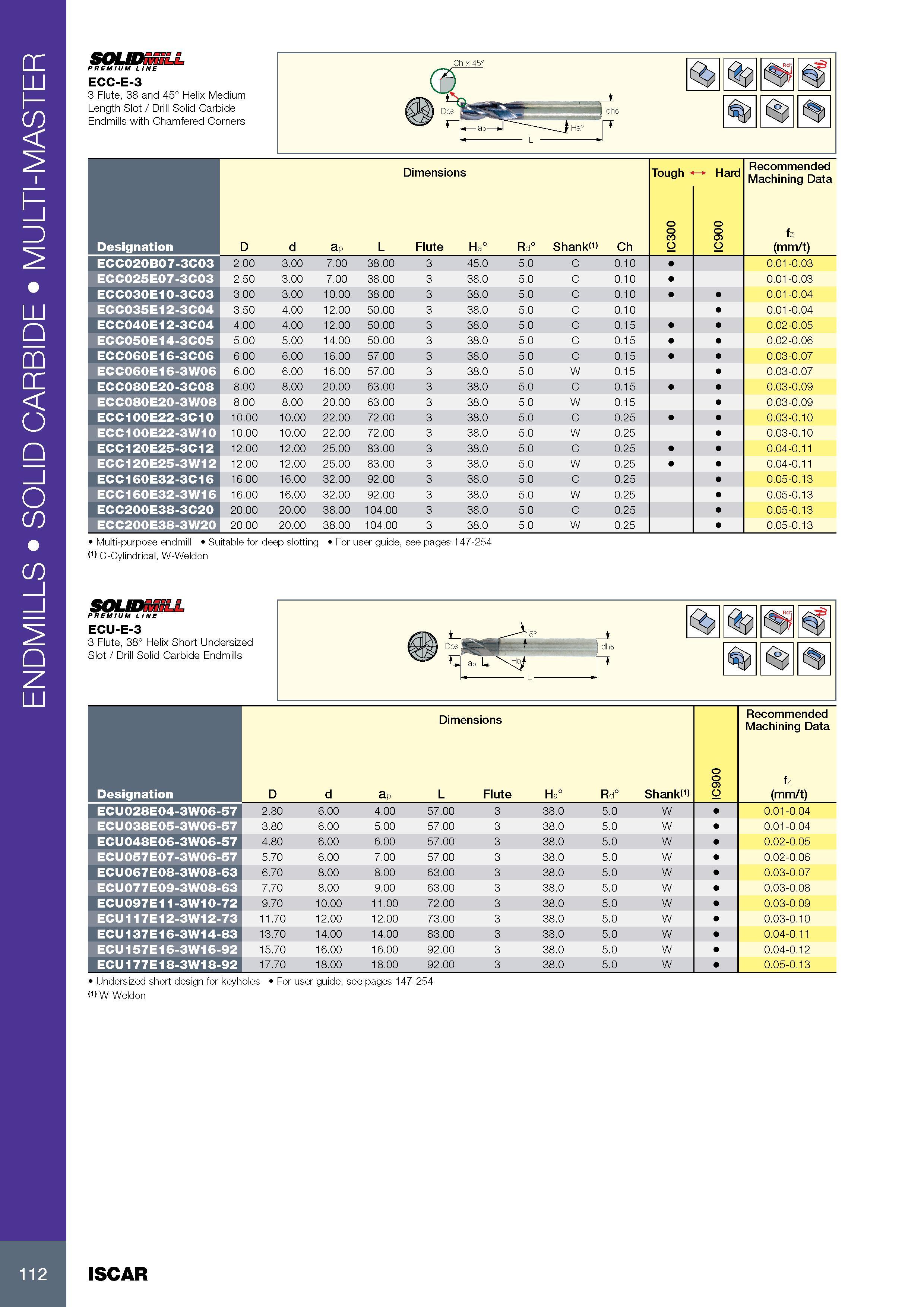

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBI

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOLIDniiLL PREMIUM LINE ECC-E-3 3 Flute, 38 and 45° Helix Medium Length Slot / Drill Solid Carbide Endmills with Chamfered Corners Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute Ha° Rd° Shank Ch IC300 IC900 Подача на зуб fz (mm/t) ECC020B07-3C03 2.00 3.00 7.00 38.00 3 45.0 5.0 C 0.10 0.01-0.03 ECC025E07-3C03 2.50 3.00 7.00 38.00 3 38.0 5.0 C 0.10 0.01-0.03 ECC030E10-3C03 3.00 3.00 10.00 38.00 3 38.0 5.0 C 0.10 0.01-0.04 ECC035E12-3C04 3.50 4.00 12.00 50.00 3 38.0 5.0 C 0.10 0.01-0.04 ECC040E12-3C04 4.00 4.00 12.00 50.00 3 38.0 5.0 C 0.15 0.02-0.05 ECC050E14-3C05 5.00 5.00 14.00 50.00 3 38.0 5.0 C 0.15 0.02-0.06 ECC060E16-3C06 6.00 6.00 16.00 57.00 3 38.0 5.0 C 0.15 0.03-0.07 ECC060E16-3W06 6.00 6.00 16.00 57.00 3 38.0 5.0 W 0.15 0.03-0.07 ECC080E20-3C08 8.00 8.00 20.00 63.00 3 38.0 5.0 C 0.15 0.03-0.09 ECC080E20-3W08 8.00 8.00 20.00 63.00 3 38.0 5.0 W 0.15 0.03-0.09 ECC100E22-3C10 10.00 10.00 22.00 72.00 3 38.0 5.0 C 0.25 0.03-0.10 ECC100E22-3W10 10.00 10.00 22.00 72.00 3 38.0 5.0 W 0.25 0.03-0.10 ECC120E25-3C12 12.00 12.00 25.00 83.00 3 38.0 5.0 C 0.25 0.04-0.11 ECC120E25-3W12 12.00 12.00 25.00 83.00 3 38.0 5.0 W 0.25 0.04-0.11 ECC160E32-3C16 16.00 16.00 32.00 92.00 3 38.0 5.0 C 0.25 0.05-0.13 ECC160E32-3W16 16.00 16.00 32.00 92.00 3 38.0 5.0 W 0.25 0.05-0.13 ECC200E38-3C20 20.00 20.00 38.00 104.00 3 38.0 5.0 C 0.25 0.05-0.13 ECC200E38-3W20 20.00 20.00 38.00 104.00 3 38.0 5.0 W 0.25 0.05-0.13 Multi-purpose endmill Suitable for deep slotting For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon SOLIDniiLL PREMIUM LINE ECU-E-3 3 Flute, 38° Helix Short Undersized Slot / Drill Solid Carbide Endmills Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Rd° Shank ECU028E04-3W06-57 2.80 6.00 4.00 57.00 3 38.0 5.0 W 0.01-0.04 ECU038E05-3W06-57 3.80 6.00 5.00 57.00 3 38.0 5.0 W 0.01-0.04 ECU048E06-3W06-57 4.80 6.00 6.00 57.00 3 38.0 5.0 W 0.02-0.05 ECU057E07-3W06-57 5.70 6.00 7.00 57.00 3 38.0 5.0 W 0.02-0.06 ECU067E08-3W08-63 6.70 8.00 8.00 63.00 3 38.0 5.0 W 0.03-0.07 ECU077E09-3W08-63 7.70 8.00 9.00 63.00 3 38.0 5.0 W 0.03-0.08 ECU097E11-3W10-72 9.70 10.00 11.00 72.00 3 38.0 5.0 W 0.03-0.09 ECU117E12-3W12-73 11.70 12.00 12.00 73.00 3 38.0 5.0 W 0.03-0.10 ECU137E16-3W14-83 13.70 14.00 14.00 83.00 3 38.0 5.0 W 0.04-0.11 ECU157E16-3W16-92 15.70 16.00 16.00 92.00 3 38.0 5.0 W 0.04-0.12 ECU177E18-3W18-92 17.70 18.00 18.00 92.00 3 38.0 5.0 W 0.05-0.13 Undersized short design for keyholes For user guide, see pages 147-254 W-Weldon 112 ISCAR
