Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2017 Вращающийся режущий инструмент и оснастка (Всего 1076 стр.) |
|||||
|

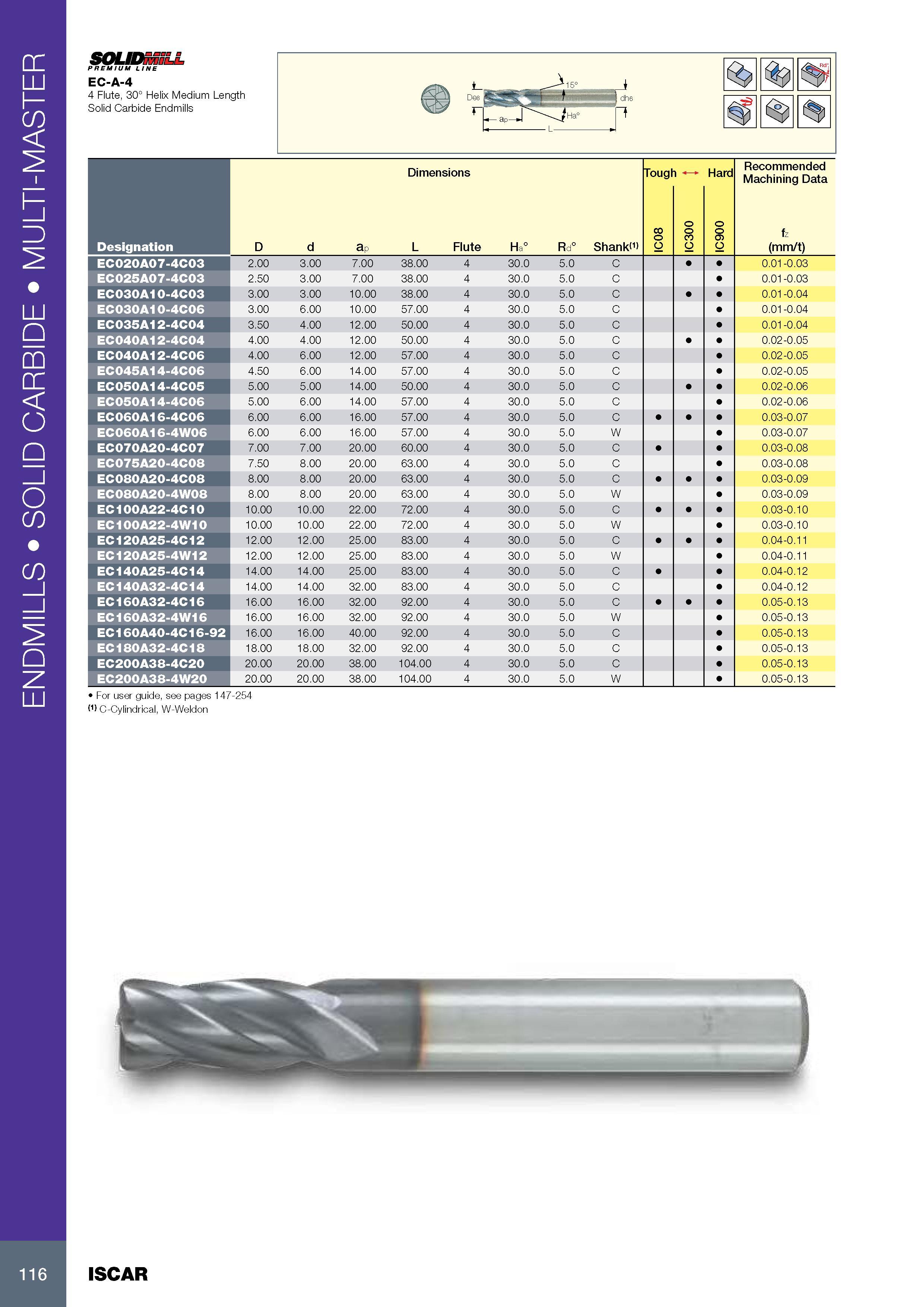

120 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.116 |
|||||
Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIКонцевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOUDSSSLL PREMIUM LINE EC-A-4 4 Flute, 30° Helix Medium Length Solid Carbide Endmills Размеры в мм Dimensions Tough Обозначение Designation D d ap L Flute Ha° Rd° Shank 8 o g o o g o o 05 o Подача на зуб fz (mm/t) EC020A07-4C03 2.00 3.00 7.00 38.00 4 30.0 5.0 C 0.01-0.03 EC025A07-4C03 2.50 3.00 7.00 38.00 4 30.0 5.0 C 0.01-0.03 EC030A10-4C03 3.00 3.00 10.00 38.00 4 30.0 5.0 C 0.01-0.04 EC030A10-4C06 3.00 6.00 10.00 57.00 4 30.0 5.0 C 0.01-0.04 EC035A12-4C04 3.50 4.00 12.00 50.00 4 30.0 5.0 C 0.01-0.04 EC040A12-4C04 4.00 4.00 12.00 50.00 4 30.0 5.0 C 0.02-0.05 EC040A12-4C06 4.00 6.00 12.00 57.00 4 30.0 5.0 C 0.02-0.05 EC045A14-4C06 4.50 6.00 14.00 57.00 4 30.0 5.0 C 0.02-0.05 EC050A14-4C05 5.00 5.00 14.00 50.00 4 30.0 5.0 C 0.02-0.06 EC050A14-4C06 5.00 6.00 14.00 57.00 4 30.0 5.0 C 0.02-0.06 EC060A16-4C06 6.00 6.00 16.00 57.00 4 30.0 5.0 C 0.03-0.07 EC060A16-4W06 6.00 6.00 16.00 57.00 4 30.0 5.0 W 0.03-0.07 EC070A20-4C07 7.00 7.00 20.00 60.00 4 30.0 5.0 C 0.03-0.08 EC075A20-4C08 7.50 8.00 20.00 63.00 4 30.0 5.0 C 0.03-0.08 EC080A20-4C08 8.00 8.00 20.00 63.00 4 30.0 5.0 C 0.03-0.09 EC080A20-4W08 8.00 8.00 20.00 63.00 4 30.0 5.0 W 0.03-0.09 EC100A22-4C10 10.00 10.00 22.00 72.00 4 30.0 5.0 C 0.03-0.10 EC100A22-4W10 10.00 10.00 22.00 72.00 4 30.0 5.0 W 0.03-0.10 EC120A25-4C12 12.00 12.00 25.00 83.00 4 30.0 5.0 C 0.04-0.11 EC120A25-4W12 12.00 12.00 25.00 83.00 4 30.0 5.0 W 0.04-0.11 EC140A25-4C14 14.00 14.00 25.00 83.00 4 30.0 5.0 C 0.04-0.12 EC140A32-4C14 14.00 14.00 32.00 83.00 4 30.0 5.0 C 0.04-0.12 EC160A32-4C16 16.00 16.00 32.00 92.00 4 30.0 5.0 C 0.05-0.13 EC160A32-4W16 16.00 16.00 32.00 92.00 4 30.0 5.0 W 0.05-0.13 EC160A40-4C16-92 16.00 16.00 40.00 92.00 4 30.0 5.0 C 0.05-0.13 EC180A32-4C18 18.00 18.00 32.00 92.00 4 30.0 5.0 C 0.05-0.13 EC200A38-4C20 20.00 20.00 38.00 104.00 4 30.0 5.0 C 0.05-0.13 EC200A38-4W20 20.00 20.00 38.00 104.00 4 30.0 5.0 W 0.05-0.13 Hard Режимы резания при металлообработке Recommended Machining Data For user guide, see pages 147-254 (') Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 116 ISCAR |
|||||
