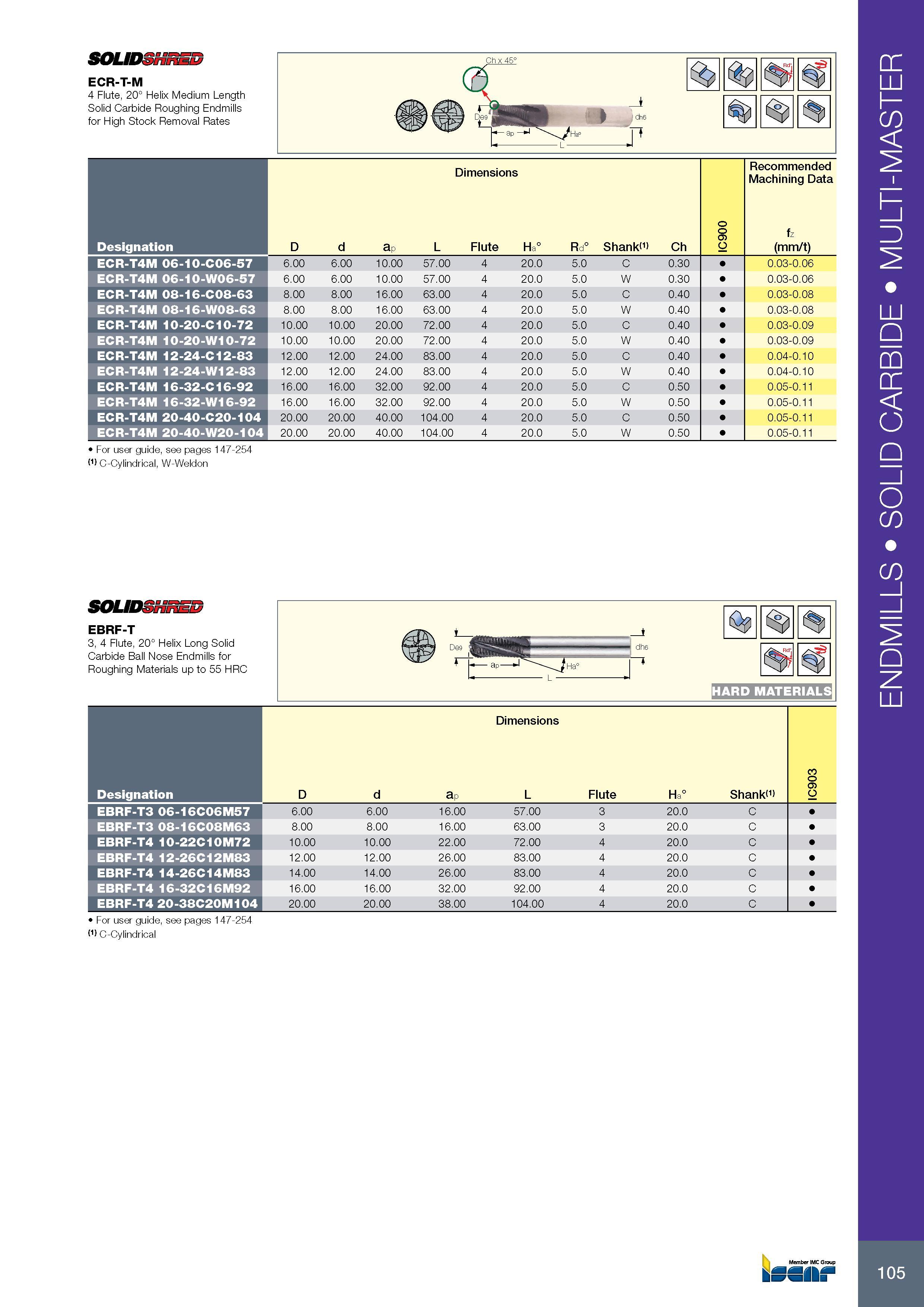

109 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.105 |
|||||
Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ECR-T-M 4 Flute, 20°Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ECR-T-M 4 Flute, 20° Helix Medium Length Solid Carbide Roughing Endmills for High Stock Removal Rates Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Rd° Shank Ch ECR-T4M 06-10-C06-57 6.00 6.00 10.00 57.00 4 20.0 5.0 C 0.30 0.03-0.06 ECR-T4M 06-10-W06-57 6.00 6.00 10.00 57.00 4 20.0 5.0 W 0.30 0.03-0.06 ECR-T4M 08-16-C08-63 8.00 8.00 16.00 63.00 4 20.0 5.0 C 0.40 0.03-0.08 ECR-T4M 08-16-W08-63 8.00 8.00 16.00 63.00 4 20.0 5.0 W 0.40 0.03-0.08 ECR-T4M 10-20-C10-72 10.00 10.00 20.00 72.00 4 20.0 5.0 C 0.40 0.03-0.09 ECR-T4M 10-20-W10-72 10.00 10.00 20.00 72.00 4 20.0 5.0 W 0.40 0.03-0.09 ECR-T4M 12-24-C12-83 12.00 12.00 24.00 83.00 4 20.0 5.0 C 0.40 0.04-0.10 ECR-T4M 12-24-W12-83 12.00 12.00 24.00 83.00 4 20.0 5.0 W 0.40 0.04-0.10 ECR-T4M 16-32-C16-92 16.00 16.00 32.00 92.00 4 20.0 5.0 C 0.50 0.05-0.11 ECR-T4M 16-32-W16-92 16.00 16.00 32.00 92.00 4 20.0 5.0 W 0.50 0.05-0.11 ECR-T4M 20-40-C20-104 20.00 20.00 40.00 104.00 4 20.0 5.0 C 0.50 0.05-0.11 ECR-T4M 20-40-W20-104 20.00 20.00 40.00 104.00 4 20.0 5.0 W 0.50 0.05-0.11 For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon SOLIDSHnED EBRF-T 3, 4 Flute, 20° Helix Long Solid Carbide Ball Nose Endmills for Roughing Materials up to 55 HRC tz For user guide, see pages 147-254 (1) C-Cylindrical HARD MATERIALS Размеры в мм Dimensions Обозначение Designation D d ap L Flute Ha° Shank IC903 EBRF-T3 06-16C06M57 6.00 6.00 16.00 57.00 3 20.0 C EBRF-T3 08-16C08M63 8.00 8.00 16.00 63.00 3 20.0 C EBRF-T4 10-22C10M72 10.00 10.00 22.00 72.00 4 20.0 C EBRF-T4 12-26C12M83 12.00 12.00 26.00 83.00 4 20.0 C EBRF-T4 14-26C14M83 14.00 14.00 26.00 83.00 4 20.0 C EBRF-T4 16-32C16M92 16.00 16.00 32.00 92.00 4 20.0 C EBRF-T4 20-38C20M104 20.00 20.00 38.00 104.00 4 20.0 C Member IMC Group kSSII t Ch x 45 ENDMILLS SOLID CARBIDE MULTI-MASTER |
|||||
