893 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.889

Каталог ISCAR 2017 Ротационный инструмент Стр. 889 0893 ENG Lab2u

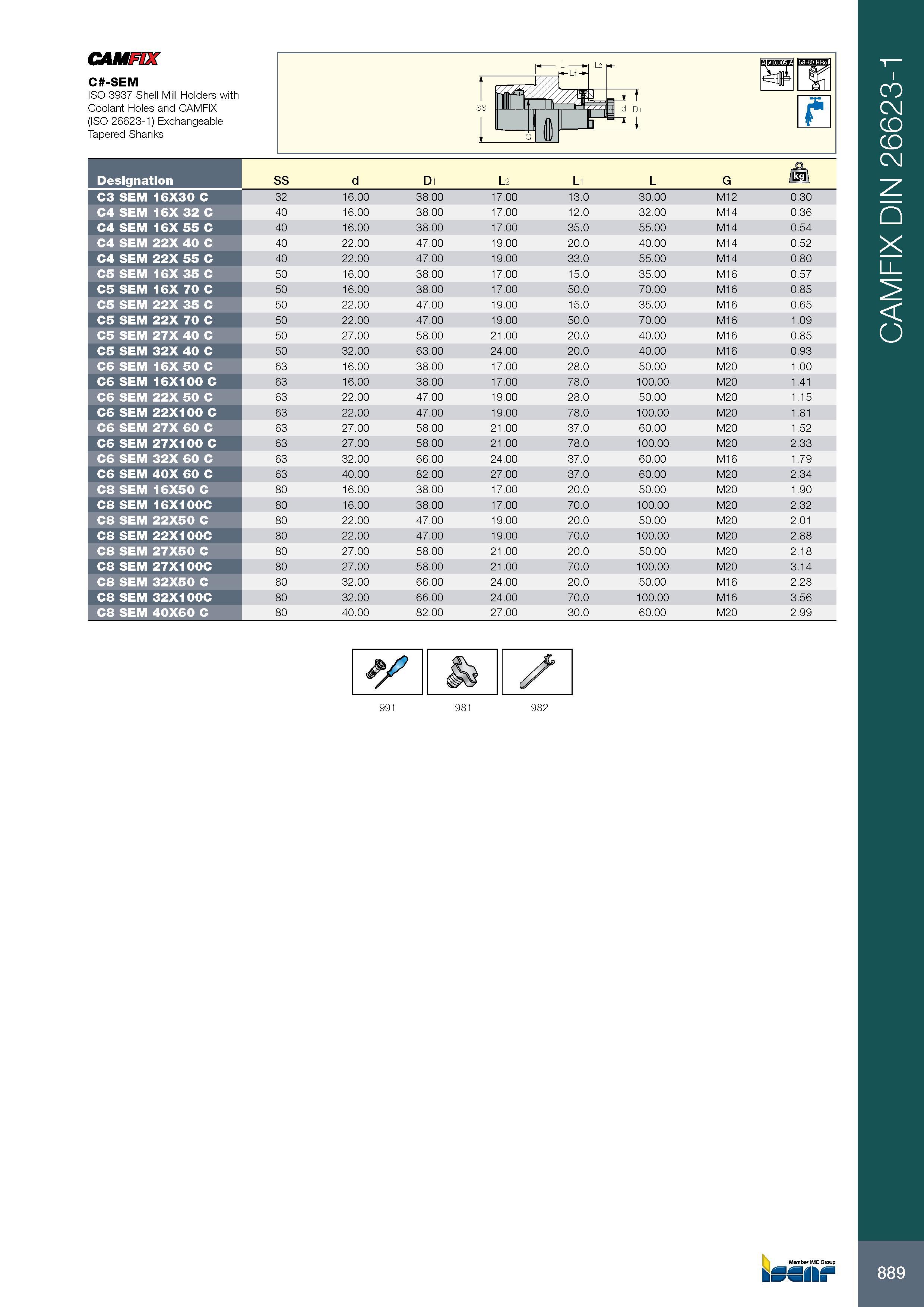

CAMFIX C -SEM ISO 3937 Shell Mill Holders with Coolant Holes and CAMFIX (ISO 26623-1) Exchangeable Tapered Shanks m Hi Обозначение Designation SS d D1 L2 L1 L G o C3 SEM 16X30 C 32 16.00 38.00 17.00 13.0 30.00 M12 0.30 C4 SEM 16X 32 C 40 16.00 38.00 17.00 12.0 32.00 M14 0.36 C4 SEM 16X 55 C 40 16.00 38.00 17.00 35.0 55.00 M14 0.54 C4 SEM 22X 40 C 40 22.00 47.00 19.00 20.0 40.00 M14 0.52 C4 SEM 22X 55 C 40 22.00 47.00 19.00 33.0 55.00 M14 0.80 C5 SEM 16X 35 C 50 16.00 38.00 17.00 15.0 35.00 M16 0.57 C5 SEM 16X 70 C 50 16.00 38.00 17.00 50.0 70.00 M16 0.85 C5 SEM 22X 35 C 50 22.00 47.00 19.00 15.0 35.00 M16 0.65 C5 SEM 22X 70 C 50 22.00 47.00 19.00 50.0 70.00 M16 1.09 C5 SEM 27X 40 C 50 27.00 58.00 21.00 20.0 40.00 M16 0.85 C5 SEM 32X 40 C 50 32.00 63.00 24.00 20.0 40.00 M16 0.93 C6 SEM 16X 50 C 63 16.00 38.00 17.00 28.0 50.00 M20 1.00 C6 SEM16X100 C 63 16.00 38.00 17.00 78.0 100.00 M20 1.41 C6 SEM 22X 50 C 63 22.00 47.00 19.00 28.0 50.00 M20 1.15 C6 SEM 22X100 C 63 22.00 47.00 19.00 78.0 100.00 M20 1.81 C6 SEM 27X 60 C 63 27.00 58.00 21.00 37.0 60.00 M20 1.52 C6 SEM 27X100 C 63 27.00 58.00 21.00 78.0 100.00 M20 2.33 C6 SEM 32X 60 C 63 32.00 66.00 24.00 37.0 60.00 M16 1.79 C6 SEM 40X 60 C 63 40.00 82.00 27.00 37.0 60.00 M20 2.34 C8 SEM 16X50 C 80 16.00 38.00 17.00 20.0 50.00 M20 1.90 C8 SEM 16X100C 80 16.00 38.00 17.00 70.0 100.00 M20 2.32 C8 SEM 22X50 C 80 22.00 47.00 19.00 20.0 50.00 M20 2.01 C8 SEM 22X100C 80 22.00 47.00 19.00 70.0 100.00 M20 2.88 C8 SEM 27X50 C 80 27.00 58.00 21.00 20.0 50.00 M20 2.18 C8 SEM 27X100C 80 27.00 58.00 21.00 70.0 100.00 M20 3.14 C8 SEM 32X50 C 80 32.00 66.00 24.00 20.0 50.00 M16 2.28 C8 SEM 32X100C 80 32.00 66.00 24.00 70.0 100.00 M16 3.56 C8 SEM 40X60 C 80 40.00 82.00 27.00 30.0 60.00 M20 2.99 991 981 982 889 CAMFIX DIN 26623-1
