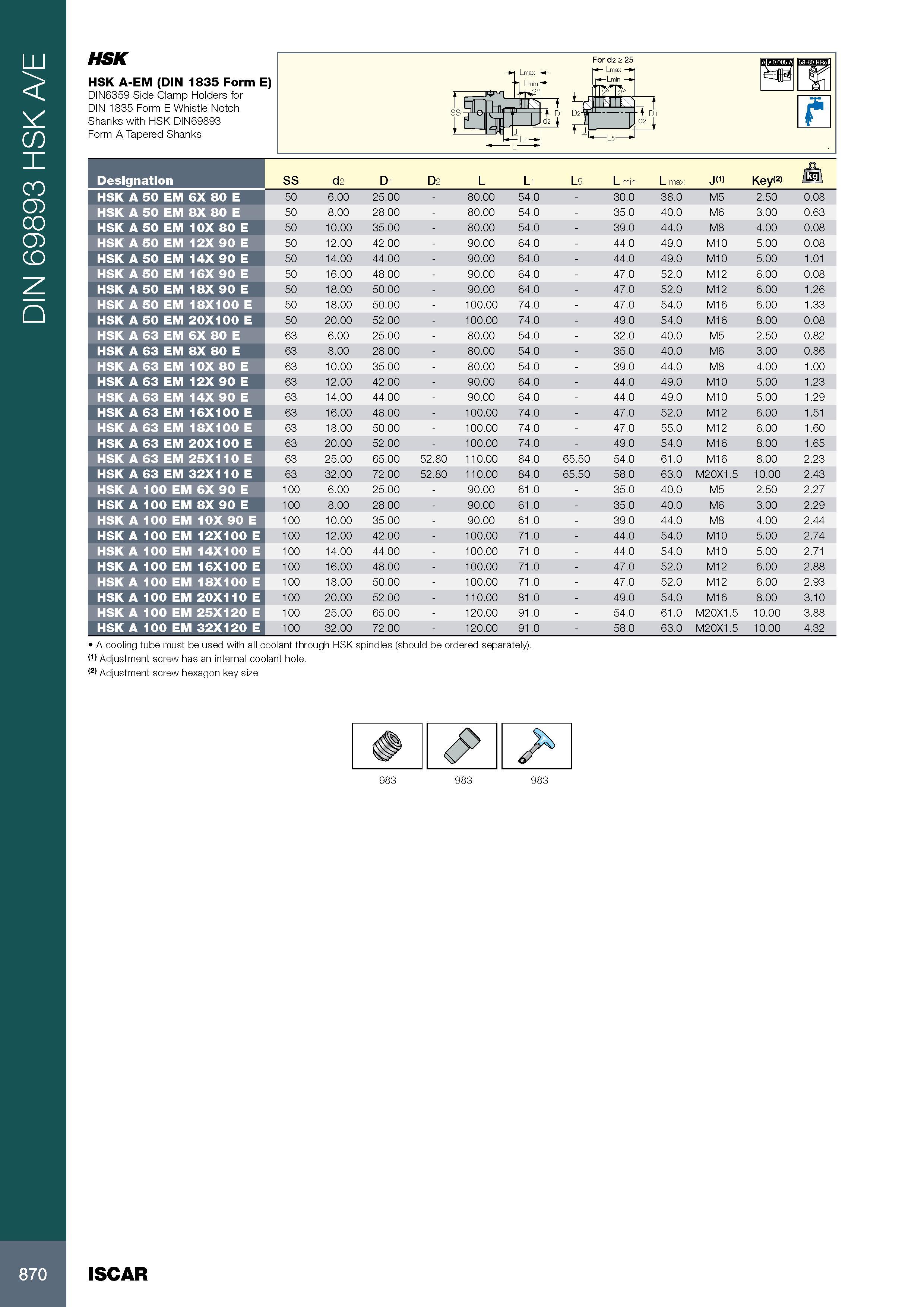

DIN 69893 HSK A/E HSK HSK A-EM (DIN 1835 Form E) DIN6359 Side Clamp Holders for DIN 1835 Form E Whistle Notch Shanks with HSK DIN69893 Form A Tapered Shanks 1 Lmii jll n, .1 IN iiu For d2 > 25 A cooling tube must be used with all coolant through HSK spindles (should be ordered separately). (1) Adjustment screw has an internal coolant hole. (2) Adjustment screw hexagon key size Обозначение Designation SS d2 D1 D2 L L1 L5 L min L max J(1) Key(2) fa HSK A 50 EM 6X 80 E 50 6.00 25.00 - 80.00 54.0 - 30.0 38.0 M5 2.50 0.08 HSK A 50 EM 8X 80 E 50 8.00 28.00 - 80.00 54.0 - 35.0 40.0 M6 3.00 0.63 HSK A 50 EM 10X 80 E 50 10.00 35.00 - 80.00 54.0 - 39.0 44.0 M8 4.00 0.08 HSK A 50 EM 12X 90 E 50 12.00 42.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 0.08 HSK A 50 EM 14X 90 E 50 14.00 44.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 1.01 HSK A 50 EM 16X 90 E 50 16.00 48.00 - 90.00 64.0 - 47.0 52.0 M12 6.00 0.08 HSK A 50 EM 18X 90 E 50 18.00 50.00 - 90.00 64.0 - 47.0 52.0 M12 6.00 1.26 HSK A 50 EM 18X100 E 50 18.00 50.00 - 100.00 74.0 - 47.0 54.0 M16 6.00 1.33 HSK A 50 EM 20X100 E 50 20.00 52.00 - 100.00 74.0 - 49.0 54.0 M16 8.00 0.08 HSK A 63 EM 6X 80 E 63 6.00 25.00 - 80.00 54.0 - 32.0 40.0 M5 2.50 0.82 HSK A 63 EM 8X 80 E 63 8.00 28.00 - 80.00 54.0 - 35.0 40.0 M6 3.00 0.86 HSK A 63 EM 10X 80 E 63 10.00 35.00 - 80.00 54.0 - 39.0 44.0 M8 4.00 1.00 HSK A 63 EM 12X 90 E 63 12.00 42.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 1.23 HSK A 63 EM 14X 90 E 63 14.00 44.00 - 90.00 64.0 - 44.0 49.0 M10 5.00 1.29 HSK A 63 EM 16X100 E 63 16.00 48.00 - 100.00 74.0 - 47.0 52.0 M12 6.00 1.51 HSK A 63 EM 18X100 E 63 18.00 50.00 - 100.00 74.0 - 47.0 55.0 M12 6.00 1.60 HSK A 63 EM 20X100 E 63 20.00 52.00 - 100.00 74.0 - 49.0 54.0 M16 8.00 1.65 HSK A 63 EM 25X110 E 63 25.00 65.00 52.80 110.00 84.0 65.50 54.0 61.0 M16 8.00 2.23 HSK A 63 EM 32X110 E 63 32.00 72.00 52.80 110.00 84.0 65.50 58.0 63.0 M20X1.5 10.00 2.43 HSK A 100 EM 6X 90 E 100 6.00 25.00 - 90.00 61.0 - 35.0 40.0 M5 2.50 2.27 HSK A 100 EM 8X 90 E 100 8.00 28.00 - 90.00 61.0 - 35.0 40.0 M6 3.00 2.29 HSK A 100 EM 10X 90 E 100 10.00 35.00 - 90.00 61.0 - 39.0 44.0 M8 4.00 2.44 HSK A 100 EM 12X100 E 100 12.00 42.00 - 100.00 71.0 - 44.0 54.0 M10 5.00 2.74 HSK A 100 EM 14X100 E 100 14.00 44.00 - 100.00 71.0 - 44.0 54.0 M10 5.00 2.71 HSK A 100 EM 16X100 E 100 16.00 48.00 - 100.00 71.0 - 47.0 52.0 M12 6.00 2.88 HSK A 100 EM 18X100 E 100 18.00 50.00 - 100.00 71.0 - 47.0 52.0 M12 6.00 2.93 HSK A 100 EM 20X110 E 100 20.00 52.00 - 110.00 81.0 - 49.0 54.0 M16 8.00 3.10 HSK A 100 EM 25X120 E 100 25.00 65.00 - 120.00 91.0 - 54.0 61.0 M20X1.5 10.00 3.88 HSK A 100 EM 32X120 E 100 32.00 72.00 - 120.00 91.0 - 58.0 63.0 M20X1.5 10.00 4.32 983 983 983 L 870 ISCAR
