873 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.869

Каталог ISCAR 2017 Ротационный инструмент Стр. 869 0873 ENG Lab2u

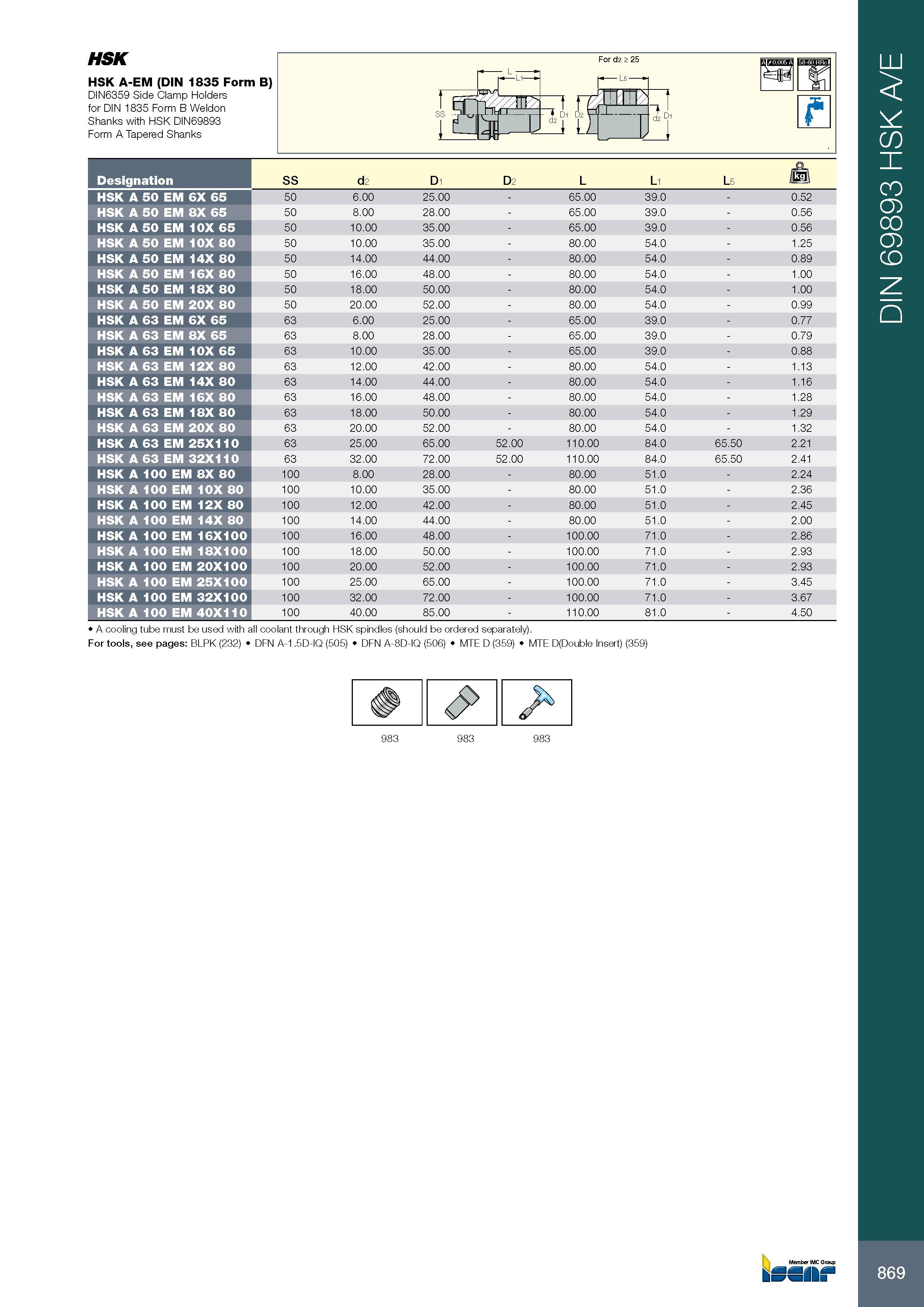

HSK HSK A-EM (DIN 1835 Form B) DIN6359 Side Clamp Holders for DIN 1835 Form B Weldon Shanks with HSK DIN69893 Form A Tapered Shanks For d2 > 25 L5 Обозначение Designation SS d2 D1 D2 L L1 L5 HSK A 50 EM 6X 65 50 6.00 25.00 - 65.00 39.0 - 0.52 HSK A 50 EM 8X 65 50 8.00 28.00 - 65.00 39.0 - 0.56 HSK A 50 EM 10X 65 50 10.00 35.00 - 65.00 39.0 - 0.56 HSK A 50 EM 10X 80 50 10.00 35.00 - 80.00 54.0 - 1.25 HSK A 50 EM 14X 80 50 14.00 44.00 - 80.00 54.0 - 0.89 HSK A 50 EM 16X 80 50 16.00 48.00 - 80.00 54.0 - 1.00 HSK A 50 EM 18X 80 50 18.00 50.00 - 80.00 54.0 - 1.00 HSK A 50 EM 20X 80 50 20.00 52.00 - 80.00 54.0 - 0.99 HSK A 63 EM 6X 65 63 6.00 25.00 - 65.00 39.0 - 0.77 HSK A 63 EM 8X 65 63 8.00 28.00 - 65.00 39.0 - 0.79 HSK A 63 EM 10X 65 63 10.00 35.00 - 65.00 39.0 - 0.88 HSK A 63 EM 12X 80 63 12.00 42.00 - 80.00 54.0 - 1.13 HSK A 63 EM 14X 80 63 14.00 44.00 - 80.00 54.0 - 1.16 HSK A 63 EM 16X 80 63 16.00 48.00 - 80.00 54.0 - 1.28 HSK A 63 EM 18X 80 63 18.00 50.00 - 80.00 54.0 - 1.29 HSK A 63 EM 20X 80 63 20.00 52.00 - 80.00 54.0 - 1.32 HSK A 63 EM 25X110 63 25.00 65.00 52.00 110.00 84.0 65.50 2.21 HSK A 63 EM 32X110 63 32.00 72.00 52.00 110.00 84.0 65.50 2.41 HSK A 100 EM 8X 80 100 8.00 28.00 - 80.00 51.0 - 2.24 HSK A 100 EM 10X 80 100 10.00 35.00 - 80.00 51.0 - 2.36 HSK A 100 EM 12X 80 100 12.00 42.00 - 80.00 51.0 - 2.45 HSK A 100 EM 14X 80 100 14.00 44.00 - 80.00 51.0 - 2.00 HSK A 100 EM 16X100 100 16.00 48.00 - 100.00 71.0 - 2.86 HSK A 100 EM 18X100 100 18.00 50.00 - 100.00 71.0 - 2.93 HSK A 100 EM 20X100 100 20.00 52.00 - 100.00 71.0 - 2.93 HSK A 100 EM 25X100 100 25.00 65.00 - 100.00 71.0 - 3.45 HSK A 100 EM 32X100 100 32.00 72.00 - 100.00 71.0 - 3.67 HSK A 100 EM 40X110 100 40.00 85.00 - 110.00 81.0 - 4.50 A cooling tube must be used with all coolant through HSK spindles (should be ordered For tools, see pages: BLPK (232) DFN A-1.5D-IQ (505) DFN A-8D-IQ (506) MTE separately). D (359) MTE D(Double Insert) (359) 983 983 983 Member IMC Group kSSII t 869 DIN 69893 HSK A/E
