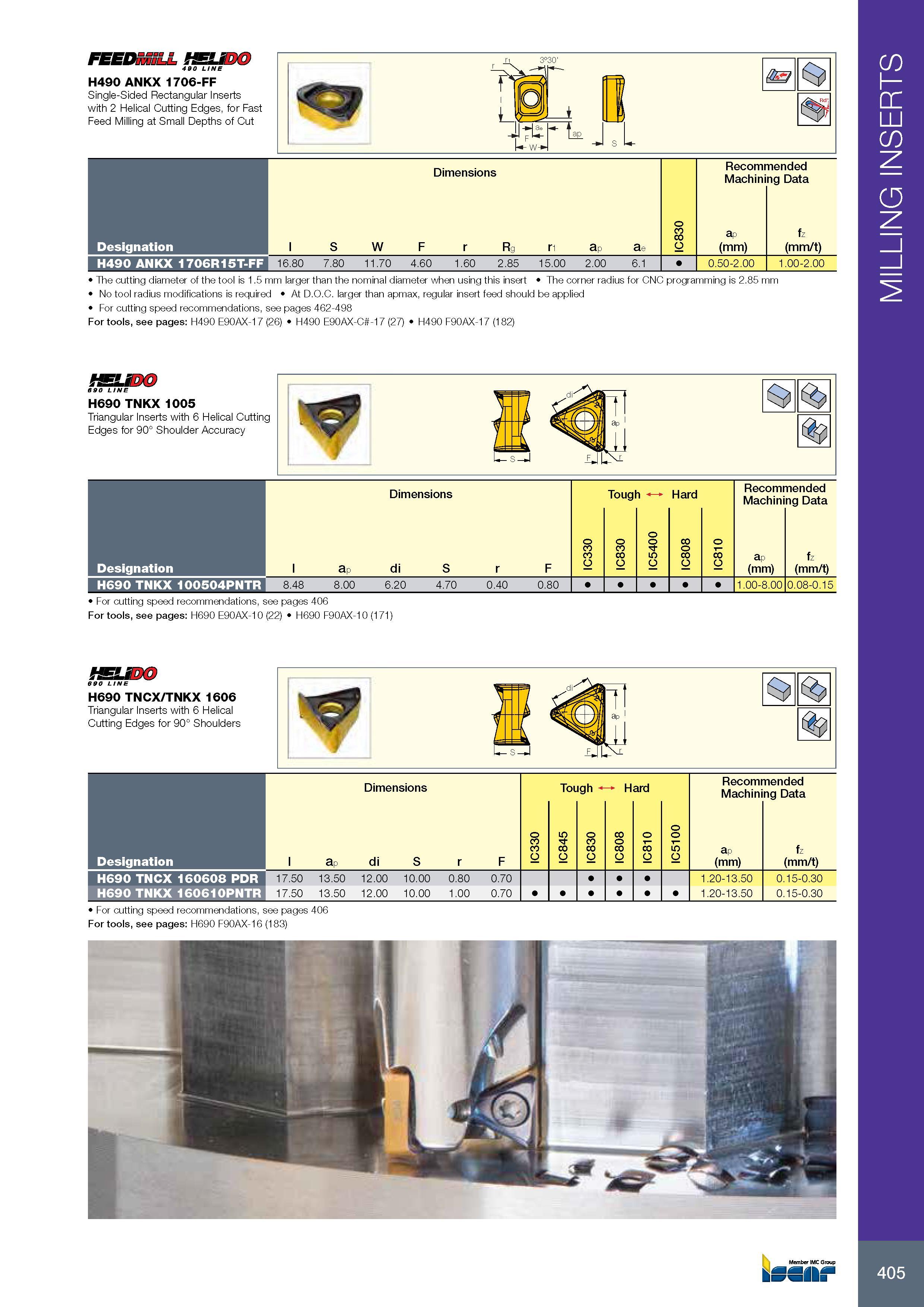

409 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.405

Каталог ISCAR 2017 Ротационный инструмент Стр. 405 0409 ENG Lab2u

MILLING INSERTS FEEDmiLL HELIDO 490 LINE H490 ANKX 1706-FF Single-Sided Rectangular Inserts with 2 Helical Cutting Edges, for Fast Feed Milling at Small Depths of Cut k-Fw- lap L Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data l S W F r Rg r1 ap ae IC830 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 16.80 7.80 11.70 4.60 1.60 2.85 15.00 2.00 6.1 1 0.50-2.00 1.00-2.00 Обозначение Designation H490 ANKX 1706R15T-FF The cutting diameter of the tool is 1.5 mm larger than the nominal diameter when using this insert The corner radius for CNC programming is 2.85 mm No tool radius modifications is required At D.O.C. larger than apmax, regular insert feed should be applied Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: H490 E90AX-17 (26) H490 E90AX-C -17 (27) H490 F90AX-17 (182) fSUDO 690 LINE H690 TNKX 1005 Triangular Inserts with 6 Helical Cutting Edges for 90° Shoulder Accuracy fJIIs Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation l ap di S r F IC330 IC830 IC5400 IC808 IC810 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) H690 TNKX 100504PNTR 8.48 8.00 6.20 4.70 0.40 0.80 1 1 1 1 1 1 1.00-8.00 0.08-0.15 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 406 For tools, see pages: H690 E90AX-10 (22) H690 F90AX-10 (171) 090 LINE H690 TNCX/TNKX 1606 Triangular Inserts with 6 Helical Cutting Edges for 90° Shoulders Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation l ap di S r F IC330 IC845 IC830 IC808 IC810 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) H690 TNCX 160608 PDR 17.50 13.50 12.00 10.00 0.80 0.70 1.20-13.50 0.15-0.30 H690 TNKX 160610PNTR 17.50 13.50 12.00 10.00 1.00 0.70 1.20-13.50 0.15-0.30 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 406 For tools, see pages: H690 F90AX-16 (183) Member IMC Group kSSII t S 405 MILLING INSERTS
