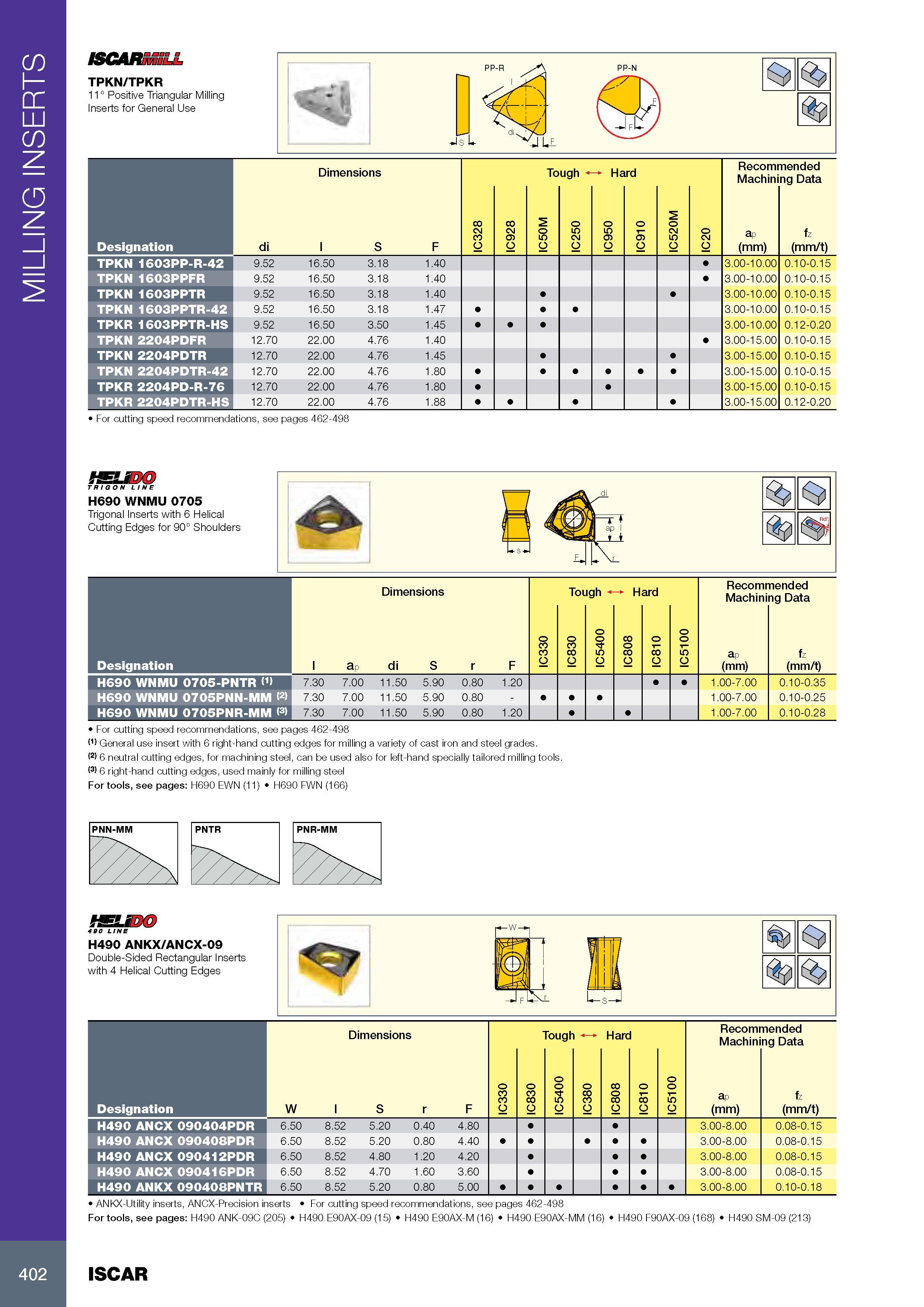

406 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.402

Каталог ISCAR 2017 Ротационный инструмент Стр. 402 0406 ENG Lab2u

MILLING INSERTS ISCARMILL TPKN/TPKR 11° Positive Triangular Milling I nserts for General Use Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation di l S F IC328 IC928 2 0 LO IC IC250 IC950 IC910 IC520M 0 IN IC Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) TPKN 1603PP-R-42 9.52 16.50 3.18 1.40 3.00-10.00 0.10-0.15 TPKN 1603PPFR 9.52 16.50 3.18 1.40 3.00-10.00 0.10-0.15 TPKN 1603PPTR 9.52 16.50 3.18 1.40 3.00-10.00 0.10-0.15 TPKN 1603PPTR-42 9.52 16.50 3.18 1.47 3.00-10.00 0.10-0.15 TPKR 1603PPTR-HS 9.52 16.50 3.50 1.45 3.00-10.00 0.12-0.20 TPKN 2204PDFR 12.70 22.00 4.76 1.40 3.00-15.00 0.10-0.15 TPKN 2204PDTR 12.70 22.00 4.76 1.45 3.00-15.00 0.10-0.15 TPKN 2204PDTR-42 12.70 22.00 4.76 1.80 3.00-15.00 0.10-0.15 TPKR 2204PD-R-76 12.70 22.00 4.76 1.80 3.00-15.00 0.10-0.15 TPKR 2204PDTR-HS 12.70 22.00 4.76 1.88 3.00-15.00 0.12-0.20 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 TRIG ON LINE H690 WNMU 0705 Trigonal Inserts with 6 Helical Cutting Edges for 90° Shoulders Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation l ap di S r F IC330 IC830 IC5400 IC808 IC810 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) H690 WNMU 0705-PNTR <1> >7.30 7.00 11.50 5.90 0.80 1.20 1.00-7.00 0.10-0.35 H690 WNMU 0705PNN-MM <2> >7.30 7.00 11.50 5.90 0.80 - 1.00-7.00 0.10-0.25 H690 WNMU 0705PNR-MM <3> >7.30 7.00 11.50 5.90 0.80 1.20 1.00-7.00 0.10-0.28 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 General use insert with 6 right-hand cutting edges for milling a variety of cast iron and steel grades. 6 neutral cutting edges, for machining steel, can be used also for left-hand specially tailored milling tools. 6 right-hand cutting edges, used mainly for milling steel For tools, see pages: H690 EWN (11) H690 FWN (166) ISSJDO 490 LINE H490 ANKX/ANCX-09 Double-Sided Rectangular Inserts with 4 Helical Cutting Edges W Размеры в мм Dimensions Обозначение Designation W l S r F IC330 IC830 IC5400 IC380 IC808 IC810 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) H490 ANCX 090404PDR 6.50 8.52 5.20 0.40 4.80 3.00-8.00 0.08-0.15 H490 ANCX 090408PDR 6.50 8.52 5.20 0.80 4.40 3.00-8.00 0.08-0.15 H490 ANCX 090412PDR 6.50 8.52 4.80 1.20 4.20 3.00-8.00 0.08-0.15 H490 ANCX 090416PDR 6.50 8.52 4.70 1.60 3.60 3.00-8.00 0.08-0.15 H490 ANKX 090408PNTR 6.50 8.52 5.20 0.80 5.00 3.00-8.00 0.10-0.18 Tough Hard Режимы резания при металлообработке Recommended Machining Data ANKX-Utility inserts, ANCX-Precision inserts Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: H490 ANK-09C (205) H490 E90AX-09 (15) H490 E90AX-M (16) H490 E90AX-MM (16) H490 F90AX-09 (168) H490 SM-09 (213) 402 ISCAR
