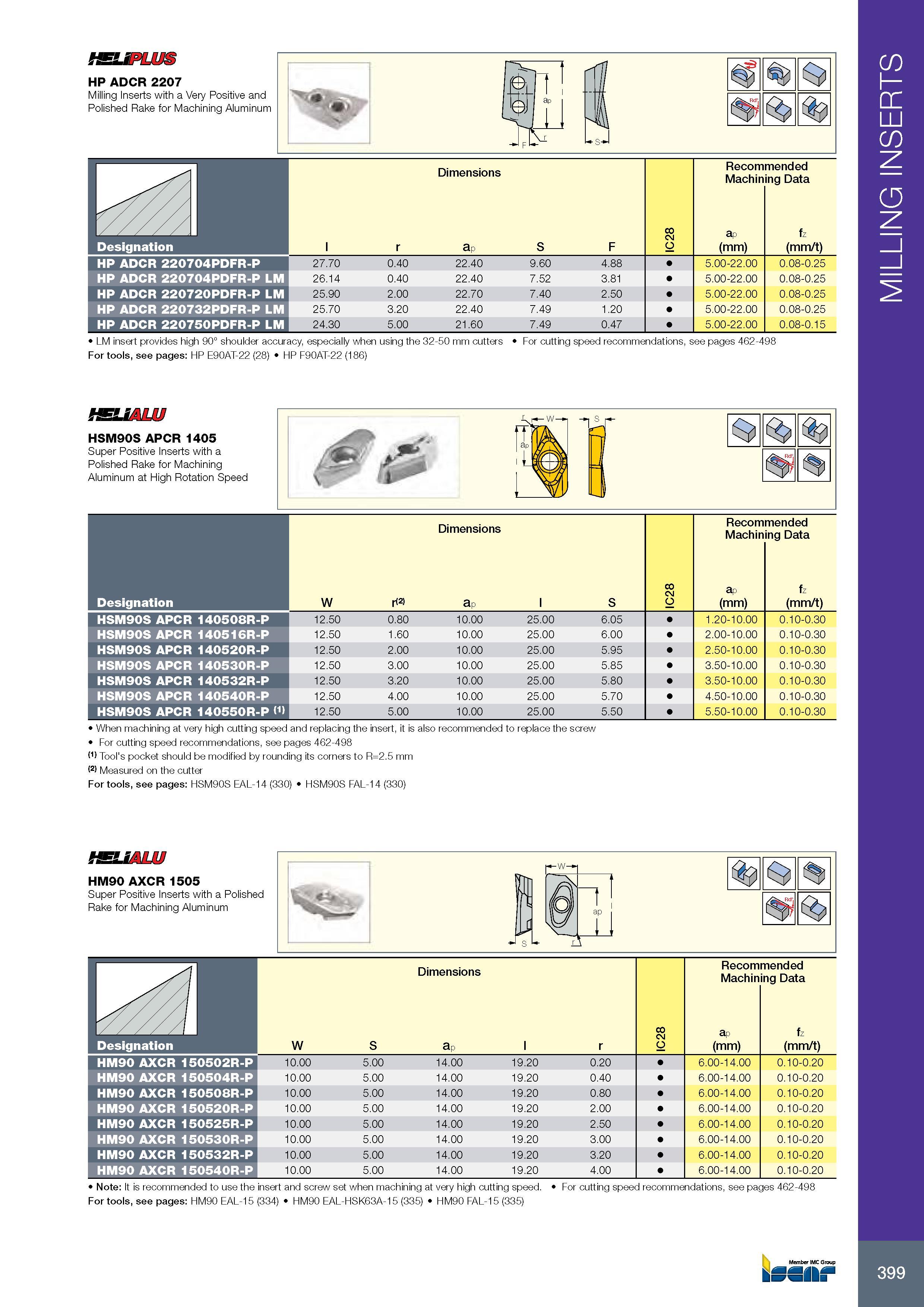

403 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.399

Каталог ISCAR 2017 Ротационный инструмент Стр. 399 0403 ENG Lab2u

MILLING INSERTS HELIPLUS HP ADCR 2207 Milling Inserts with a Very Positive and Polished Rake for Machining Aluminum Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data co IN o Глубина резания в мм ap (mm) fz Обозначение Designation l r ap S F (mm/t) HP ADCR 220704PDFR-P 27.70 0.40 22.40 9.60 4.88 5.00-22.00 0.08-0.25 HP ADCR 220704PDFR-P LM 26.14 0.40 22.40 7.52 3.81 5.00-22.00 0.08-0.25 HP ADCR 220720PDFR-P LM 25.90 2.00 22.70 7.40 2.50 5.00-22.00 0.08-0.25 HP ADCR 220732PDFR-P LM 25.70 3.20 22.40 7.49 1.20 5.00-22.00 0.08-0.25 HP ADCR 220750PDFR-P LM 24.30 5.00 21.60 7.49 0.47 5.00-22.00 0.08-0.15 LM insert provides high 90° shoulder accuracy, especially when using the 32-50 mm cutters Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: HP E90AT-22 (28) HP F90AT-22 (186) tSUALU HSM90S APCR 1405 Super Positive Inserts with a Polished Rake for Machining Aluminum at High Rotation Speed Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W r(2) ap l S co IN g Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) HSM90S APCR 140508R-P 12.50 0.80 10.00 25.00 6.05 1.20-10.00 0.10-0.30 HSM90S APCR 140516R-P 12.50 1.60 10.00 25.00 6.00 2.00-10.00 0.10-0.30 HSM90S APCR 140520R-P 12.50 2.00 10.00 25.00 5.95 2.50-10.00 0.10-0.30 HSM90S APCR 140530R-P 12.50 3.00 10.00 25.00 5.85 3.50-10.00 0.10-0.30 HSM90S APCR 140532R-P 12.50 3.20 10.00 25.00 5.80 3.50-10.00 0.10-0.30 HSM90S APCR 140540R-P 12.50 4.00 10.00 25.00 5.70 4.50-10.00 0.10-0.30 HSM90S APCR 140550R-P <1> 12.50 5.00 10.00 25.00 5.50 5.50-10.00 0.10-0.30 When machining at very high cutting speed and replacing the insert, it is also recommended to replace the screw Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Tool's pocket should be modified by rounding its corners to R=2.5 mm (2) Measured on the cutter For tools, see pages: HSM90S EAL-14 (330) HSM90S FAL-14 (330) iALU HM90 AXCR 1505 Super Positive Inserts with a Polished Rake for Machining Aluminum “f ap U Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data 1 1 co IN o Глубина резания в мм ap (mm) fz Обозначение Designation W S ap l r (mm/t) HM90 AXCR 150502R-P 10.00 5.00 14.00 19.20 0.20 6.00-14.00 0.10-0.20 HM90 AXCR 150504R-P 10.00 5.00 14.00 19.20 0.40 6.00-14.00 0.10-0.20 HM90 AXCR 150508R-P 10.00 5.00 14.00 19.20 0.80 6.00-14.00 0.10-0.20 HM90 AXCR 150520R-P 10.00 5.00 14.00 19.20 2.00 6.00-14.00 0.10-0.20 HM90 AXCR 150525R-P 10.00 5.00 14.00 19.20 2.50 6.00-14.00 0.10-0.20 HM90 AXCR 150530R-P 10.00 5.00 14.00 19.20 3.00 6.00-14.00 0.10-0.20 HM90 AXCR 150532R-P 10.00 5.00 14.00 19.20 3.20 6.00-14.00 0.10-0.20 HM90 AXCR 150540R-P 10.00 5.00 14.00 19.20 4.00 6.00-14.00 0.10-0.20 Note: It is recommended to use the insert and screw set when machining at very high cutting speed. Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: HM90 EAL-15 (334) HM90 EAL-HSK63A-15 (335) HM90 FAL-15 (335) Member IMC Group kSSII t S W S 399 MILLING INSERTS
