407 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.403

Каталог ISCAR 2017 Ротационный инструмент Стр. 403 0407 ENG Lab2u

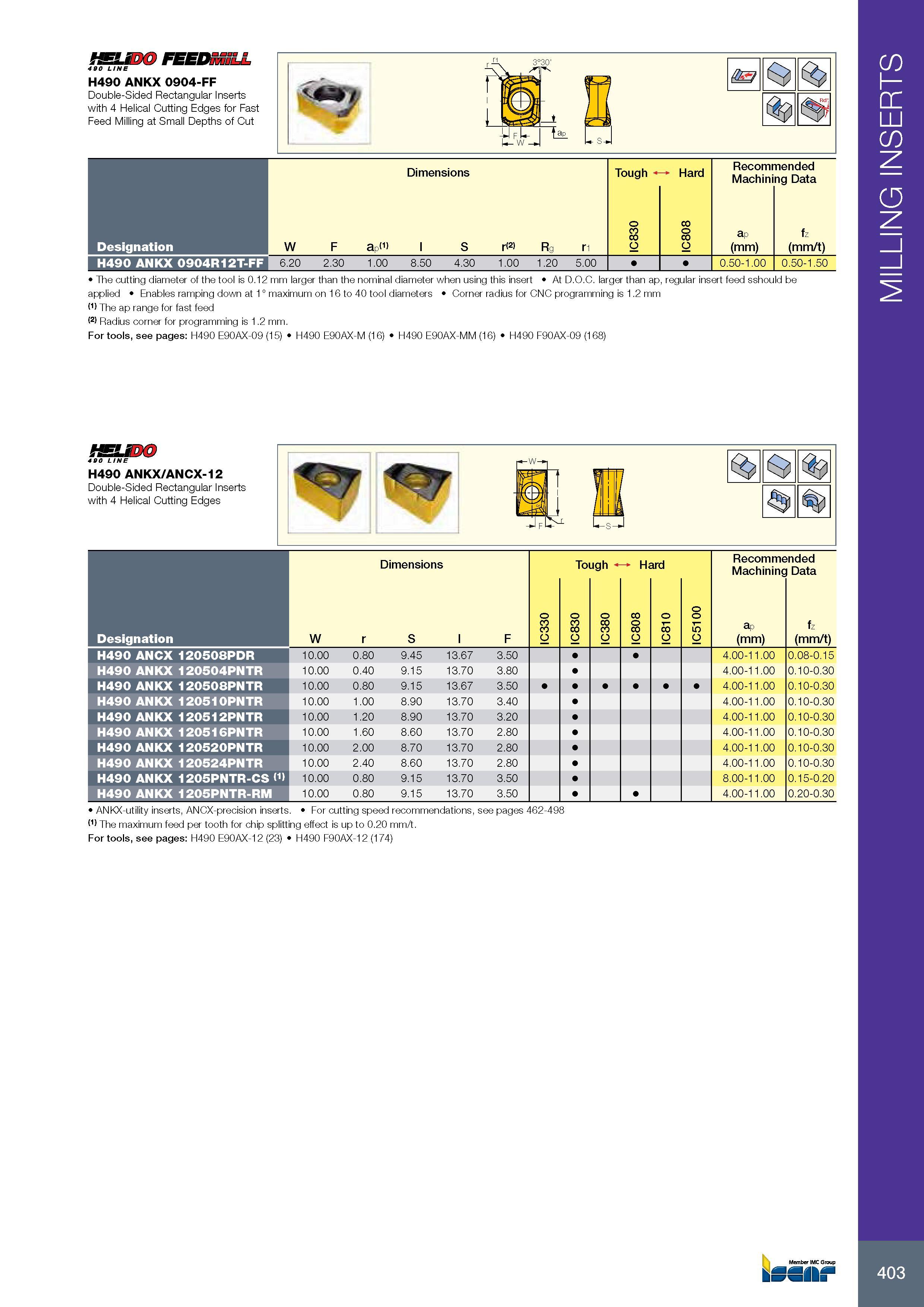

MILLING INSERTS 403 MEUDO FEEDmlLL 490 LINE H490 ANKX 0904-FF Double-Sided Rectangular Inserts with 4 Helical Cutting Edges for Fast Feed Milling at Small Depths of Cut Обозначение Designation H490 ANKX 0904R12T-FF Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W F apt1) l S r(2) Rg r1 IC830 IC808 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 6.20 2.30 1.00 8.50 4.30 1.00 1.20 5.00 0.50-1.00 0.50-1.50 The cutting diameter of the tool is 0.12 mm larger than the nominal diameter when using this insert At D.O.C. larger than ap, regular insert feed sshould be applied Enables ramping down at 1° maximum on 16 to 40 tool diameters Corner radius for CNC programming is 1.2 mm (1) The ap range for fast feed (2) Radius corner for programming is 1.2 mm. For tools, see pages: H490 E90AX-09 (15) H490 E90AX-M (16) H490 E90AX-MM (16) H490 F90AX-09 (168) Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W r S l F IC330 IC830 IC380 IC808 IC810 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) H490 ANCX 120508PDR 10.00 0.80 9.45 13.67 3.50 4.00-11.00 0.08-0.15 H490 ANKX 120504PNTR 10.00 0.40 9.15 13.70 3.80 4.00-11.00 0.10-0.30 H490 ANKX 120508PNTR 10.00 0.80 9.15 13.67 3.50 4.00-11.00 0.10-0.30 H490 ANKX 120510PNTR 10.00 1.00 8.90 13.70 3.40 4.00-11.00 0.10-0.30 H490 ANKX 120512PNTR 10.00 1.20 8.90 13.70 3.20 4.00-11.00 0.10-0.30 H490 ANKX 120516PNTR 10.00 1.60 8.60 13.70 2.80 4.00-11.00 0.10-0.30 H490 ANKX 120520PNTR 10.00 2.00 8.70 13.70 2.80 4.00-11.00 0.10-0.30 H490 ANKX 120524PNTR 10.00 2.40 8.60 13.70 2.80 4.00-11.00 0.10-0.30 H490 ANKX 1205PNTR-CS <1> 10.00 0.80 9.15 13.70 3.50 8.00-11.00 0.15-0.20 H490 ANKX 1205PNTR-RM 10.00 0.80 9.15 13.70 3.50 4.00-11.00 0.20-0.30 ANKX-utility inserts, ANCX-precision inserts. Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) The maximum feed per tooth for chip splitting effect is up to 0.20 mm/t. For tools, see pages: H490 E90AX-12 (23) H490 F90AX-12 (174) MILLING INSERTS
