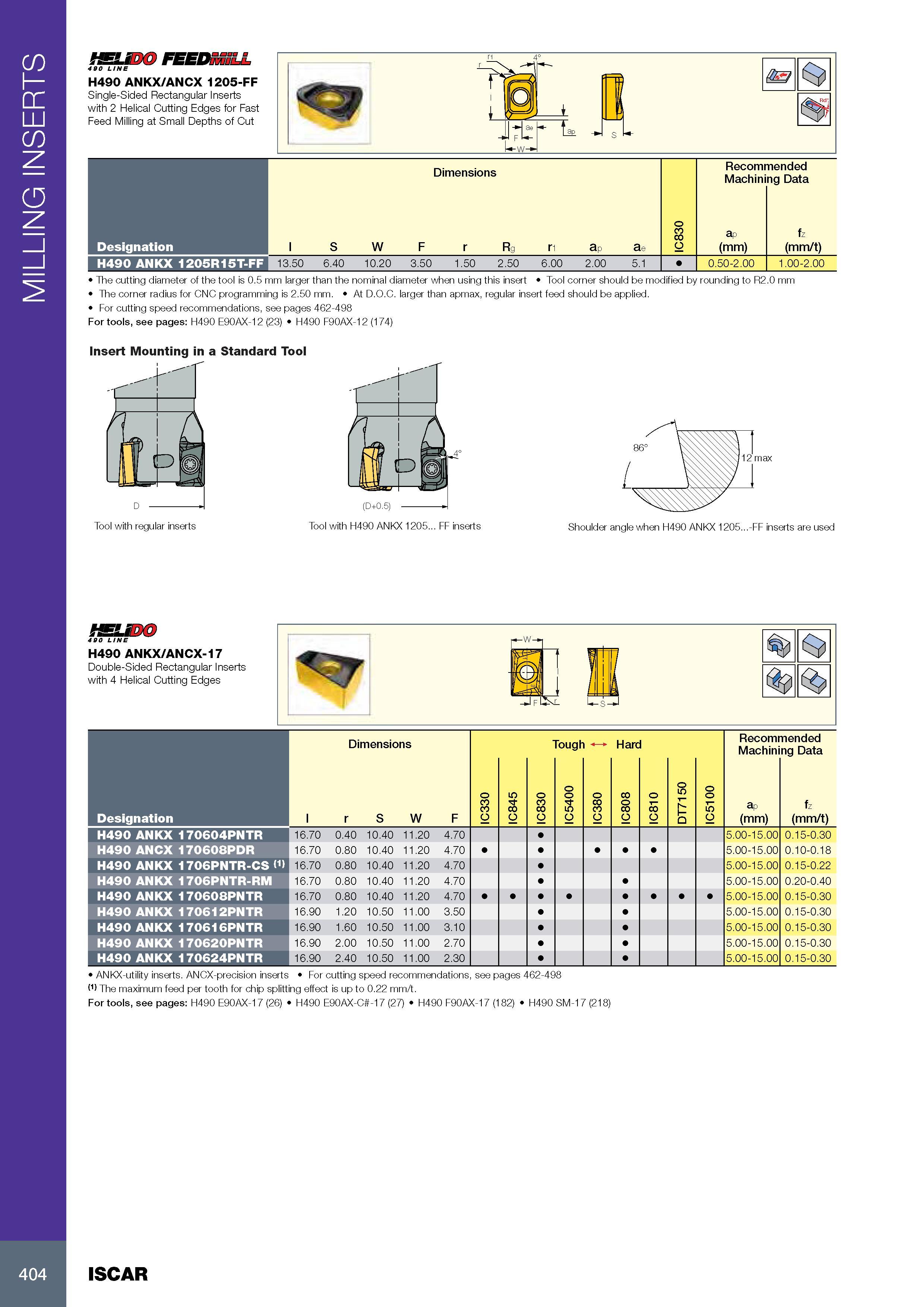

MILLING INSERTS FEEDnilLL 490 LINE H490 ANKX/ANCX 1205-FF Single-Sided Rectangular Inserts with 2 Helical Cutting Edges for Fast Feed Milling at Small Depths of Cut l ae ap U-W Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data l S W F r Rg r1 ap ae IC830 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 13.50 6.40 10.20 3.50 1.50 2.50 6.00 2.00 5.1 1 0.50-2.00 1.00-2.00 Обозначение Designation H490 ANKX 1205R15T-FF The cutting diameter of the tool is 0.5 mm larger than the nominal diameter when using this insert Tool corner should be modified by rounding to R2.0 mm The corner radius for CNC programming is 2.50 mm. At D.O.C. larger than apmax, regular insert feed should be applied. Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: H490 E90AX-12 (23) H490 F90AX-12 (174) Insert Mounting in a Standard Tool Tool with H490 ANKX 1205... FF inserts Shoulder angle when H490 ANKX 1205...-FF inserts are used S 400 LINE H490 ANKX/ANCX-17 Double-Sided Rectangular Inserts with 4 Helical Cutting Edges = r Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation l r S W F IC330 IC845 IC830 IC5400 IC380 IC808 IC810 DT7150 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) H490 ANKX 170604PNTR 16.70 0.40 10.40 11.20 4.70 5.00-15.00 0.15-0.30 H490 ANCX 170608PDR 16.70 0.80 10.40 11.20 4.70 5.00-15.00 0.10-0.18 H490 ANKX 1706PNTR-CS (1) 16.70 0.80 10.40 11.20 4.70 5.00-15.00 0.15-0.22 H490 ANKX 1706PNTR-RM 16.70 0.80 10.40 11.20 4.70 5.00-15.00 0.20-0.40 H490 ANKX 170608PNTR 16.70 0.80 10.40 11.20 4.70 5.00-15.00 0.15-0.30 H490 ANKX 170612PNTR 16.90 1.20 10.50 11.00 3.50 5.00-15.00 0.15-0.30 H490 ANKX 170616PNTR 16.90 1.60 10.50 11.00 3.10 5.00-15.00 0.15-0.30 H490 ANKX 170620PNTR 16.90 2.00 10.50 11.00 2.70 5.00-15.00 0.15-0.30 H490 ANKX 170624PNTR 16.90 2.40 10.50 11.00 2.30 5.00-15.00 0.15-0.30 ANKX-utility inserts. ANCX-precision inserts Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) The maximum feed per tooth for chip splitting effect is up to 0.22 mm/t. For tools, see pages: H490 E90AX-17 (26) H490 E90AX-C -17 (27) H490 F90AX-17 (182) H490 SM-17 (218) W S 404 ISCAR
