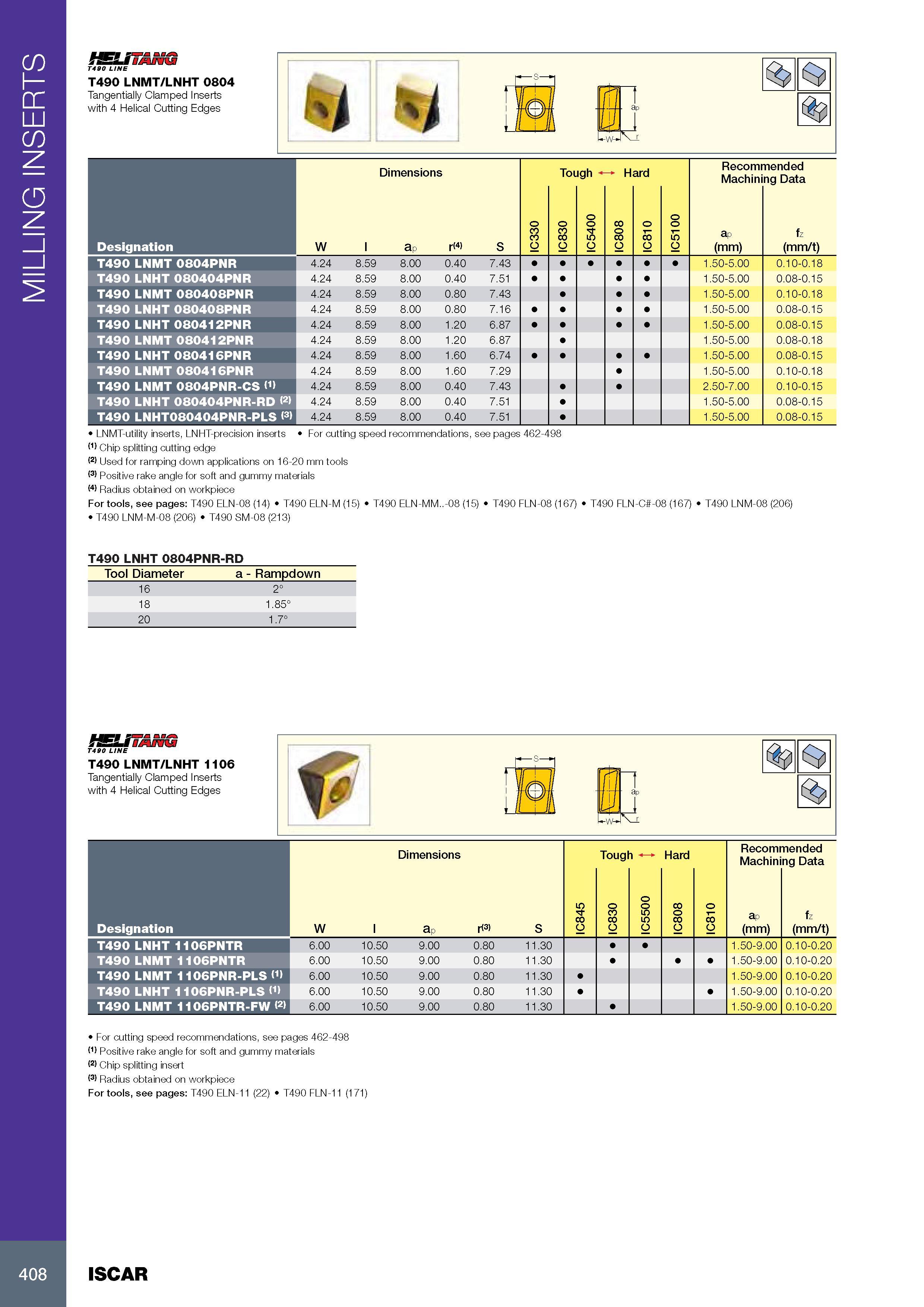

MILLING INSERTS iBsiuSnu T4B0 LINE T490 LNMT/LNHT 0804 Tangentially Clamped Inserts with 4 Helical Cutting Edges Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l ap r(4) S IC330 IC830 IC5400 IC808 IC810 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) T490 LNMT 0804PNR 4.24 8.59 8.00 0.40 7.43 1.50-5.00 0.10-0.18 T490 LNHT 080404PNR 4.24 8.59 8.00 0.40 7.51 1.50-5.00 0.08-0.15 T490 LNMT 080408PNR 4.24 8.59 8.00 0.80 7.43 1.50-5.00 0.10-0.18 T490 LNHT 080408PNR 4.24 8.59 8.00 0.80 7.16 1.50-5.00 0.08-0.15 T490 LNHT 080412PNR 4.24 8.59 8.00 1.20 6.87 1.50-5.00 0.08-0.15 T490 LNMT 080412PNR 4.24 8.59 8.00 1.20 6.87 1.50-5.00 0.08-0.18 T490 LNHT 080416PNR 4.24 8.59 8.00 1.60 6.74 1.50-5.00 0.08-0.15 T490 LNMT 080416PNR 4.24 8.59 8.00 1.60 7.29 1.50-5.00 0.10-0.18 T490 LNMT 0804PNR-CS <1) 4.24 8.59 8.00 0.40 7.43 2.50-7.00 0.10-0.15 T490 LNHT 080404PNR-RD <2) 4.24 8.59 8.00 0.40 7.51 1.50-5.00 0.08-0.15 T490 LNHT080404PNR-PLS <3) 4.24 8.59 8.00 0.40 7.51 1.50-5.00 0.08-0.15 LNMT-utility inserts, LNHT-precision inserts Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Chip splitting cutting edge (2) Used for ramping down applications on 16-20 mm tools (3) Positive rake angle for soft and gummy materials (4) Radius obtained on workpiece For tools, see pages: T490 ELN-08 (14) T490 ELN-M (15) T490 ELN-MM..-08 (15) T490 FLN-08 (167) T490 FLN-C -08 (167) T490 LNM-08 (206) T490 LNM-M-08 (206) T490 SM-08 (213) T490 LNHT 0804PNR-RD Tool Diameter a - Rampdown 16 2° 18 1.85° 20 1.7° fSUTANG T490 LINE T490 LNMT/LNHT 1106 Tangentially Clamped Inserts with 4 Helical Cutting Edges Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l ap r(3) S IC845 IC830 IC5500 IC808 IC810 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) T490 LNHT 1106PNTR 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNMT 1106PNTR 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNMT 1106PNR-PLS <1) 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNHT 1106PNR-PLS <1) 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 T490 LNMT 1106PNTR-FW <2) 6.00 10.50 9.00 0.80 11.30 1.50-9.00 0.10-0.20 S Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Positive rake angle for soft and gummy materials (2) Chip splitting insert (3) Radius obtained on workpiece For tools, see pages: T490 ELN-11 (22) T490 FLN-11 (171) 408 ISCAR
