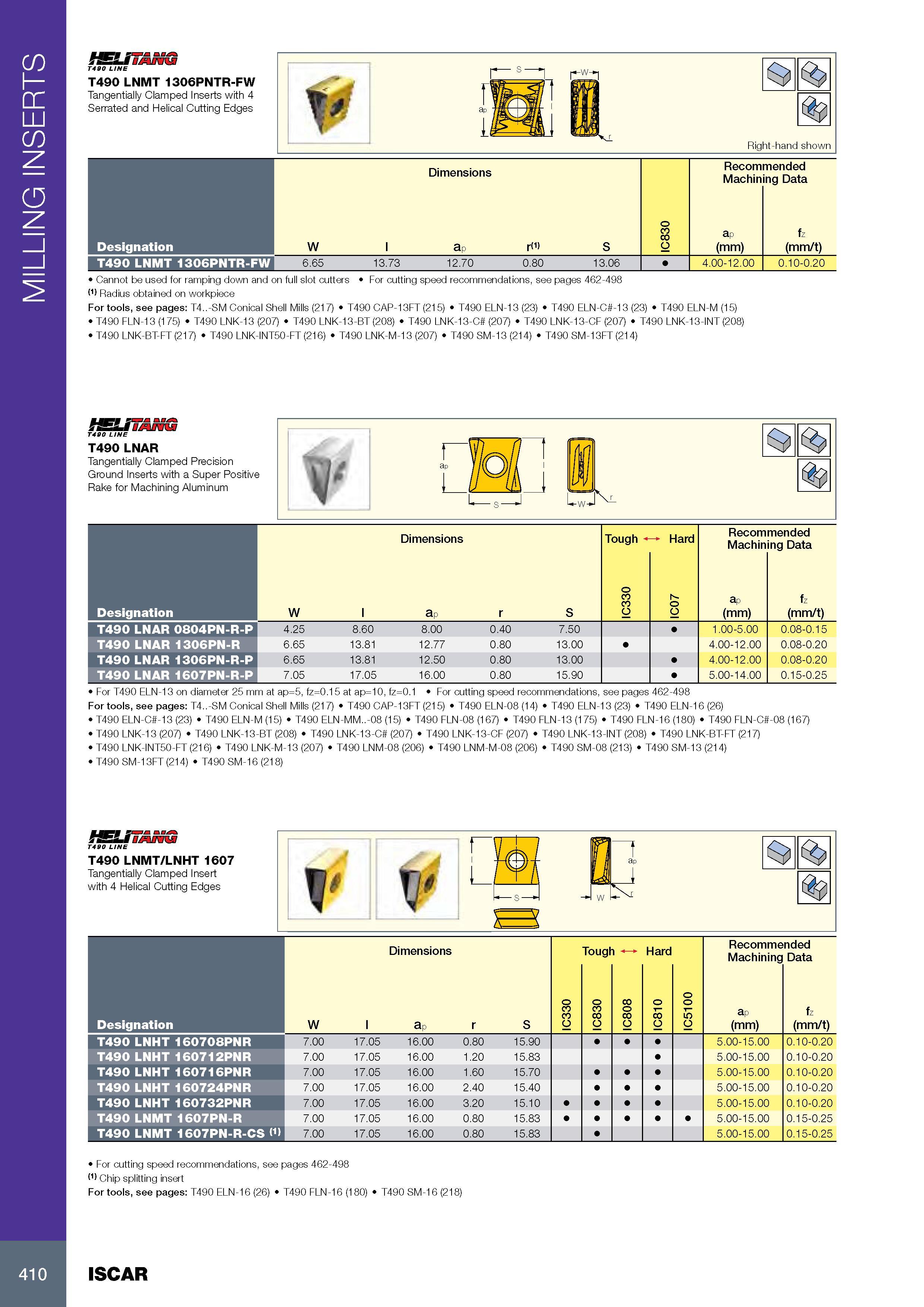

MILLING INSERTS is/uufu T4B0 LINE T490 LNMT 1306PNTR-FW Tangentially Clamped Inserts with 4 Serrated and Helical Cutting Edges Right-hand shown Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l ap r(1) S IC830 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) T490 LNMT 1306PNTR-FW 6.65 13.73 12.70 0.80 13.06 1 4.00-12.00 0.10-0.20 Cannot be used for ramping down and on full slot cutters Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Radius obtained on workpiece For tools, see pages: T4..-SM Conical Shell Mills (217) T490 CAP-13FT (215) T490 ELN-13 (23) T490 ELN-C -13 (23) T490 ELN-M (15) T490 FLN-13 (175) T490 LNK-13 (207) T490 LNK-13-BT (208) T490 LNK-13-C (207) T490 LNK-13-CF (207) T490 LNK-13-INT (208) T490 LNK-BT-FT (217) T490 LNK-INT50-FT (216) T490 LNK-M-13 (207) T490 SM-13 (214) T490 SM-13FT (214) tSUTANG T4B0 LINE T490 LNAR Tangentially Clamped Precision Ground Inserts with a Super Positive Rake for Machining Aluminum Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l ap r S IC330 IC07 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) T490 LNAR 0804PN-R-P 4.25 8.60 8.00 0.40 7.50 1.00-5.00 0.08-0.15 T490 LNAR 1306PN-R 6.65 13.81 12.77 0.80 13.00 4.00-12.00 0.08-0.20 T490 LNAR 1306PN-R-P 6.65 13.81 12.50 0.80 13.00 4.00-12.00 0.08-0.20 T490 LNAR 1607PN-R-P 7.05 17.05 16.00 0.80 15.90 5.00-14.00 0.15-0.25 For T490 ELN-13 on diameter 25 mm at ap=5, fz=0.15 at ap=10, fz=0.1 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: T4..-SM Conical Shell Mills (217) T490 CAP-13FT (215) T490 ELN-08 (14) T490 ELN-13 (23) T490 ELN-16 (26) T490 ELN-C -13 (23) T490 ELN-M (15) T490 ELN-MM..-08 (15) T490 FLN-08 (167) T490 FLN-13 (175) T490 FLN-16 (180) T490 FLN-C -08 (167) T490 LNK-13 (207) T490 LNK-13-BT (208) T490 LNK-13-C (207) T490 LNK-13-CF (207) T490 LNK-13-INT (208) T490 LNK-BT-FT (217) T490 LNK-INT50-FT (216) T490 LNK-M-13 (207) T490 LNM-08 (206) T490 LNM-M-08 (206) T490 SM-08 (213) T490 SM-13 (214) T490 SM-13FT (214) T490 SM-16 (218) tSUTANG T490 LINE T490 LNMT/LNHT 1607 Tangentially Clamped Insert with 4 Helical Cutting Edges T7' Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l ap r S IC330 IC830 IC808 IC810 IC5100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) T490 LNHT 160708PNR 7.00 17.05 16.00 0.80 15.90 5.00-15.00 0.10-0.20 T490 LNHT 160712PNR 7.00 17.05 16.00 1.20 15.83 5.00-15.00 0.10-0.20 T490 LNHT 160716PNR 7.00 17.05 16.00 1.60 15.70 5.00-15.00 0.10-0.20 T490 LNHT 160724PNR 7.00 17.05 16.00 2.40 15.40 5.00-15.00 0.10-0.20 T490 LNHT 160732PNR 7.00 17.05 16.00 3.20 15.10 5.00-15.00 0.10-0.20 T490 LNMT 1607PN-R 7.00 17.05 16.00 0.80 15.83 5.00-15.00 0.15-0.25 T490 LNMT 1607PN-R-CS <1> 7.00 17.05 16.00 0.80 15.83 5.00-15.00 0.15-0.25 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Chip splitting insert For tools, see pages: T490 ELN-16 (26) T490 FLN-16 (180) T490 SM-16 (218) W 410 ISCAR
