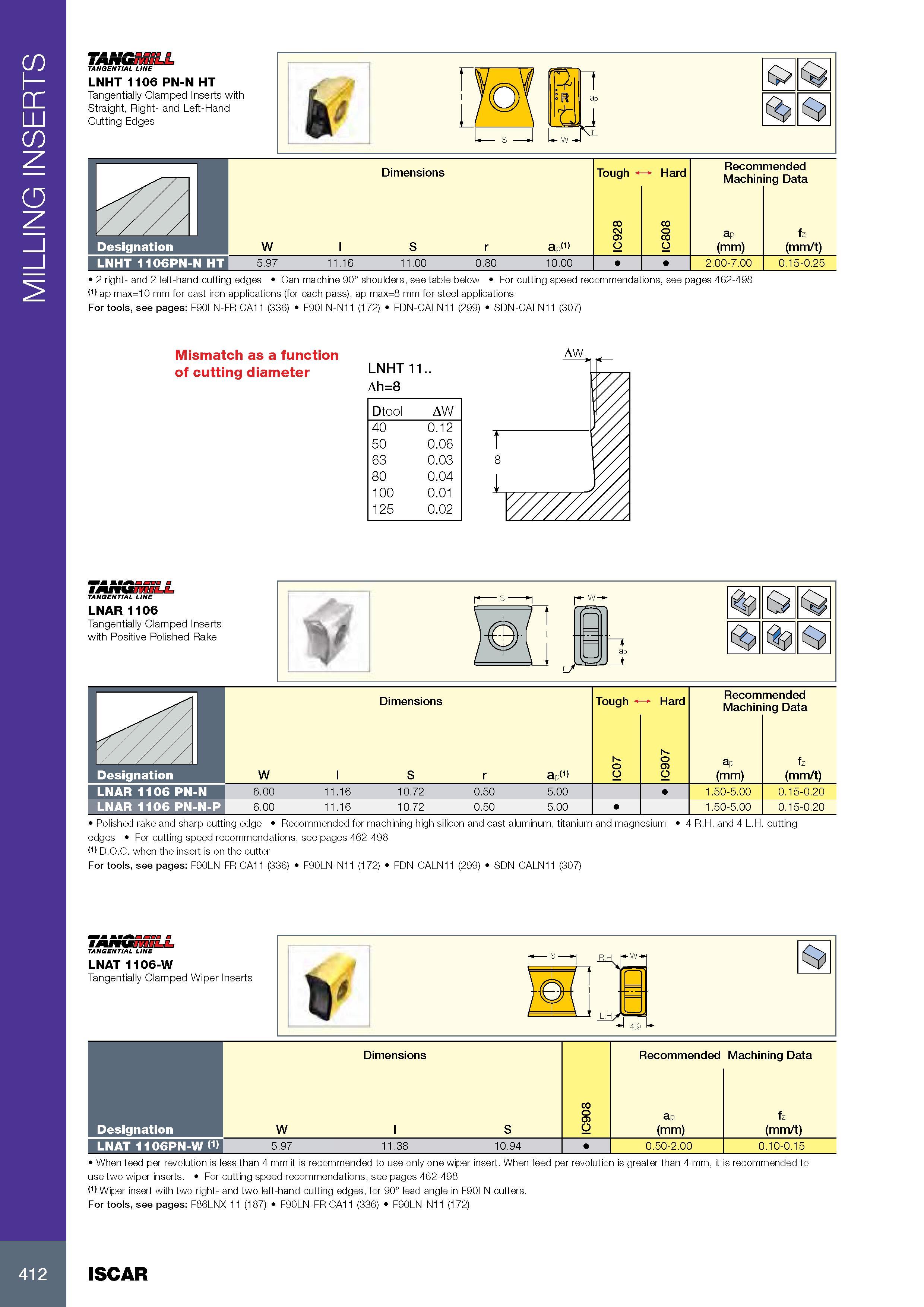

MILLING INSERTS LNHT 1106 PN-N HT Tangentially Clamped Inserts with Straight, Right- and Left-Hand Cutting Edges p :R W -U 1 Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W l S r ap(1) IC928 IC808 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 5.97 11.16 11.00 0.80 10.00 1 1 2.00-7.00 0.15-0.25 Обозначение Designation LNHT 1106PN-N HT 2 right- and 2 left-hand cutting edges Can machine 90° shoulders, see table below Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) ap max=10 mm for cast iron applications (for each pass), ap max=8 mm for steel applications For tools, see pages: F90LN-FR CA11 (336) F90LN-N11 (172) FDN-CALN11 (299) SDN-CALN11 (307) Mismatch as a function of cutting diameter AW LNHT 11.. Ah=8 Dtool AW 40 0.12 50 0.06 63 0.03 80 0.04 100 0.01 125 0.02 TANGENTIAL LINE LNAR 1106 Tangentially Clamped Inserts with Positive Polished Rake p- W- l/ 1 i ap t Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data 0 IC IC907 Глубина резания в мм ap (mm) fz Обозначение Designation W l S r ap(1) (mm/t) LNAR 1106 PN-N 6.00 11.16 10.72 0.50 5.00 1.50-5.00 0.15-0.20 LNAR 1106 PN-N-P 6.00 11.16 10.72 0.50 5.00 1.50-5.00 0.15-0.20 Polished rake and sharp cutting edge Recommended for machining high silicon and cast aluminum, titanium and magnesium edges Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) D.O.C. when the insert is on the cutter For tools, see pages: F90LN-FR CA11 (336) F90LN-N11 (172) FDN-CALN11 (299) SDN-CALN11 (307) 4 R.H. and 4 L.H. cutting LNAT 1106-W Tangentially Clamped Wiper Inserts Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l S IC908 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) LNAT 1106PN-W (1) 5.97 11.38 10.94 1 0.50-2.00 0.10-0.15 When feed per revolution is less than 4 mm it is recommended to use only one wiper insert. When feed per revolution is greater than 4 mm, it is recommended to use two wiper inserts. Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) Wiper insert with two right- and two left-hand cutting edges, for 90° lead angle in F90LN cutters. For tools, see pages: F86LNX-11 (187) F90LN-FR CA11 (336) F90LN-N11 (172) S 412 ISCAR
