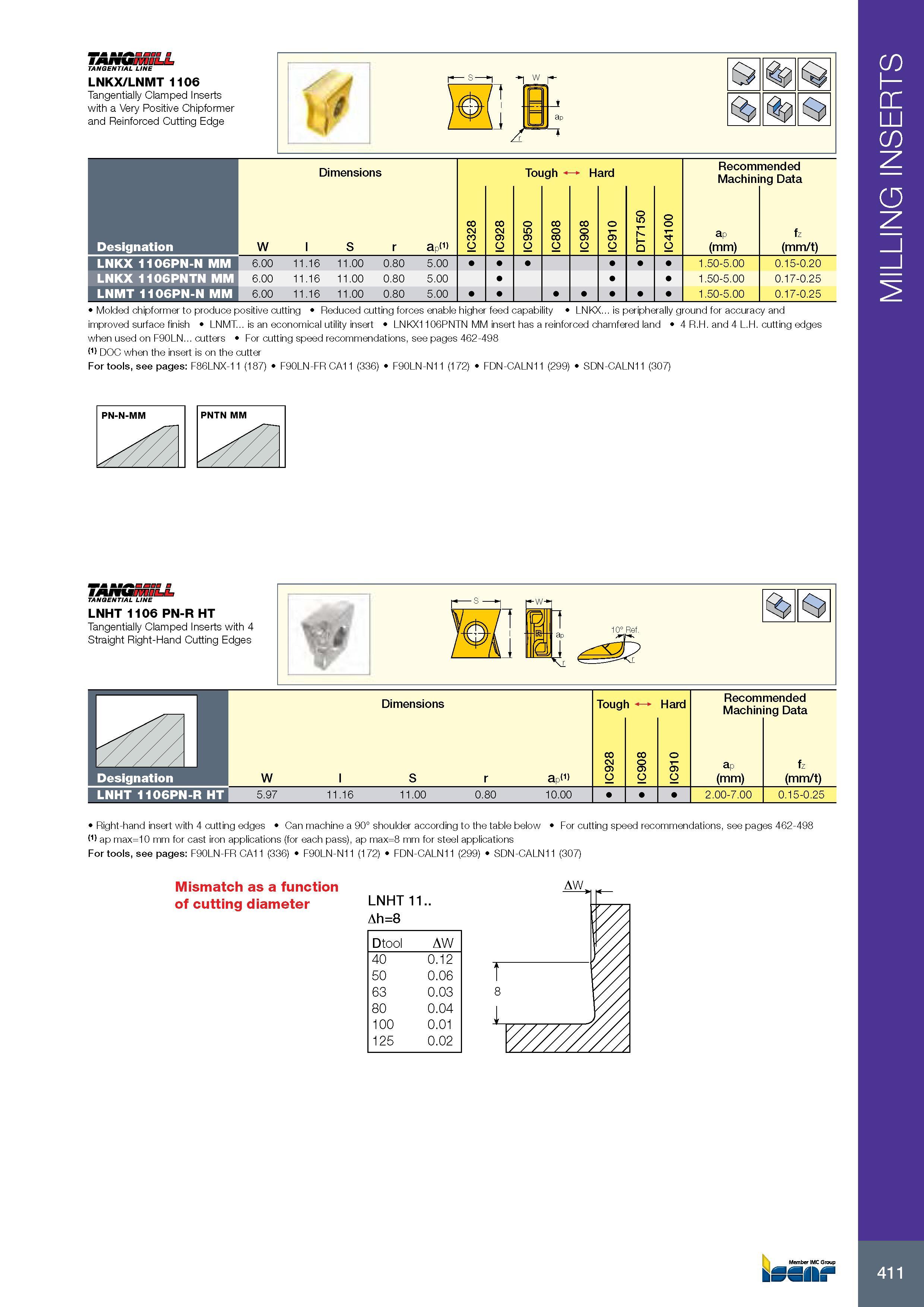

MILLING INSERTS TJ iE nM UNE LNKX/LNMT 1106 Tangentially Clamped Inserts with a Very Positive Chipformer and Reinforced Cutting Edge Обозначение Designation LNKX 1106PN-N MM LNKX 1106PNTN MM LNMT 1106PN-N MM Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W l S r ap(1) IC328 IC928 IC950 IC808 IC908 IC910 DT7150 IC4100 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 6.00 11.16 11.00 0.80 5.00 1.50-5.00 0.15-0.20 6.00 11.16 11.00 0.80 5.00 1.50-5.00 0.17-0.25 6.00 11.16 11.00 0.80 5.00 1.50-5.00 0.17-0.25 Molded chipformer to produce positive cutting Reduced cutting forces enable higher feed capability LNKX... is peripherally ground for accuracy and improved surface finish LNMT... is an economical utility insert LNKX1106PNTN MM insert has a reinforced chamfered land 4 R.H. and 4 L.H. cutting edges when used on F90LN... cutters Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) DOC when the insert is on the cutter For tools, see pages: F86LNX-11 (187) F90LN-FR CA11 (336) F90LN-N11 (172) FDN-CALN11 (299) SDN-CALN11 (307) LNHT 1106 PN-R HT Tangentially Clamped Inserts with 4 Straight Right-Hand Cutting Edges Обозначение Designation LNHT 1106PN-R HT Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W l S r ap(1) IC928 IC908 IC910 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 5.97 11.16 11.00 0.80 10.00 1 1 1 2.00-7.00 0.15-0.25 Right-hand insert with 4 cutting edges Can machine a 90° shoulder according to the table below Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) ap max=10 mm for cast iron applications (for each pass), ap max=8 mm for steel applications For tools, see pages: F90LN-FR CA11 (336) F90LN-N11 (172) FDN-CALN11 (299) SDN-CALN11 (307) Mismatch as a function of cutting diameter AW LNHT 11.. Ah=8 Dtool AW 40 0.12 50 0.06 63 0.03 80 0.04 100 0.01 125 0.02 411 MILLING INSERTS
