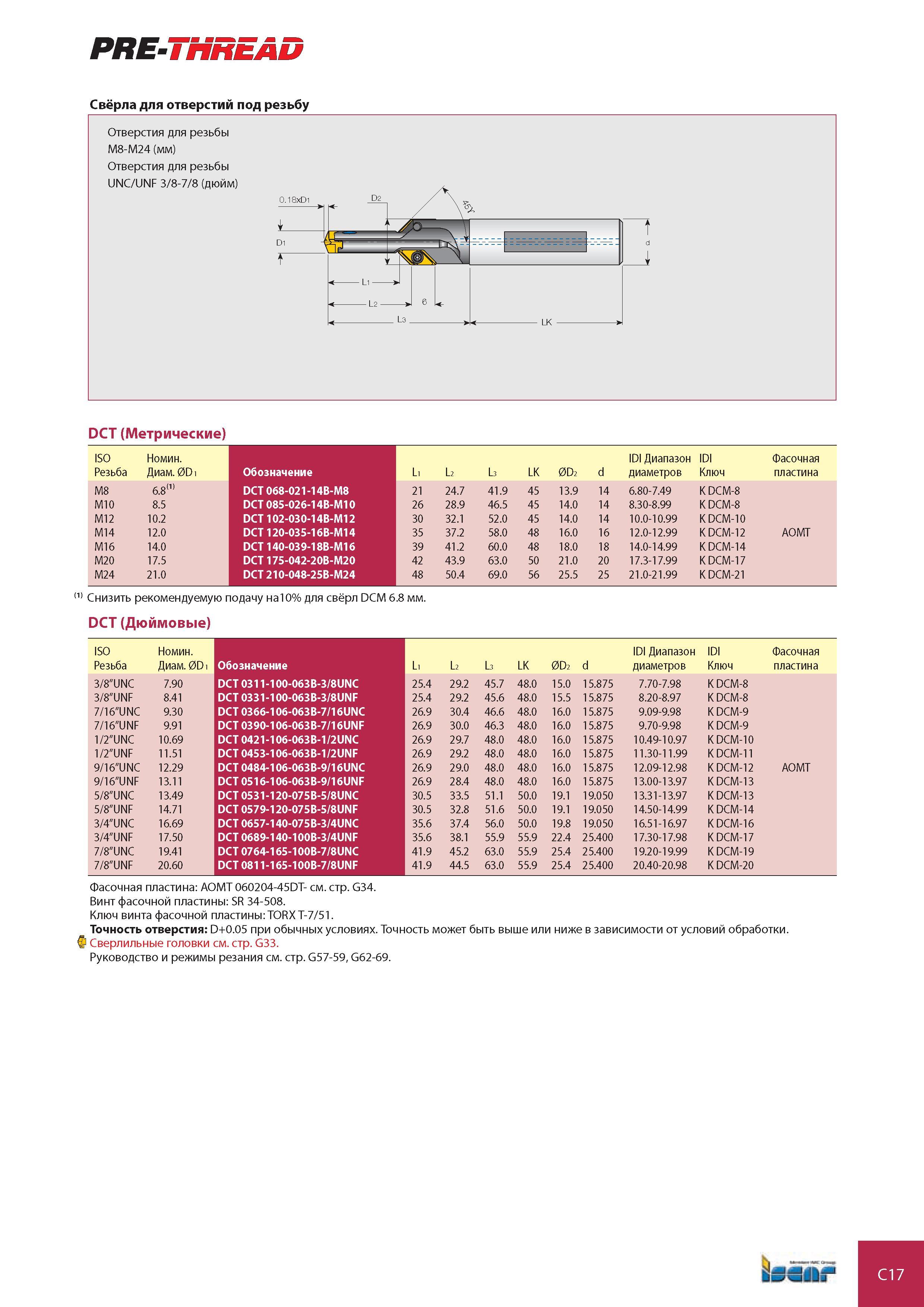

PRE-i nnc.Au Свёрла для отверстий под резьбу Отверстия для резьбы M8-M24 (мм) Отверстия для резьбы UNC/UNF 3/8-7/8 (дюйм) DCT (Метрические) ISO Номин. IDI Диапазон IDI Фасочная Резьба Диам. 0D 1 Обозначение L1 L2 L3 LK 0D2 d диаметров Ключ пластина M8 6.8(,) DCT 068-021-14B-M8 21 24.7 41.9 45 13.9 14 6.80-7.49 K DCM-8 M10 8.5 DCT 085-026-14B-M10 26 28.9 46.5 45 14.0 14 8.30-8.99 K DCM-8 M12 10.2 DCT 102-030-14B-M12 30 32.1 52.0 45 14.0 14 10.0-10.99 K DCM-10 M14 12.0 DCT 120-035-16B-M14 35 37.2 58.0 48 16.0 16 12.0-12.99 K DCM-12 AOMT M16 14.0 DCT 140-039-18B-M16 39 41.2 60.0 48 18.0 18 14.0-14.99 K DCM-14 M20 17.5 DCT 175-042-20B-M20 42 43.9 63.0 50 21.0 20 17.3-17.99 K DCM-17 M24 21.0 DCT 210-048-25B-M24 48 50.4 69.0 56 25.5 25 21.0-21.99 K DCM-21 (1) Снизить рекомендуемую подачу на10% для свёрл DCM 6.8 мм. DCT (Дюймовые) ISO Резьба Номин. Диам. 0D 1 Обозначение L1 L2 L3 LK 0D2 d IDI Диапазон диаметров IDI Ключ Фасочная пластина 3/8"UNC 7.90 DCT 0311-100-063B-3/8UNC 25.4 29.2 45.7 48.0 15.0 15.875 7.70-7.98 K DCM-8 3/8"UNF 8.41 DCT 0331-100-063B-3/8UNF 25.4 29.2 45.6 48.0 15.5 15.875 8.20-8.97 K DCM-8 7/16"UNC 9.30 DCT 0366-106-063B-7/16UNC 26.9 30.4 46.6 48.0 16.0 15.875 9.09-9.98 K DCM-9 7/16"UNF 9.91 DCT 0390-106-063B-7/16UNF 26.9 30.0 46.3 48.0 16.0 15.875 9.70-9.98 K DCM-9 1/2"UNC 10.69 DCT 0421-106-063B-1/2UNC 26.9 29.7 48.0 48.0 16.0 15.875 10.49-10.97 K DCM-10 1/2"UNF 11.51 DCT 0453-106-063B-1/2UNF 26.9 29.2 48.0 48.0 16.0 15.875 11.30-11.99 K DCM-11 9/16"UNC 12.29 DCT 0484-106-063B-9/16UNC 26.9 29.0 48.0 48.0 16.0 15.875 12.09-12.98 K DCM-12 AOMT 9/16”UNF 13.11 DCT 0516-106-063B-9/16UNF 26.9 28.4 48.0 48.0 16.0 15.875 13.00-13.97 K DCM-13 5/8"UNC 13.49 DCT 0531-120-075B-5/8UNC 30.5 33.5 51.1 50.0 19.1 19.050 13.31-13.97 K DCM-13 5/8”UNF 14.71 DCT 0579-120-075B-5/8UNF 30.5 32.8 51.6 50.0 19.1 19.050 14.50-14.99 K DCM-14 3/4"UNC 16.69 DCT 0657-140-075B-3/4UNC 35.6 37.4 56.0 50.0 19.8 19.050 16.51-16.97 K DCM-16 3/4”UNF 17.50 DCT 0689-140-100B-3/4UNF 35.6 38.1 55.9 55.9 22.4 25.400 17.30-17.98 K DCM-17 7/8"UNC 19.41 DCT 0764-165-100B-7/8UNC 41.9 45.2 63.0 55.9 25.4 25.400 19.20-19.99 K DCM-19 7/8”UNF 20.60 DCT 0811-165-100B-7/8UNF 41.9 44.5 63.0 55.9 25.4 25.400 20.40-20.98 K DCM-20 Фасочная пластина AOMT 060204-45DT- см. стр. G34. Винт фасочной пластины SR 34-508. Ключ винта фасочной пластины TORX T-7/51. Точность отверстия D+0.05 при обычных условиях. Точность может быть выше или ниже в зависимости от условий обработки. Сверлильные головки см. стр. G33. Руководство и режимы резания см. стр. G57-59, G62-69. bur C17
