614 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C15

Каталог ISCAR 2008 Вращающийся инструмент Стр. C15 0614 Lab2u

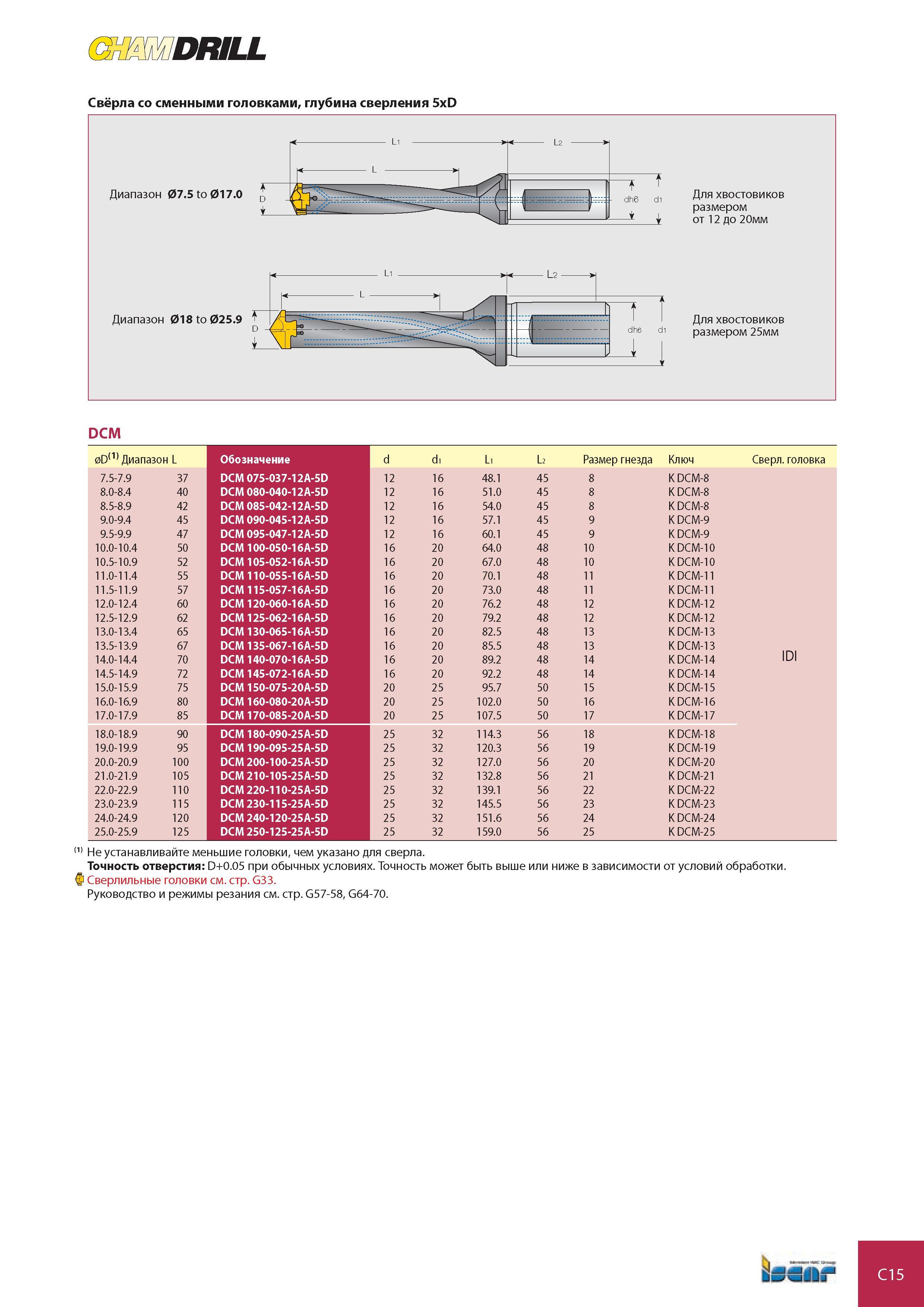

Свёрла со сменными головками, глубина сверления 5xD DCM 0D(1) Диапазон L Обозначение d d1 L1 L2 Размер гнезда Ключ Сверл. головка 7.5-7.9 37 DCM 075-037-12A-5D 12 16 48.1 45 8 K DCM-8 8.0-8.4 40 DCM 080-040-12A-5D 12 16 51.0 45 8 K DCM-8 8.5-8.9 42 DCM 085-042-12A-5D 12 16 54.0 45 8 K DCM-8 9.0-9.4 45 DCM 090-045-12A-5D 12 16 57.1 45 9 K DCM-9 9.5-9.9 47 DCM 095-047-12A-5D 12 16 60.1 45 9 K DCM-9 10.0-10.4 50 DCM 100-050-16A-5D 16 20 64.0 48 10 K DCM-10 10.5-10.9 52 DCM 105-052-16A-5D 16 20 67.0 48 10 K DCM-10 11.0-11.4 55 DCM 110-055-16A-5D 16 20 70.1 48 11 K DCM-11 11.5-11.9 57 DCM 115-057-16A-5D 16 20 73.0 48 11 K DCM-11 12.0-12.4 60 DCM 120-060-16A-5D 16 20 76.2 48 12 K DCM-12 12.5-12.9 62 DCM 125-062-16A-5D 16 20 79.2 48 12 K DCM-12 13.0-13.4 65 DCM 130-065-16A-5D 16 20 82.5 48 13 K DCM-13 13.5-13.9 67 DCM 135-067-16A-5D 16 20 85.5 48 13 K DCM-13 IDI 14.0-14.4 70 DCM 140-070-16A-5D 16 20 89.2 48 14 K DCM-14 14.5-14.9 72 DCM 145-072-16A-5D 16 20 92.2 48 14 K DCM-14 15.0-15.9 75 DCM 150-075-20A-5D 20 25 95.7 50 15 K DCM-15 16.0-16.9 80 DCM 160-080-20A-5D 20 25 102.0 50 16 K DCM-16 17.0-17.9 85 DCM 170-085-20A-5D 20 25 107.5 50 17 K DCM-17 18.0-18.9 90 DCM 180-090-25A-5D 25 32 114.3 56 18 K DCM-18 19.0-19.9 95 DCM 190-095-25A-5D 25 32 120.3 56 19 K DCM-19 20.0-20.9 100 DCM 200-100-25A-5D 25 32 127.0 56 20 K DCM-20 21.0-21.9 105 DCM 210-105-25A-5D 25 32 132.8 56 21 K DCM-21 22.0-22.9 110 DCM 220-110-25A-5D 25 32 139.1 56 22 K DCM-22 23.0-23.9 115 DCM 230-115-25A-5D 25 32 145.5 56 23 K DCM-23 24.0-24.9 120 DCM 240-120-25A-5D 25 32 151.6 56 24 K DCM-24 25.0-25.9 125 DCM 250-125-25A-5D 25 32 159.0 56 25 K DCM-25 (1) Не устанавливайте меньшие головки, чем указано для сверла. Точность отверстия D+0.05 при обычных условиях. Точность может быть выше или ниже в зависимости от условий обработки. S Сверлильные головки см. стр. G33. Руководство и режимы резания см. стр. G57-58, G64-70. bur C15
