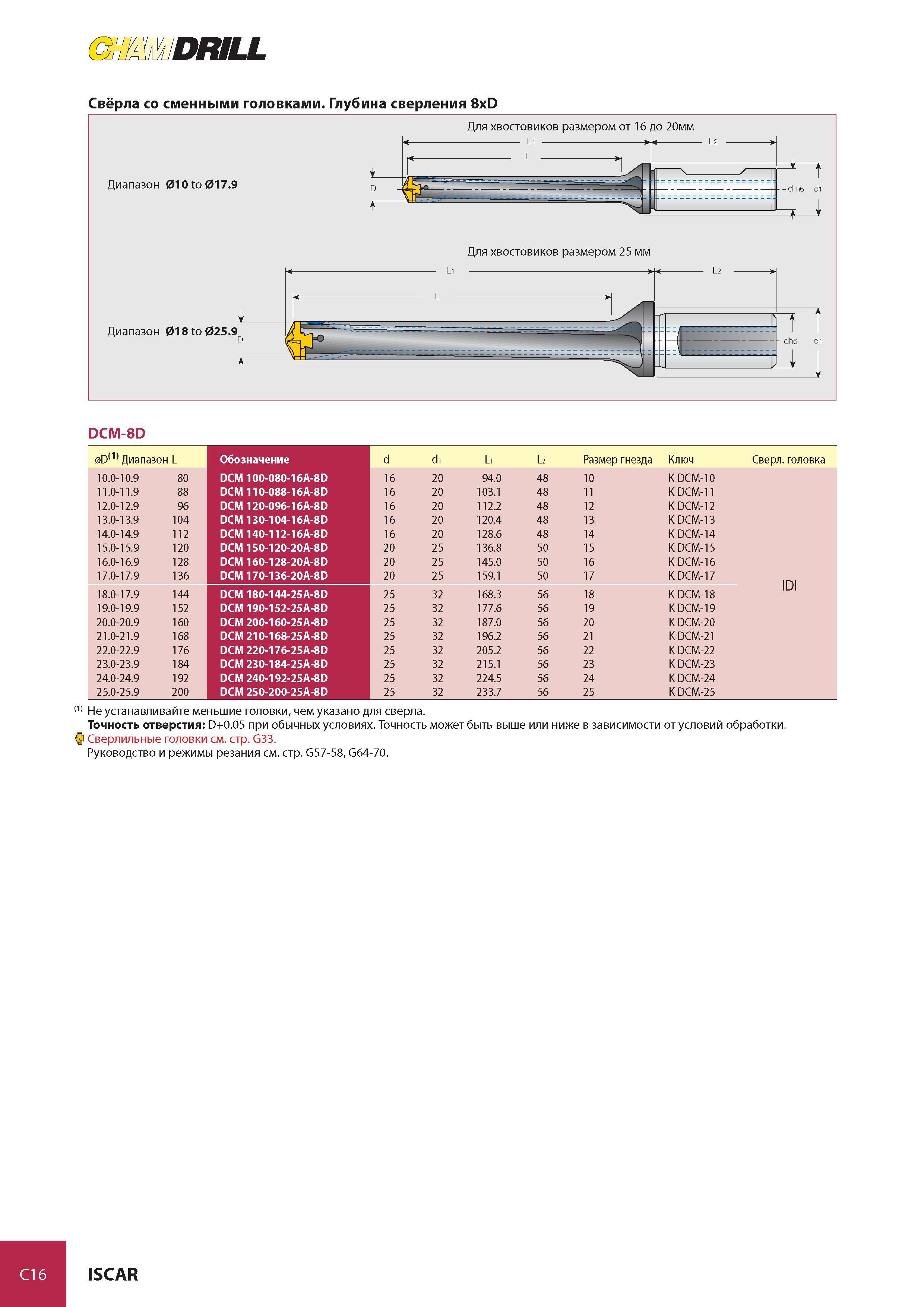

шшоти. Свёрла со сменными головками. Глубина сверления 8xD Диапазон 010 to 017.9 Для хвостовиков размером от 16 до 20мм Li >t<- L2 L 7 - d h6 di A Для хвостовиков размером 25 мм DCM-8D 0D(1) Диапазон L Обозначение d d1 L1 L2 Размер гнезда Ключ Сверл. головка 10.0-10.9 80 DCM 100-080-16A-8D 16 20 94.0 48 10 K DCM-10 11.0-11.9 88 DCM 110-088-16A-8D 16 20 103.1 48 11 K DCM-11 12.0-12.9 96 DCM 120-096-16A-8D 16 20 112.2 48 12 K DCM-12 13.0-13.9 104 DCM 130-104-16A-8D 16 20 120.4 48 13 K DCM-13 14.0-14.9 112 DCM 140-112-16A-8D 16 20 128.6 48 14 K DCM-14 15.0-15.9 120 DCM 150-120-20A-8D 20 25 136.8 50 15 K DCM-15 16.0-16.9 128 DCM 160-128-20A-8D 20 25 145.0 50 16 K DCM-16 17.0-17.9 136 DCM 170-136-20A-8D 20 25 159.1 50 17 K DCM-17 IDI 18.0-17.9 144 DCM 180-144-25A-8D 25 32 168.3 56 18 K DCM-18 19.0-19.9 152 DCM 190-152-25A-8D 25 32 177.6 56 19 K DCM-19 20.0-20.9 160 DCM 200-160-25A-8D 25 32 187.0 56 20 K DCM-20 21.0-21.9 168 DCM 210-168-25A-8D 25 32 196.2 56 21 K DCM-21 22.0-22.9 176 DCM 220-176-25A-8D 25 32 205.2 56 22 K DCM-22 23.0-23.9 184 DCM 230-184-25A-8D 25 32 215.1 56 23 K DCM-23 24.0-24.9 192 DCM 240-192-25A-8D 25 32 224.5 56 24 K DCM-24 25.0-25.9 200 DCM 250-200-25A-8D 25 32 233.7 56 25 K DCM-25 111 Не устанавливайте меньшие головки, чем указано для сверла. Точность отверстия D+0.05 при обычных условиях. Точность может быть выше или ниже в зависимости от условий обработки. S Сверлильные головки см. стр. G33. Руководство и режимы резания см. стр. G57-58, G64-70. C16 ISCAR
