612 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C13

Каталог ISCAR 2008 Вращающийся инструмент Стр. C13 0612 Lab2u

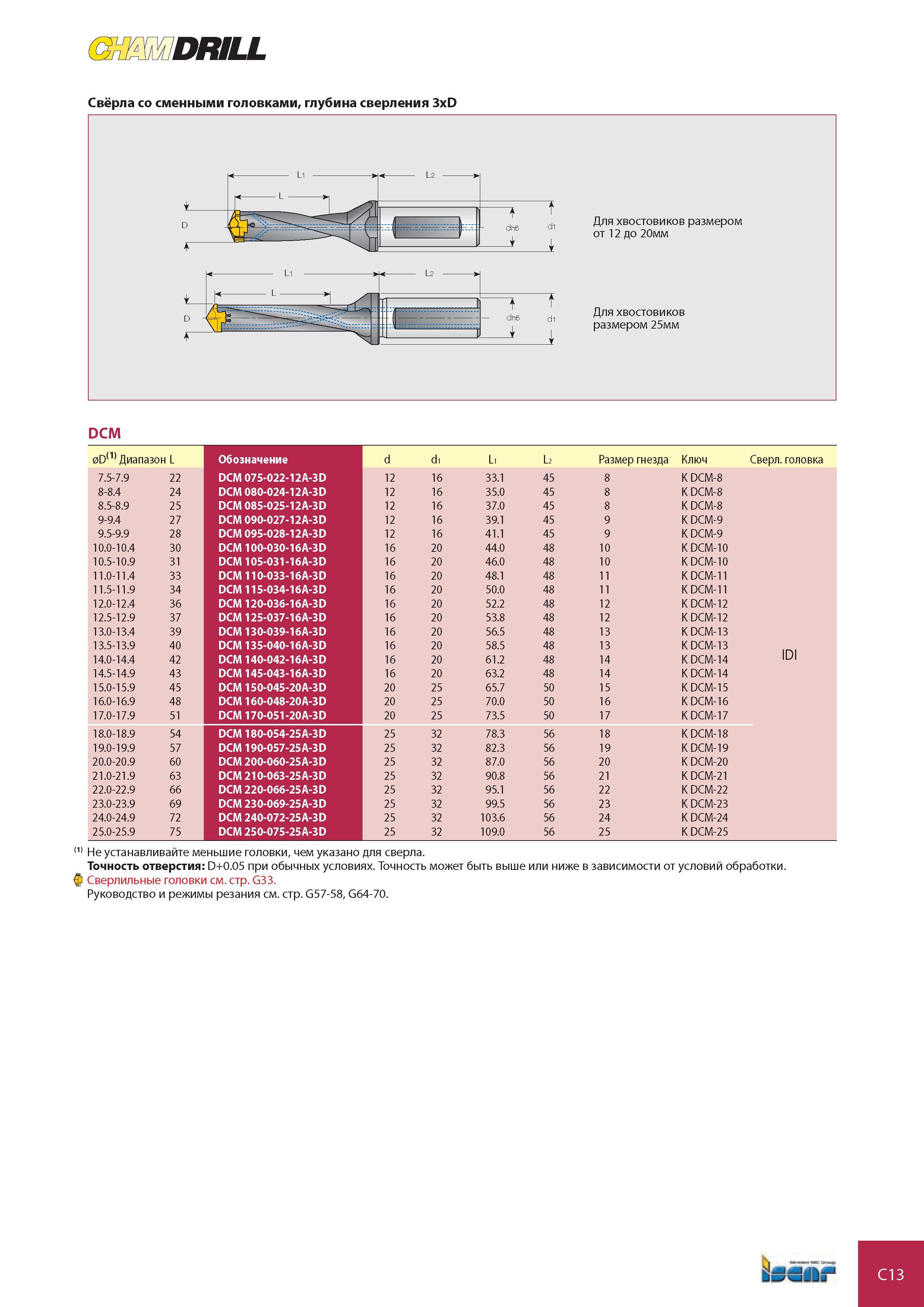

тшоти. Свёрла со сменными головками, глубина сверления 3xD DCM 0D(1) Диапазон L Обозначение d d1 L1 L2 Размер гнезда Ключ Сверл. головка 7.5-7.9 22 DCM 075-022-12A-3D 12 16 33.1 45 8 K DCM-8 8-8.4 24 DCM 080-024-12A-3D 12 16 35.0 45 8 K DCM-8 8.5-8.9 25 DCM 085-025-12A-3D 12 16 37.0 45 8 K DCM-8 9-9.4 27 DCM 090-027-12A-3D 12 16 39.1 45 9 K DCM-9 9.5-9.9 28 DCM 095-028-12A-3D 12 16 41.1 45 9 K DCM-9 10.0-10.4 30 DCM 100-030-16A-3D 16 20 44.0 48 10 K DCM-10 10.5-10.9 31 DCM 105-031-16A-3D 16 20 46.0 48 10 K DCM-10 11.0-11.4 33 DCM 110-033-16A-3D 16 20 48.1 48 11 K DCM-11 11.5-11.9 34 DCM 115-034-16A-3D 16 20 50.0 48 11 K DCM-11 12.0-12.4 36 DCM 120-036-16A-3D 16 20 52.2 48 12 K DCM-12 12.5-12.9 37 DCM 125-037-16A-3D 16 20 53.8 48 12 K DCM-12 13.0-13.4 39 DCM 130-039-16A-3D 16 20 56.5 48 13 K DCM-13 13.5-13.9 40 DCM 135-040-16A-3D 16 20 58.5 48 13 K DCM-13 IDI 14.0-14.4 42 DCM 140-042-16A-3D 16 20 61.2 48 14 K DCM-14 14.5-14.9 43 DCM 145-043-16A-3D 16 20 63.2 48 14 K DCM-14 15.0-15.9 45 DCM 150-045-20A-3D 20 25 65.7 50 15 K DCM-15 16.0-16.9 48 DCM 160-048-20A-3D 20 25 70.0 50 16 K DCM-16 17.0-17.9 51 DCM 170-051-20A-3D 20 25 73.5 50 17 K DCM-17 18.0-18.9 54 DCM 180-054-25A-3D 25 32 78.3 56 18 K DCM-18 19.0-19.9 57 DCM 190-057-25A-3D 25 32 82.3 56 19 K DCM-19 20.0-20.9 60 DCM 200-060-25A-3D 25 32 87.0 56 20 K DCM-20 21.0-21.9 63 DCM 210-063-25A-3D 25 32 90.8 56 21 K DCM-21 22.0-22.9 66 DCM 220-066-25A-3D 25 32 95.1 56 22 K DCM-22 23.0-23.9 69 DCM 230-069-25A-3D 25 32 99.5 56 23 K DCM-23 24.0-24.9 72 DCM 240-072-25A-3D 25 32 103.6 56 24 K DCM-24 25.0-25.9 75 DCM 250-075-25A-3D 25 32 109.0 56 25 K DCM-25 111 Не устанавливайте меньшие головки, чем указано для сверла. Точность отверстия D+0.05 при обычных условиях. Точность может быть выше или ниже в зависимости от условий обработки. 5 Сверлильные головки см. стр. G33. Руководство и режимы резания см. стр. G57-58, G64-70. bur C13
