610 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C11

Каталог ISCAR 2008 Вращающийся инструмент Стр. C11 0610 Lab2u

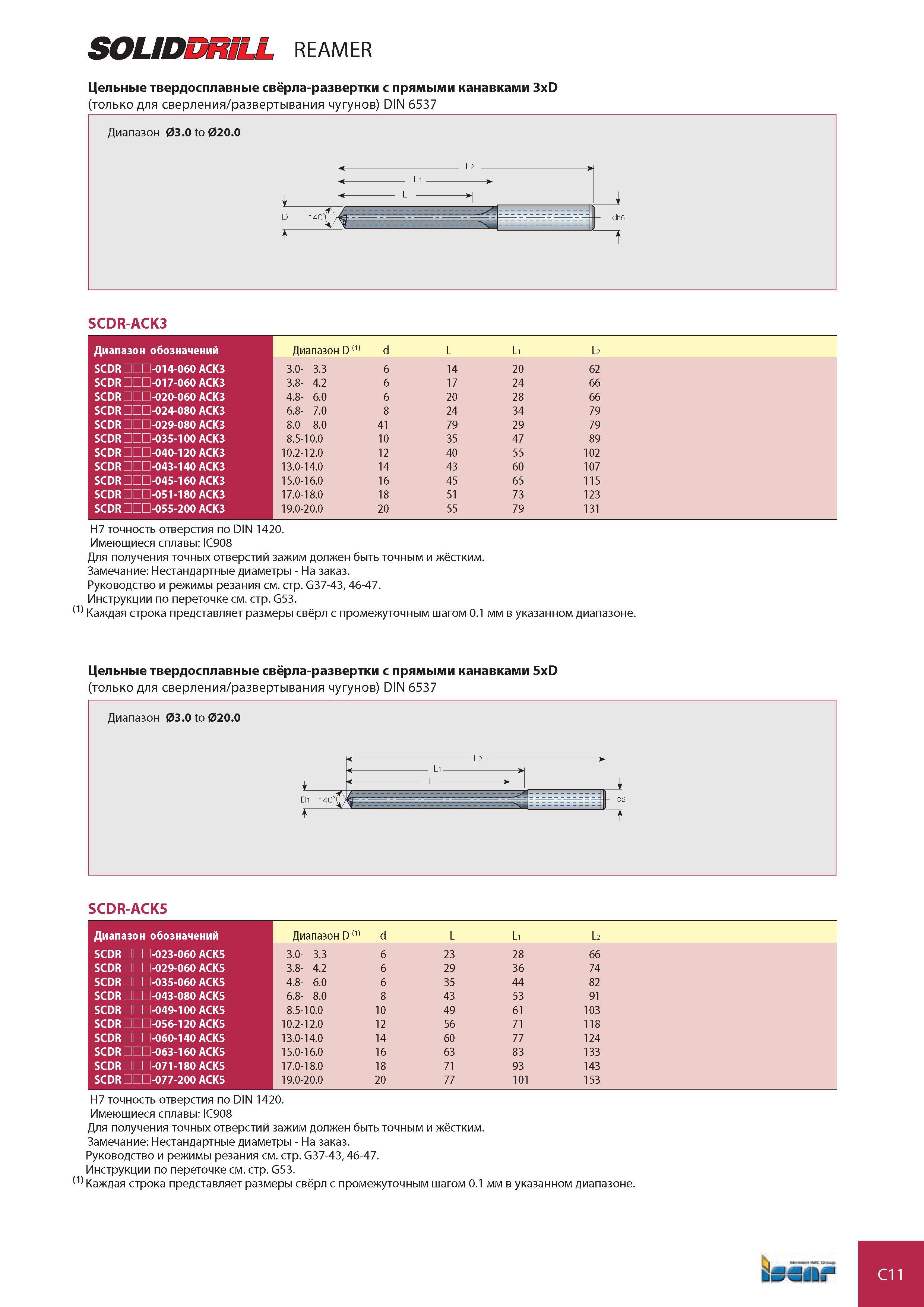

SOUDSMEJL REAMER Цельные твердосплавные свёрла-развертки с прямыми канавками 3xD (только для сверления/развертывания чугунов) DIN 6537 Диапазон 03.0 to 020.0 L2 Li SCDR-ACK3 Диапазон обозначений Диапазон D 1,1 d L L1 L2 SCDR -014-060 ACK3 3.0- 3.3 6 14 20 62 SCDR -017-060 ACK3 3.8- 4.2 6 17 24 66 SCDR -020-060 ACK3 4.8- 6.0 6 20 28 66 SCDR -024-080 ACK3 6.8- 7.0 8 24 34 79 SCDR -029-080 ACK3 8.0 8.0 41 79 29 79 SCDR -035-100 ACK3 8.5-10.0 10 35 47 89 SCDR -040-120 ACK3 10.2-12.0 12 40 55 102 SCDR -043-140 ACK3 13.0-14.0 14 43 60 107 SCDR -045-160 ACK3 15.0-16.0 16 45 65 115 SCDR -051-180 ACK3 17.0-18.0 18 51 73 123 SCDR -055-200 ACK3 19.0-20.0 20 55 79 131 H7 точность отверстия по DIN 1420. Имеющиеся сплавы IC908 Для получения точных отверстий зажим должен быть точным и жёстким. Замечание Нестандартные диаметры - На заказ. Руководство и режимы резания см. стр. G37-43, 46-47. Инструкции по переточке см. стр. G53. (1) Каждая строка представляет размеры свёрл с промежуточным шагом 0.1 мм в указанном диапазоне. Цельные твердосплавные свёрла-развертки с прямыми канавками 5xD (только для сверления/развертывания чугунов) DIN 6537 Диапазон 03.0 to 020.0 1 s SCDR-ACK5 Диапазон обозначений Диапазон D 111 d L L1 L2 SCDR -023-060 ACK5 3.0- 3.3 6 23 28 66 SCDR -029-060 ACK5 2 4 8- 3 6 29 36 74 SCDR -035-060 ACK5 4.8- 6.0 6 35 44 82 SCDR -043-080 ACK5 6.8- 8.0 8 43 53 91 SCDR -049-100 ACK5 8.5-10.0 10 49 61 103 SCDR -056-120 ACK5 10.2-12.0 12 56 71 118 SCDR -060-140 ACK5 13.0-14.0 14 60 77 124 SCDR -063-160 ACK5 15.0-16.0 16 63 83 133 SCDR -071-180 ACK5 17.0-18.0 18 71 93 143 SCDR -077-200 ACK5 19.0-20.0 20 77 101 153 H7 точность отверстия по DIN 1420. Имеющиеся сплавы IC908 Для получения точных отверстий зажим должен быть точным и жёстким. Замечание Нестандартные диаметры - На заказ. Руководство и режимы резания см. стр. G37-43, 46-47. Инструкции по переточке см. стр. G53. (1) Каждая строка представляет размеры свёрл с промежуточным шагом 0.1 мм в указанном диапазоне. bur C11
