607 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C8

Каталог ISCAR 2008 Вращающийся инструмент Стр. C8 0607 Lab2u

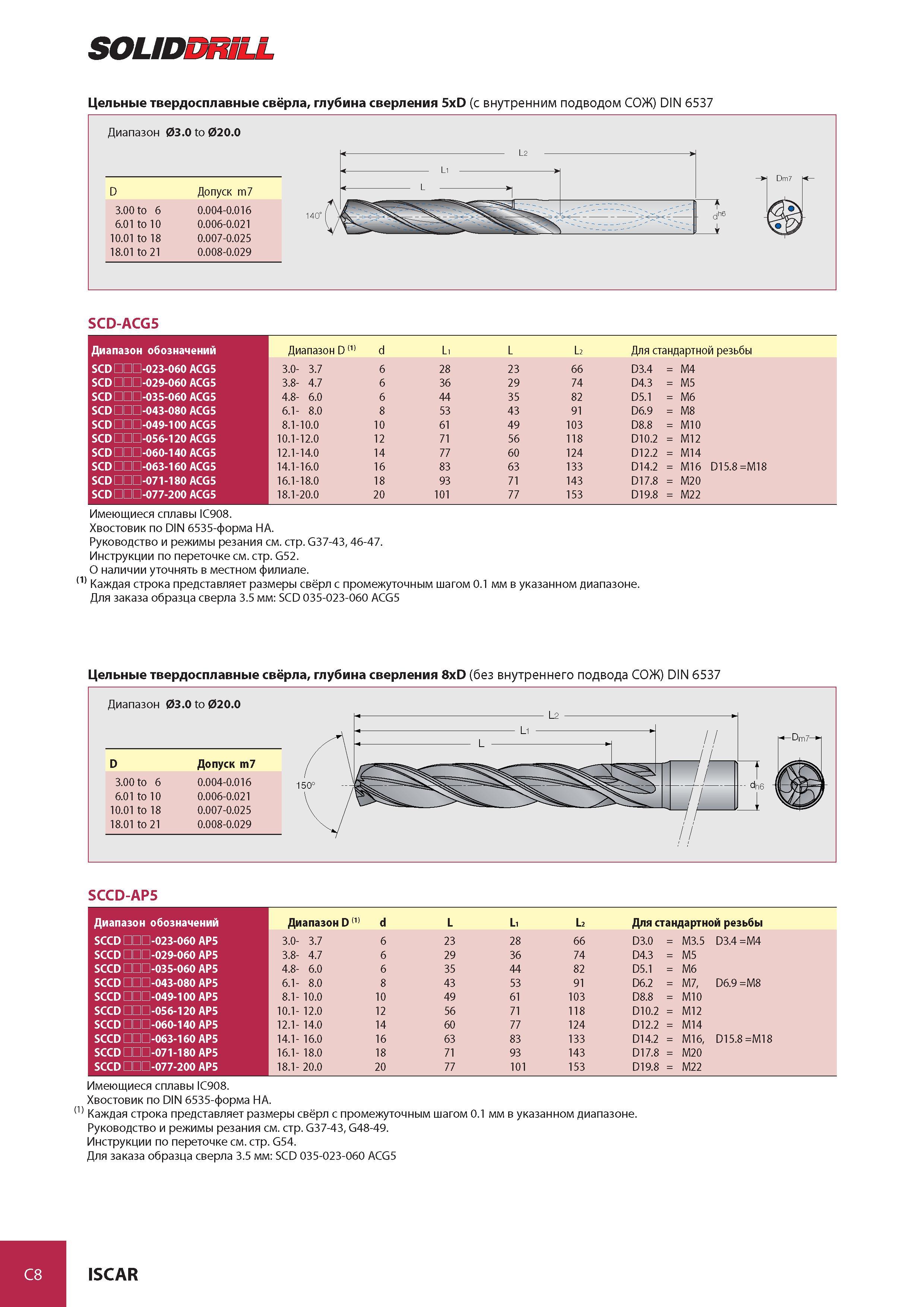

SOLIDDRILL Цельные твердосплавные свёрла, глубина сверления 5xD (с внутренним подводом СОЖ) DIN 6537 SCD-ACG5 Диапазон обозначений Диапазон D 111 d L1 L L2 Для стандартной резьбы SCD -023-060 ACG5 ГО 0- СП 6 28 23 66 D3.4 = M4 SCD :Ш-029-060 ACG5 8- го 6 36 29 74 D4.3 = M5 SCD -035-060 ACG5 0 6 8- 6 44 35 82 D5.1 = M6 SCD :Ш-043-080 ACG5 6.1- 8.0 8 53 43 91 D6.9 = M8 SCD -049-100 ACG5 8.1-10.0 10 61 49 103 D8.8 = M10 SCD -056-120 ACG5 10.1-12.0 12 71 56 118 D10.2 = M12 SCD -060-140 ACG5 12.1-14.0 14 77 60 124 D12.2 = M14 SCD -063-160 ACG5 14.1-16.0 16 83 63 133 D14.2 = M16 D15.8 =M18 SCD -071-180 ACG5 16.1-18.0 18 93 71 143 D17.8 = M20 SCD -077-200 ACG5 18.1-20.0 20 101 77 153 D19.8 = M22 Имеющиеся сплавы IC908. Хвостовик по DIN 6535-форма HA. Руководство и режимы резания см. стр. G37-43, 46-47. Инструкции по переточке см. стр. G52. О наличии уточнять в местном филиале. (1) Каждая строка представляет размеры свёрл с промежуточным шагом 0.1 мм в указанном диапазоне. Для заказа образца сверла 3.5 мм SCD 035-023-060 AcG5 Цельные твердосплавные свёрла, глубина сверления 8xD (без внутреннего подвода СОЖ) DIN 6537 SCCD-AP5 Диапазон обозначений Диапазон D (1) d L L1 L2 Для стандартной резьбы SCCD -023-060 AP5 3.0- 3.7 6 23 28 66 D3.0 = M3.5 D3.4 =M4 SCCD -029-060 AP5 3.8- 4.7 6 29 36 74 D4.3 = M5 SCCD -035-060 AP5 4.8- 6.0 6 35 44 82 D5.1 = M6 SCCD -043-080 AP5 0 8 6. 8 43 53 91 D6.2 = M7, D6.9 =M8 SCCD -049-100 AP5 8.1- 10.0 10 49 61 103 D8.8 = M10 SCCD -056-120 AP5 10.1- 12.0 12 56 71 118 D10.2 = M12 SCCD -060-140 AP5 12.1- 14.0 14 60 77 124 D12.2 = M14 SCCD -063-160 AP5 14.1- 16.0 16 63 83 133 D14.2 = M16, D15.8 =M18 SCCD -071-180 AP5 16.1- 18.0 18 71 93 143 D17.8 = M20 SCCD -077-200 AP5 18.1- 20.0 20 77 101 153 D19.8 = M22 Имеющиеся сплавы IC908. Хвостовик по DIN 6535-форма HA. (1) Каждая строка представляет размеры свёрл с промежуточным шагом 0.1 мм в указанном диапазоне. Руководство и режимы резания см. стр. G37-43, G48-49. Инструкции по переточке см. стр. G54. Для заказа образца сверла 3.5 мм SCD 035-023-060 ACG5 C8 ISCAR
