613 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C14

Каталог ISCAR 2008 Вращающийся инструмент Стр. C14 0613 Lab2u

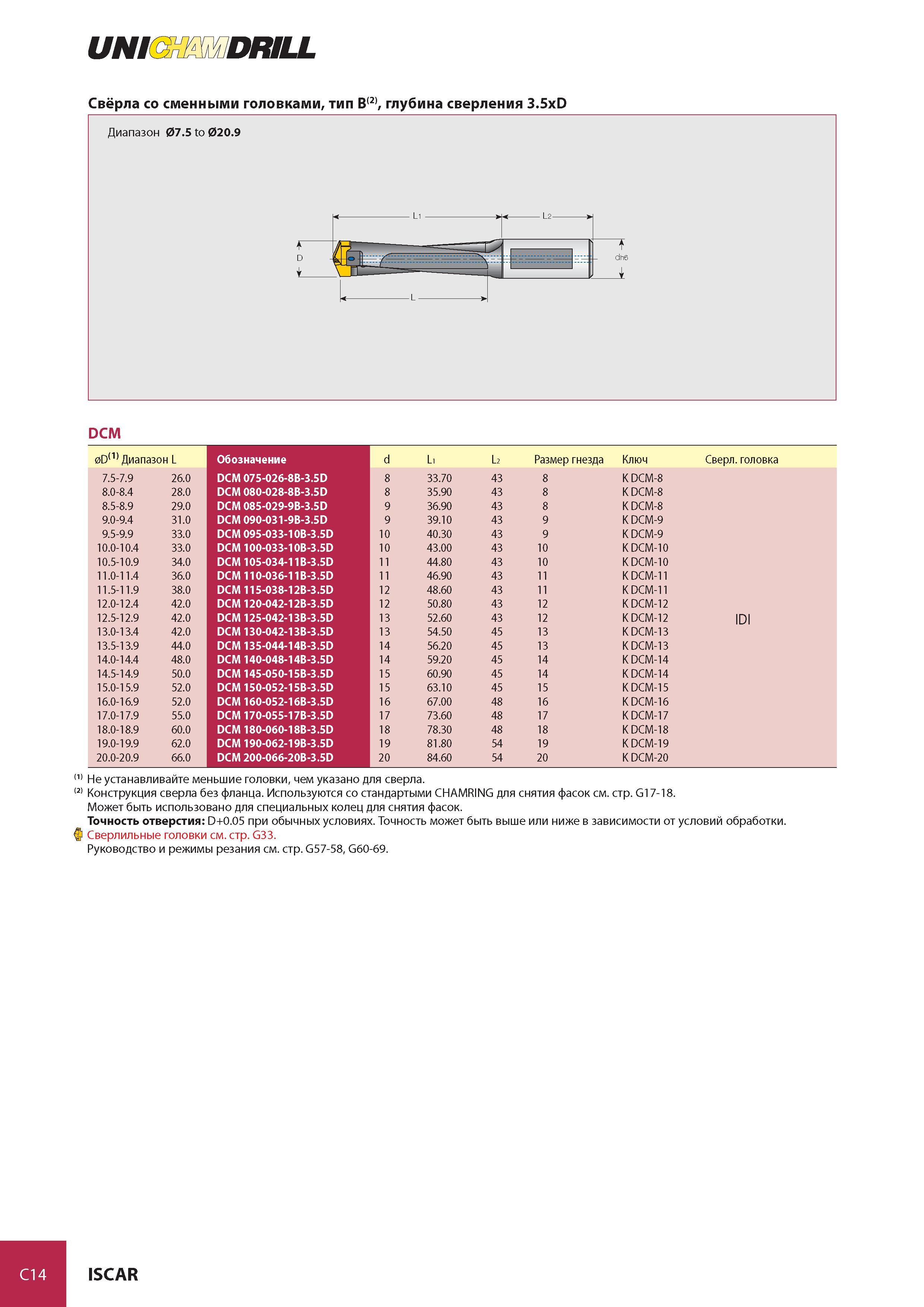

UN DRILL Свёрла со сменными головками, тип B(2), глубина сверления 3.5xD DCM 0D(1) Диапазон L Обозначение d L1 L2 Размер гнезда Ключ Сверл. головка 7.5-7.9 26.0 DCM 075-026-8B-3.5D 8 33.70 43 8 K DCM-8 8.0-8.4 28.0 DCM 080-028-8B-3.5D 8 35.90 43 8 K DCM-8 8.5-8.9 29.0 DCM 085-029-9B-3.5D 9 36.90 43 8 K DCM-8 9.0-9.4 31.0 DCM 090-031-9B-3.5D 9 39.10 43 9 K DCM-9 9.5-9.9 33.0 DCM 095-033-10B-3.5D 10 40.30 43 9 K DCM-9 10.0-10.4 33.0 DCM 100-033-10B-3.5D 10 43.00 43 10 K DCM-10 10.5-10.9 34.0 DCM 105-034-11B-3.5D 11 44.80 43 10 K DCM-10 11.0-11.4 36.0 DCM 110-036-11B-3.5D 11 46.90 43 11 K DCM-11 11.5-11.9 38.0 DCM 115-038-12B-3.5D 12 48.60 43 11 K DCM-11 12.0-12.4 42.0 DCM 120-042-12B-3.5D 12 50.80 43 12 K DCM-12 12.5-12.9 42.0 DCM 125-042-13B-3.5D 13 52.60 43 12 K DCM-12 IDI 13.0-13.4 42.0 DCM 130-042-13B-3.5D 13 54.50 45 13 K DCM-13 13.5-13.9 44.0 DCM 135-044-14B-3.5D 14 56.20 45 13 K DCM-13 14.0-14.4 48.0 DCM 140-048-14B-3.5D 14 59.20 45 14 K DCM-14 14.5-14.9 50.0 DCM 145-050-15B-3.5D 15 60.90 45 14 K DCM-14 15.0-15.9 52.0 DCM 150-052-15B-3.5D 15 63.10 45 15 K DCM-15 16.0-16.9 52.0 DCM 160-052-16B-3.5D 16 67.00 48 16 K DCM-16 17.0-17.9 55.0 DCM 170-055-17B-3.5D 17 73.60 48 17 K DCM-17 18.0-18.9 60.0 DCM 180-060-18B-3.5D 18 78.30 48 18 K DCM-18 19.0-19.9 62.0 DCM 190-062-19B-3.5D 19 81.80 54 19 K DCM-19 20.0-20.9 66.0 DCM 200-066-20B-3.5D 20 84.60 54 20 K DCM-20 (1) Не устанавливайте меньшие головки, чем указано для сверла. (2) Конструкция сверла без фланца. Используются со стандартыми CHAMRING для снятия фасок см. стр. G17-18. Может быть использовано для специальных колец для снятия фасок. Точность отверстия D+0.05 при обычных условиях. Точность может быть выше или ниже в зависимости от условий обработки. 5 Сверлильные головки см. стр. G33. Руководство и режимы резания см. стр. G57-58, G60-69. C14 ISCAR
