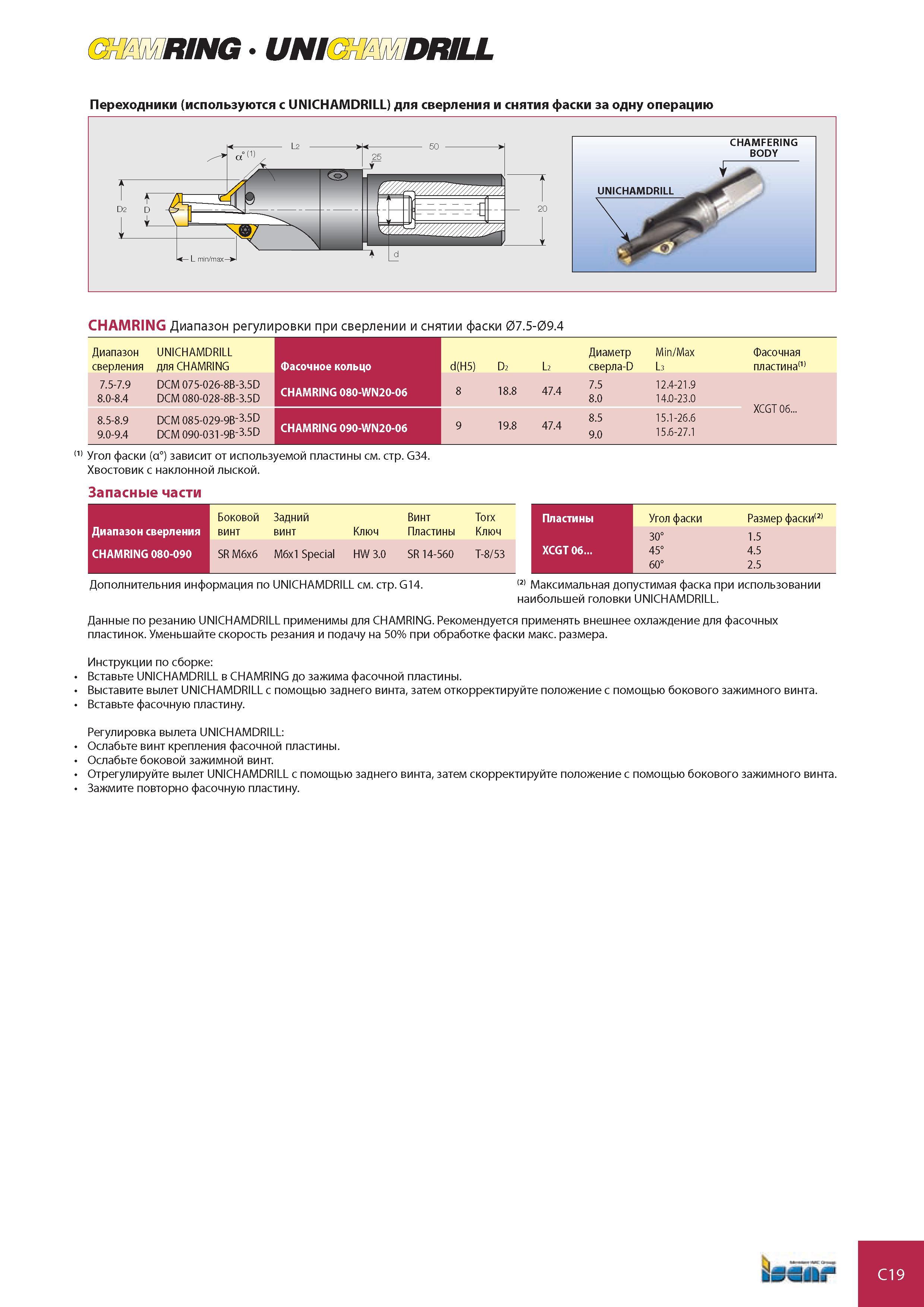

тштыв итшшории. Переходники (используются с UNICHAMDRILL) для сверления и снятия фаски за одну операцию CHAMRING Диапазон регулировки при сверлении и снятии фаски 07.5-09.4 Диапазон UNICHAMDRILL сверления для CHAMRING Фасочное кольцо Диаметр Min/Max Фасочная d(H5) D2 L2 сверла-D L3 пластина(,) 7.5-7.9 DCM 075-026-8B-3.5D 8.0-8.4 DCM 080-028-8B-3.5D 8.5-8.9 DCM 085-029-9B-3.5D 9.0-9.4 DCM 090-031-9B-3-5D CHAMRING 080-WN20-06 7 5 12 4-21 9 8 18.8 47Л 8.0 14:0-23:0 XCGT 06... 8.5 15.1-26.6 9 19.8 47.4 9.0 15.6-27.1 CHAMRING 090-WN20-06 (1) Угол фаски (а°) зависит от используемой пластины см. стр. G34. Хвостовик с наклонной лыской. Запасные части Диапазон сверления Боковой винт Задний винт Ключ Винт Пластины Torx Ключ CHAMRING 080-090 SR M6x6 M6x1 Special HW 3.0 SR 14-560 T-8/53 Пластины Угол фаски Размер фаски(2) XCGT 06... 30° 1.5 45° 4.5 60° 2.5 Дополнительния информация по UNICHAMDRILL см. стр. G14. (2) Максимальная допустимая фаска при использовании наибольшей головки UNICHAMDRILL. Данные по резанию UNICHAMDRILL применимы для CHAMRING. Рекомендуется применять внешнее охлаждение для фасочных пластинок. Уменьшайте скорость резания и подачу на 50% при обработке фаски макс. размера. Инструкции по сборке Вставьте UNICHAMDRILL в CHAMRING до зажима фасочной пластины. Выставите вылет UNICHAMDRILL с помощью заднего винта, затем откорректируйте положение с помощью бокового зажимного винта. Вставьте фасочную пластину. Регулировка вылета UNICHAMDRILL Ослабьте винт крепления фасочной пластины. Ослабьте боковой зажимной винт. Отрегулируйте вылет UNICHAMDRILL с помощью заднего винта, затем скорректируйте положение с помощью бокового зажимного винта. Зажмите повторно фасочную пластину. bur C19
