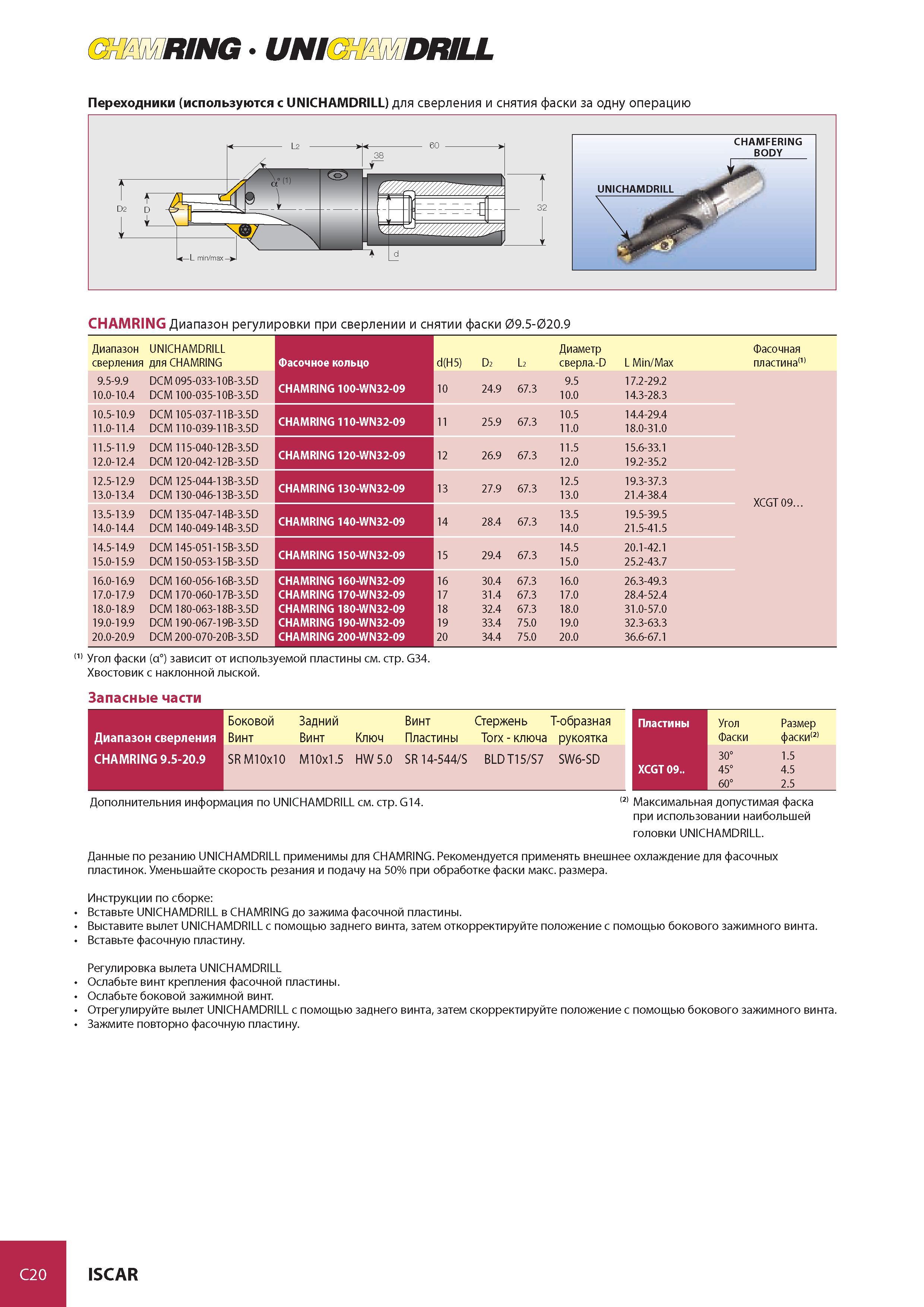

тштыв итшшории. Переходники (используются с UNICHAMDRILL) для сверления и снятия фаски за одну операцию CHAMRING Диапазон регулировки при сверлении и снятии фаски 09.5-020.9 Диапазон UNICHAMDRILL сверления для CHAMRING Фасочное кольцо d(H5) D2 L2 Диаметр сверла.-D L Min/Max Фасочная пластина(1) 9.5-9.9 10.0-10.4 DCM 095-033-10B-3.5D DCM 100-035-10B-3.5D CHAMRING 100-WN32-09 10 24.9 67.3 9.5 10.0 17.2-29.2 14.3-28.3 10.5-10.9 11.0-11.4 DCM 105-037-11B-3.5D DCM 110-039-11B-3.5D CHAMRING 110-WN32-09 11 25.9 67.3 10.5 11.0 14.4-29.4 18.0-31.0 11.5-11.9 12.0-12.4 DCM 115-040-12B-3.5D DCM 120-042-12B-3.5D CHAMRING 120-WN32-09 12 26.9 67.3 11.5 12.0 15.6-33.1 19.2-35.2 12.5-12.9 13.0-13.4 DCM 125-044-13B-3.5D DCM 130-046-13B-3.5D CHAMRING 130-WN32-09 13 27.9 67.3 12.5 13.0 19.3-37.3 21.4-38.4 XCGT 09... 13.5-13.9 14.0-14.4 DCM 135-047-14B-3.5D DCM 140-049-14B-3.5D CHAMRING 140-WN32-09 14 28.4 67.3 13.5 14.0 19.5-39.5 21.5-41.5 14.5-14.9 15.0-15.9 DCM 145-051-15B-3.5D DCM 150-053-15B-3.5D CHAMRING 150-WN32-09 15 29.4 67.3 14.5 15.0 20.1-42.1 25.2-43.7 16.0-16.9 DCM 160-056-16B-3.5D CHAMRING 160-WN32-09 16 30.4 67.3 16.0 26.3-49.3 17.0-17.9 DCM 170-060-17B-3.5D CHAMRING 170-WN32-09 17 31.4 67.3 17.0 28.4-52.4 18.0-18.9 DCM 180-063-18B-3.5D CHAMRING 180-WN32-09 18 32.4 67.3 18.0 31.0-57.0 19.0-19.9 DCM 190-067-19B-3.5D CHAMRING 190-WN32-09 19 33.4 75.0 19.0 32.3-63.3 20.0-20.9 DCM 200-070-20B-3.5D CHAMRING 200-WN32-09 20 34.4 75.0 20.0 36.6-67.1 (1) Угол фаски (а°) зависит от используемой пластины см. стр. G34. Хвостовик с наклонной лыской. Запасные части Диапазон сверления Боковой Винт Задний Винт Ключ Винт Пластины Стержень Torx - ключа Т-образная рукоятка CHAMRING 9.5-20.9 SR M10x10 M10x1.5 HW 5.0 SR 14-544/S BLDT15/S7 SW6-SD Пластины Угол Размер Фаски фаски(2) XCGT 09.. 5.5 5 LO 346 Дополнительния информация по UNICHAMDRILL см. стр. G14. (2) Максимальная допустимая фаска при использовании наибольшей головки UNICHAMDRILL. Данные по резанию UNICHAMDRILL применимы для CHAMRING. Рекомендуется применять внешнее охлаждение для фасочных пластинок. Уменьшайте скорость резания и подачу на 50% при обработке фаски макс. размера. Инструкции по сборке Вставьте UNICHAMDRILL в CHAMRING до зажима фасочной пластины. Выставите вылет UNICHAMDRILL с помощью заднего винта, затем откорректируйте положение с помощью бокового зажимного винта. Вставьте фасочную пластину. Регулировка вылета UNICHAMDRILL Ослабьте винт крепления фасочной пластины. Ослабьте боковой зажимной винт. Отрегулируйте вылет UNICHAMDRILL с помощью заднего винта, затем скорректируйте положение с помощью бокового зажимного винта. Зажмите повторно фасочную пластину. C20 ISCAR
