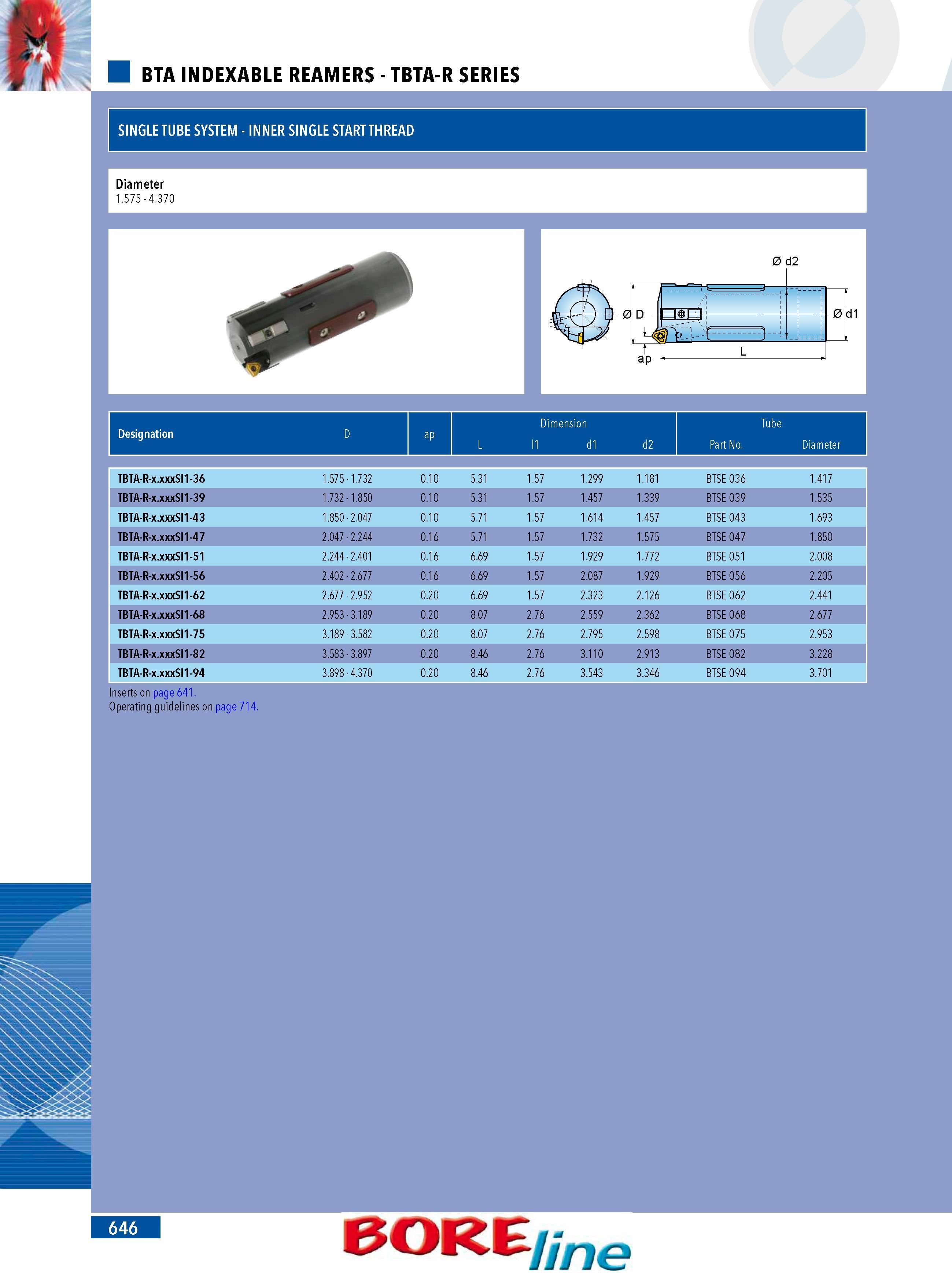

BTA INDEXABLE REAMERS - TBTA-R SERIES SINGLE TUBE SYSTEM - INNER SINGLE START THREAD Designation Dimension Tube L 11 d1 d2 Part No. Diameter TBTA-R-x.xxxSI1-36 1.575 - 1.732 0.10 5.31 1.57 1.299 1.181 BTSE 036 1.417 TBTA-R-x.xxxSI1-39 1.732 - 1.850 0.10 5.31 1.57 1.457 1.339 BTSE 039 1.535 TBTA-R-x.xxxSI1-43 1.850 - 2.047 0.10 5.71 1.57 1.614 1.457 BTSE 043 1.693 TBTA-R-x.xxxSI1-47 2.047 - 2.244 0.16 5.71 1.57 1.732 1.575 BTSE 047 1.850 TBTA-R-x.xxxSI1-51 2.244 - 2.401 0.16 6.69 1.57 1.929 1.772 BTSE 051 2.008 TBTA-R-x.xxxSI1-56 2.402 - 2.677 0.16 6.69 1.57 2.087 1.929 BTSE 056 2.205 TBTA-R-x.xxxSI1-62 2.677 - 2.952 0.20 6.69 1.57 2.323 2.126 BTSE 062 2.441 TBTA-R-x.xxxSI1-68 2.953 - 3.189 0.20 8.07 2.76 2.559 2.362 BTSE 068 2.677 TBTA-R-x.xxxSI1-75 3.189 - 3.582 0.20 8.07 2.76 2.795 2.598 BTSE 075 2.953 TBTA-R-x.xxxSI1-82 3.583 - 3.897 0.20 8.46 2.76 3.110 2.913 BTSE 082 3.228 TBTA-R-x.xxxSI1-94 3.898 - 4.370 0.20 8.46 2.76 3.543 3.346 BTSE 094 3.701 D Inserts on page 641. Operating guidelines on page 714. 646 60KE ne
