Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

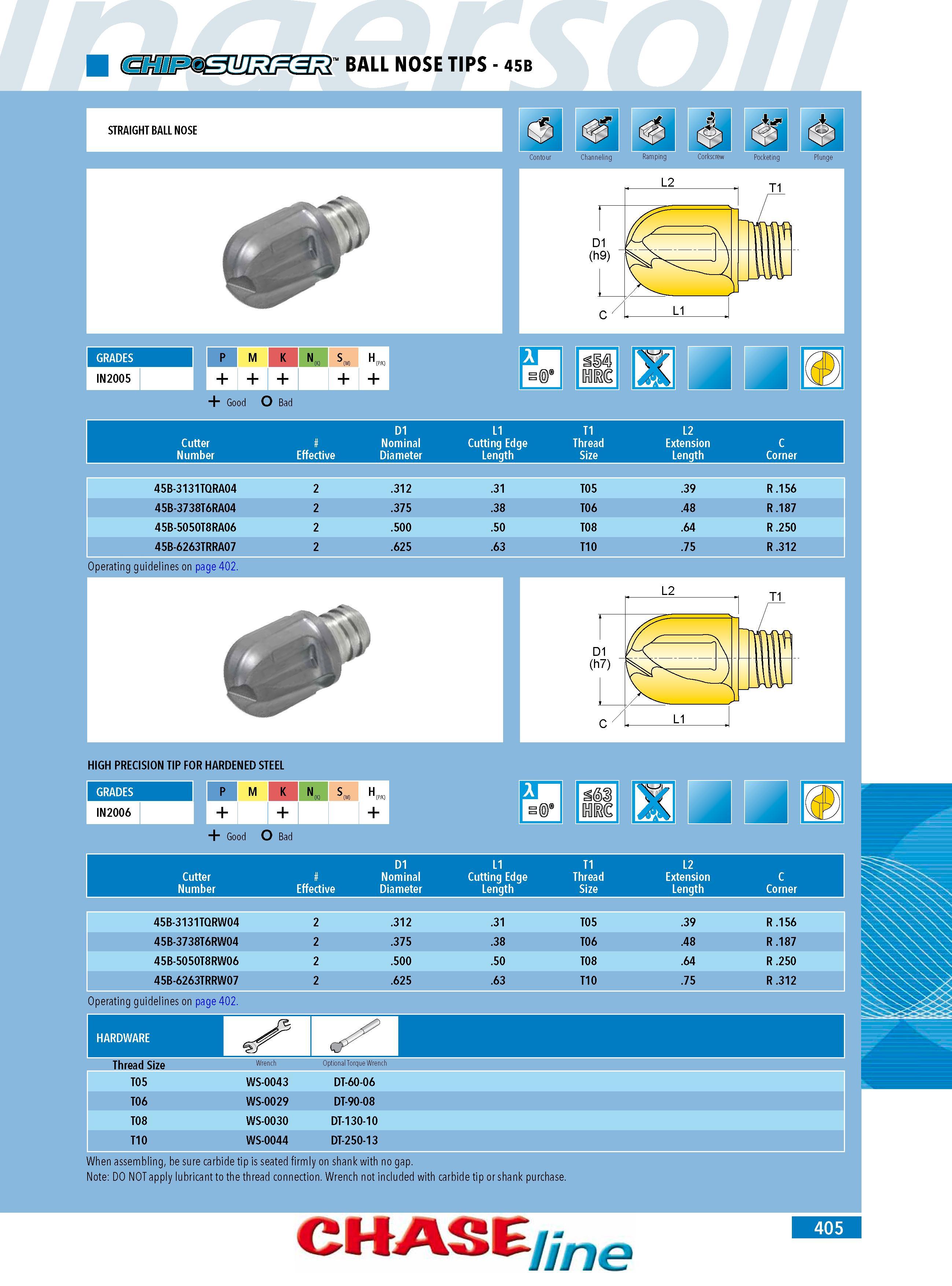

403 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.405 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 405 0403 Lab2u BALL NOSE TIPS - 45B 45B-3131TQRA04 2 .312 .31 T05 .39 R .156 45B-3738T6RA04 2 .375 .38 T06 .48 R .187 45B-5050T8RA06 2 .500 .50 T08 .64 R .250 45B-6263TRRA07 2 .625 .63 T10 .75 R .312 Operating guidelines on page 402. HIGH PRECISION TIP FOR HARDENED STEEL IN2006 p M K N S M) u (P K) Good o Bad D1 L1 T1 L2 Cutter Nominal Cutting Edge Thread Extension C Number Effective Diameter Length Size Length Corner 45B-3131TQRW04 2 .312 .31 T05 .39 R .156 45B-3738T6RW04 2 .375 .38 T06 .48 R .187 45B-5050T8RW06 2 .500 .50 T08 .64 R .250 45B-6263TRRW07 2 .625 .63 T10 .75 R .312 Operating guidelines on page 402. Thread Size Optional Torque Wrench When assembling be sure carbide tip is seated firmly on shank with no gap. Note: DO NOT apply lubricant to the thread connection. Wrench not included with carbide tip or shank purchase. CHASE me T05 WS-0043 DT-60-06 T06 WS-0029 DT-90-08 T08 WS-0030 DT-130-10 T10 WS-0044 DT-250-13 GRADES 405 |
|||||
