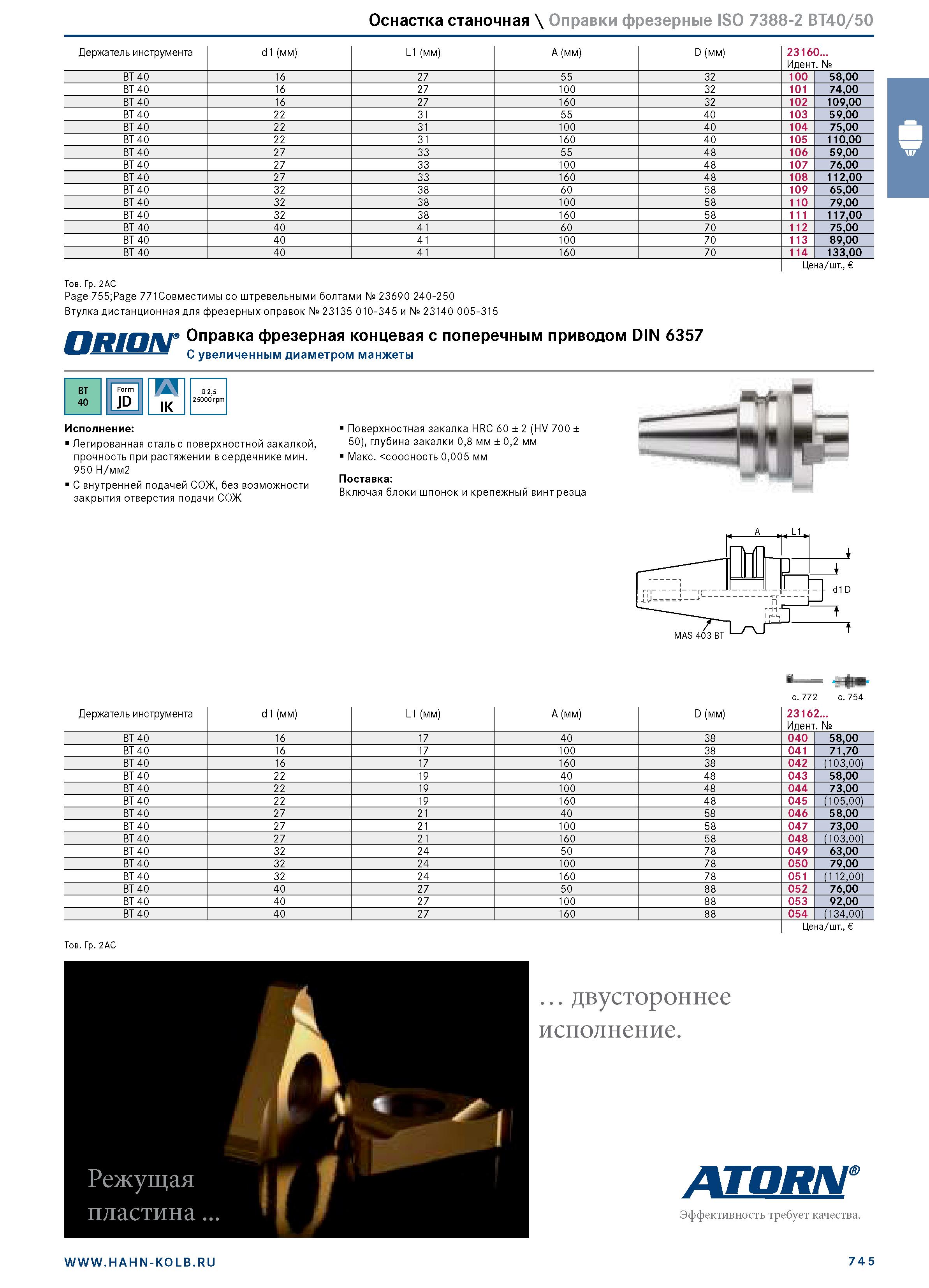

Оснастка станочная \ Оправки фрезерные ISO 7388-2 BT40/50 Держатель инструмента d1 (мм) L1 (мм) A (мм) D (мм) 23160... Идент. № BT 40 16 27 55 32 100 58,00 BT 40 16 27 100 32 101 74,00 BT 40 16 27 160 32 102 109,00 BT 40 22 31 55 40 103 59,00 BT 40 22 31 100 40 104 75,00 BT 40 22 31 160 40 105 110,00 BT 40 27 33 55 48 106 59,00 BT 40 27 33 100 48 107 76,00 BT 40 27 33 160 48 108 112,00 BT 40 32 38 60 58 109 65,00 BT 40 32 38 100 58 110 79,00 BT 40 32 38 160 58 111 117,00 BT 40 40 41 60 70 112 75,00 BT 40 40 41 100 70 113 89,00 BT 40 40 41 160 70 114 133,00 Цена/шт., Тов. Гр. 2AC Page 755;Page 771Совместимы со штревельными болтами № 23690 240-250 Втулка дистанционная для фрезерных оправок № 23135 010-345 и № 23140 005-315 птам г Оправка фрезерная концевая с поперечным приводом DIN 6357 С увеличенным диаметром манжеты BT 40 JD Г 1 IK G 2,5 25000 rpm Исполнение: Легированная сталь с поверхностной закалкой, прочность при растяжении в сердечнике мин. 950 Н/мм2 С внутренней подачей СОЖ, без возможности закрытия отверстия подачи СОЖ Поверхностная закалка HRC 60 ± 2 (HV 700 ± 50), глубина закалки 0,8 мм ± 0,2 мм Макс. соосность 0,005 мм Поставка: Включая блоки шпонок и крепежный винт резца с. 772 с. 754 Держатель инструмента d1 (мм) L1 (мм) A (мм) D (мм) 23162... Идент. № BT 40 16 17 40 38 040 58,00 BT 40 16 17 100 38 041 71,70 BT 40 16 17 160 38 042 (103,00) BT 40 22 19 40 48 043 58,00 BT 40 22 19 100 48 044 73,00 BT 40 22 19 160 48 045 (105,00) BT 40 27 21 40 58 046 58,00 BT 40 27 21 100 58 047 73,00 BT 40 27 21 160 58 048 (103,00) BT 40 32 24 50 78 049 63,00 BT 40 32 24 100 78 050 79,00 BT 40 32 24 160 78 051 (112,00) BT 40 40 27 50 88 052 76,00 BT 40 40 27 100 88 053 92,00 BT 40 40 27 160 88 054 (134,00) Цена/шт., Тов. Гр. 2AC ... двустороннее исполнение. лтаям Эффективност ь требует качества. Режущая пластина ... 745
