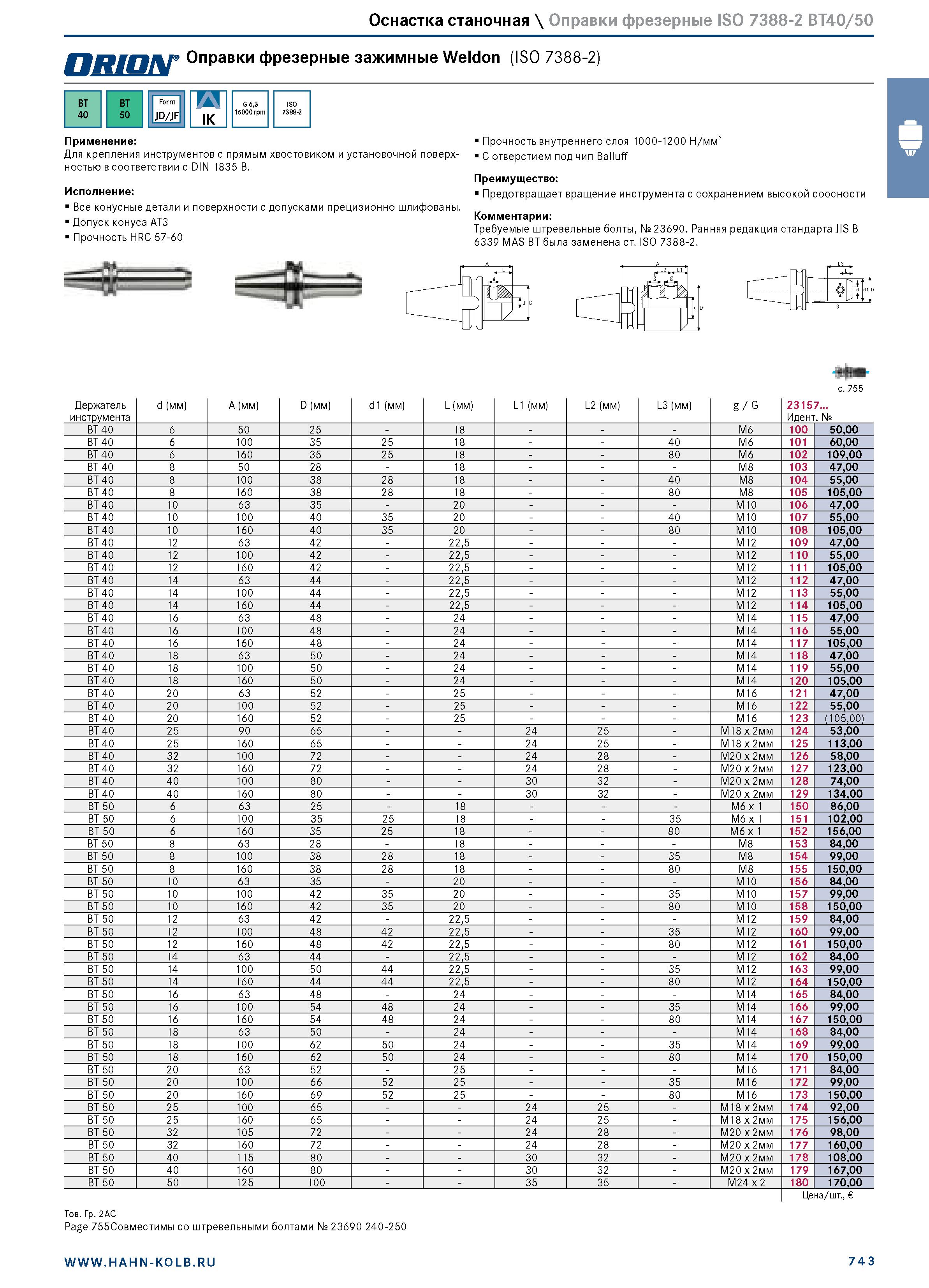

Оснастка станочная \ Оправки фрезерные ISO 7388-2 BT40/50 пнтм Оправки фрезерные зажимные Weldon (ISO 7388-2) В BT 40 BT 50 Form JD/JF т\ IK G 6,3 15000 rpm 1 Прочность внутреннего слоя 1000-1200 Н/мм2 Применение: Для крепления инструментов с прямым хвостовиком и установочной поверх- с отверстием под чип Balluff ностью в соответствии с DIN 1835 B. Исполнение: Все конусные детали и поверхности с допусками прецизионно шлифованы. Допуск конуса AT3 Прочность HRC 57-60 Преимущество: Предотвращает вращение инструмента с сохранением высокой соосности Комментарии: Требуемые штревельные болты, № 23690. Ранняя редакция стандарта JIS B 6339 MAS BT была заменена ст. ISO 7388-2. ISO 7388-2 3 с. 755 Держатель инструмента d (мм) A (мм) D (мм) d1 (мм) L (мм) L1 (мм) L2 (мм) L3 (мм) g / G 23157... Идент. № BT 40 6 50 25 - 18 - - - M6 100 50,00 BT 40 6 100 35 25 18 - - 40 M6 101 60,00 BT 40 6 160 35 25 18 - - 80 M6 102 109,00 BT 40 8 50 28 - 18 - - - M8 103 47,00 BT 40 8 100 38 28 18 - - 40 M8 104 55,00 BT 40 8 160 38 28 18 - - 80 M8 105 105,00 BT 40 10 63 35 - 20 - - - M10 106 47,00 BT 40 10 100 40 35 20 - - 40 M10 107 55,00 BT 40 10 160 40 35 20 - - 80 M10 108 105,00 BT 40 12 63 42 - 22,5 - - - M12 109 47,00 BT 40 12 100 42 - 22,5 - - - M12 110 55,00 BT 40 12 160 42 - 22,5 - - - M12 111 105,00 BT 40 14 63 44 - 22,5 - - - M12 112 47,00 BT 40 14 100 44 - 22,5 - - - M12 113 55,00 BT 40 14 160 44 - 22,5 - - - M12 114 105,00 BT 40 16 63 48 - 24 - - - M14 115 47,00 BT 40 16 100 48 - 24 - - - M14 116 55,00 BT 40 16 160 48 - 24 - - - M14 117 105,00 BT 40 18 63 50 - 24 - - - M14 118 47,00 BT 40 18 100 50 - 24 - - - M14 119 55,00 BT 40 18 160 50 - 24 - - - M14 120 105,00 BT 40 20 63 52 - 25 - - - M16 121 47,00 BT 40 20 100 52 - 25 - - - M16 122 55,00 BT 40 20 160 52 - 25 - - - M16 123 (105,00) BT 40 25 90 65 - - 24 25 - M18 x 2мм 124 53,00 BT 40 25 160 65 - - 24 25 - M18 x 2мм 125 113,00 BT 40 32 100 72 - - 24 28 - M20 x 2мм 126 58,00 BT 40 32 160 72 - - 24 28 - M20 x 2мм 127 123,00 BT 40 40 100 80 - - 30 32 - M20 x 2мм 128 74,00 BT 40 40 160 80 - - 30 32 - M20 x 2мм 129 134,00 BT 50 6 63 25 - 18 - - - M6 x 1 150 86,00 BT 50 6 100 35 25 18 - - 35 M6 x 1 151 102,00 BT 50 6 160 35 25 18 - - 80 M6 x 1 152 156,00 BT 50 8 63 28 - 18 - - - M8 153 84,00 BT 50 8 100 38 28 18 - - 35 M8 154 99,00 BT 50 8 160 38 28 18 - - 80 M8 155 150,00 BT 50 10 63 35 - 20 - - - M10 156 84,00 BT 50 10 100 42 35 20 - - 35 M10 157 99,00 BT 50 10 160 42 35 20 - - 80 M10 158 150,00 BT 50 12 63 42 - 22,5 - - - M12 159 84,00 BT 50 12 100 48 42 22,5 - - 35 M12 160 99,00 BT 50 12 160 48 42 22,5 - - 80 M12 161 150,00 BT 50 14 63 44 - 22,5 - - - M12 162 84,00 BT 50 14 100 50 44 22,5 - - 35 M12 163 99,00 BT 50 14 160 44 44 22,5 - - 80 M12 164 150,00 BT 50 16 63 48 - 24 - - - M14 165 84,00 BT 50 16 100 54 48 24 - - 35 M14 166 99,00 BT 50 16 160 54 48 24 - - 80 M14 167 150,00 BT 50 18 63 50 - 24 - - - M14 168 84,00 BT 50 18 100 62 50 24 - - 35 M14 169 99,00 BT 50 18 160 62 50 24 - - 80 M14 170 150,00 BT 50 20 63 52 - 25 - - - M16 171 84,00 BT 50 20 100 66 52 25 - - 35 M16 172 99,00 BT 50 20 160 69 52 25 - - 80 M16 173 150,00 BT 50 25 100 65 - - 24 25 - M18 x 2мм 174 92,00 BT 50 25 160 65 - - 24 25 - M18 x 2мм 175 156,00 BT 50 32 105 72 - - 24 28 - M20 x 2мм 176 98,00 BT 50 32 160 72 - - 24 28 - M20 x 2мм 177 160,00 BT 50 40 115 80 - - 30 32 - M20 x 2мм 178 108,00 BT 50 40 160 80 - - 30 32 - M20 x 2мм 179 167,00 BT 50 50 125 100 - - 35 35 - M24 x 2 180 170,00 Цена/шт., Тов. Гр. 2AC Page 755Совместимы со штревельными болтами № 23690 240-250 743
