756 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.742

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 742 0756 Lab2u

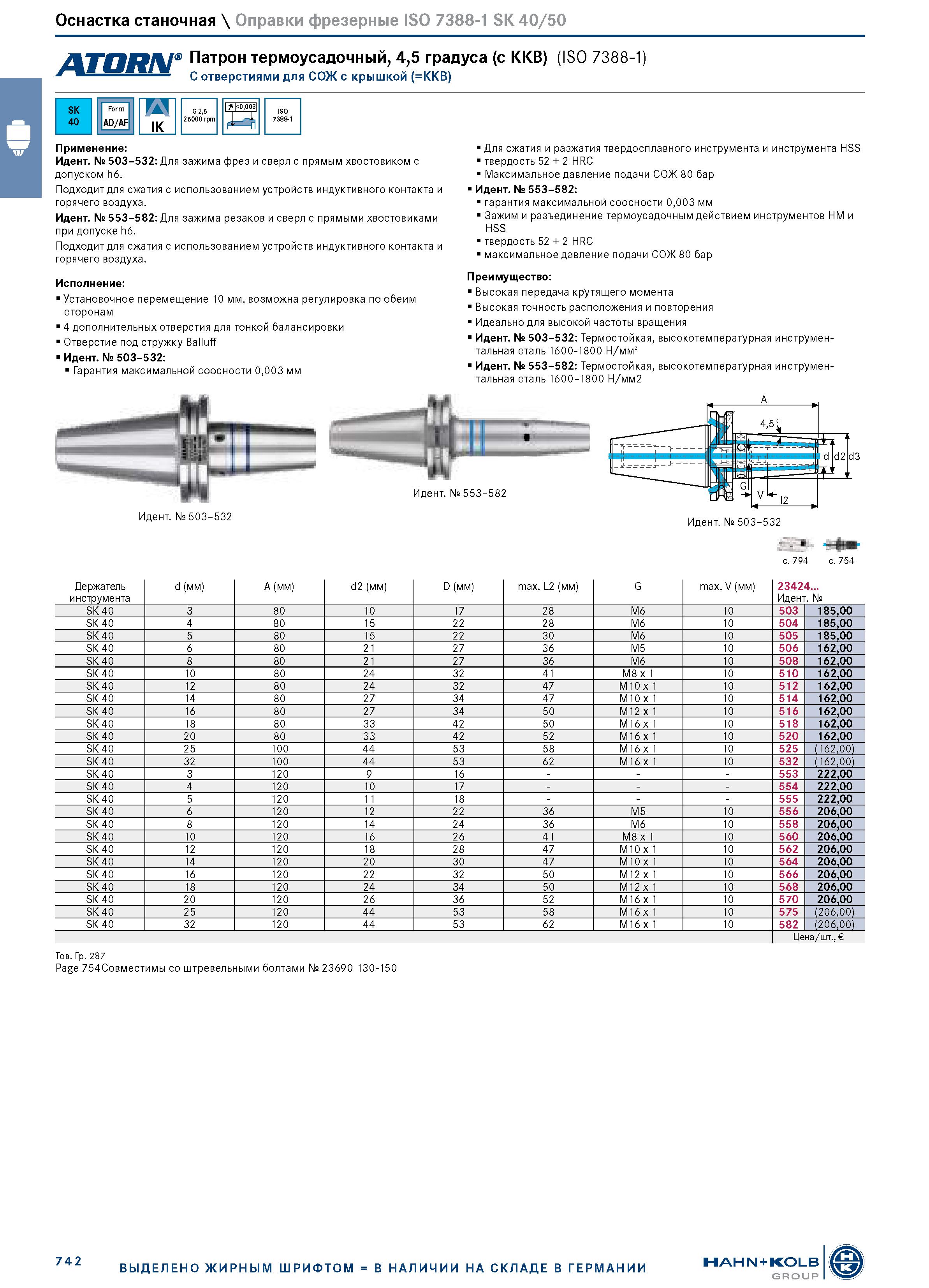

Оснастка станочная \ Оправки фрезерные ISO 7388-1 SK 40/50 Патрон термоусадочный, 4,5 градуса (с KKB) (ISO 7388-1) С отверстиями для СОЖ с крышкой (=KKB) SK 40 Form AD/AF IK G 2,5 25000 rpm T4 0,003 и Применение: Идент. № 503-532: Для зажима фрез и сверл с прямым хвостовиком с допуском h6. Подходит для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Идент. № 553-582: Для зажима резаков и сверл с прямыми хвостовиками при допуске h6. Подходит для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Исполнение: Установочное перемещение 10 мм, возможна регулировка по обеим сторонам 4 дополнительных отверстия для тонкой балансировки Отверстие под стружку Balluff Идент. № 503-532: Гарантия максимальной соосности 0,003 мм Для сжатия и разжатия твердосплавного инструмента и инструмента HSS твердость 52 + 2 HRC Максимальное давление подачи СОЖ 80 бар Идент. № 553-582: гарантия максимальной соосности 0,003 мм Зажим и разъединение термоусадочным действием инструментов HM и HSS твердость 52 + 2 HRC максимальное давление подачи СОЖ 80 бар Преимущество: Высокая передача крутящего момента Высокая точность расположения и повторения Идеально для высокой частоты вращения Идент. № 503-532: Термостойкая, высокотемпературная инструментальная сталь 1600-1800 Н/мм2 Идент. № 553-582: Термостойкая, высокотемпературная инструментальная сталь 1600-1800 Н/мм2 Идент. № 553-582 Идент. № 503-532 Держатель инструмента d (мм) A (мм) d2 (мм) D (мм) max. L2 (мм) G max. V (мм) 23424... Идент. № SK 40 3 80 10 17 28 M6 10 503 185,00 SK 40 4 80 15 22 28 M6 10 504 185,00 SK 40 5 80 15 22 30 M6 10 505 185,00 SK 40 6 80 21 27 36 M5 10 506 162,00 SK 40 8 80 21 27 36 M6 10 508 162,00 SK 40 10 80 24 32 41 M8 x 1 10 510 162,00 SK 40 12 80 24 32 47 M10 x 1 10 512 162,00 SK 40 14 80 27 34 47 M10 x 1 10 514 162,00 SK 40 16 80 27 34 50 M12 x 1 10 516 162,00 SK 40 18 80 33 42 50 M16 x 1 10 518 162,00 SK 40 20 80 33 42 52 M16 x 1 10 520 162,00 SK 40 25 100 44 53 58 M16 x 1 10 525 (162,00) SK 40 32 100 44 53 62 M16 x 1 10 532 (162,00) SK 40 3 120 9 16 - - - 553 222,00 SK 40 4 120 10 17 - - - 554 222,00 SK 40 5 120 11 18 - - - 555 222,00 SK 40 6 120 12 22 36 M5 10 556 206,00 SK 40 8 120 14 24 36 M6 10 558 206,00 SK 40 10 120 16 26 41 M8 x 1 10 560 206,00 SK 40 12 120 18 28 47 M10 x 1 10 562 206,00 SK 40 14 120 20 30 47 M10 x 1 10 564 206,00 SK 40 16 120 22 32 50 M12 x 1 10 566 206,00 SK 40 18 120 24 34 50 M12 x 1 10 568 206,00 SK 40 20 120 26 36 52 M16 x 1 10 570 206,00 SK 40 25 120 44 53 58 M16 x 1 10 575 (206,00) SK 40 32 120 44 53 62 M16 x 1 10 582 (206,00) Цена/шт., Тов. Гр. 287 Page 754Совместимы со штревельными болтами № 23690 130-150 ISO с. 794 с. 754 742 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
