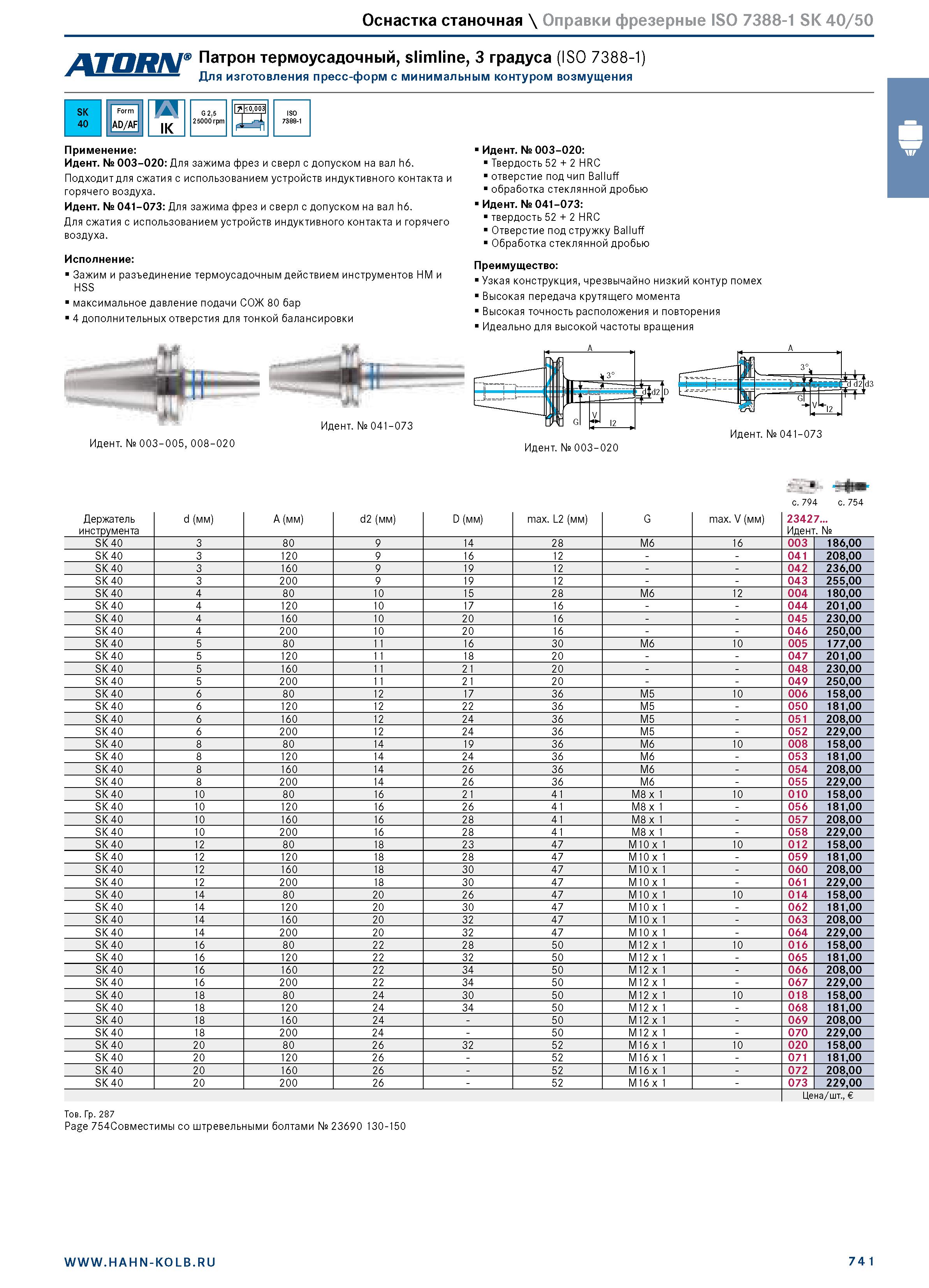

Оснастка станочная \ Оправки фрезерные ISO 7388-1 SK 40/50 Патрон термоусадочный, slimline, 3 градуса (ISO 7388-1) Для изготовления пресс-форм с минимальным контуром возмущения SK Form га" G 2,5 Т 0,003 Д-4 ISO 40 AD/AF IK 25000 rpm 7388-1 Применение: Идент. № 003-020: Для зажима фрез и сверл с допуском на вал h6. Подходит для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Идент. № 041-073: Для зажима фрез и сверл с допуском на вал h6. Для сжатия с использованием устройств индуктивного контакта и горячего воздуха. Исполнение: Зажим и разъединение термоусадочным действием инструментов HM и HSS максимальное давление подачи СОЖ 80 бар 4 дополнительных отверстия для тонкой балансировки Идент. № 041-073 Идент. № 003-020: Твердость 52 + 2 HRC отверстие под чип Balluff обработка стеклянной дробью Идент. № 041-073: твердость 52 + 2 HRC Отверстие под стружку Balluff Обработка стеклянной дробью Преимущество: Узкая конструкция, чрезвычайно низкий контур помех Высокая передача крутящего момента Высокая точность расположения и повторения Идеально для высокой частоты вращения Идент. № 003-005, 008-020 3 1 ь к н- % -п£ - V "12 , Идент. № 041-073 с. 794 с. 754 Держатель инструмента d (мм) A (мм) d2 (мм) D (мм) max. L2 (мм) G max. V (мм) 23427... Идент. № SK 40 3 80 9 14 28 M6 16 003 186,00 SK 40 3 120 9 16 12 - - 041 208,00 SK 40 3 160 9 19 12 - - 042 236,00 SK 40 3 200 9 19 12 - - 043 255,00 SK 40 4 80 10 15 28 M6 12 004 180,00 SK 40 4 120 10 17 16 - - 044 201,00 SK 40 4 160 10 20 16 - - 045 230,00 SK 40 4 200 10 20 16 - - 046 250,00 SK 40 5 80 11 16 30 M6 10 005 177,00 SK 40 5 120 11 18 20 - - 047 201,00 SK 40 5 160 11 21 20 - - 048 230,00 SK 40 5 200 11 21 20 - - 049 250,00 SK 40 6 80 12 17 36 M5 10 006 158,00 SK 40 6 120 12 22 36 M5 - 050 181,00 SK 40 6 160 12 24 36 M5 - 051 208,00 SK 40 6 200 12 24 36 M5 - 052 229,00 SK 40 8 80 14 19 36 M6 10 008 158,00 SK 40 8 120 14 24 36 M6 - 053 181,00 SK 40 8 160 14 26 36 M6 - 054 208,00 SK 40 8 200 14 26 36 M6 - 055 229,00 SK 40 10 80 16 21 41 M8 x 1 10 010 158,00 SK 40 10 120 16 26 41 M8 x 1 - 056 181,00 SK 40 10 160 16 28 41 M8 x 1 - 057 208,00 SK 40 10 200 16 28 41 M8 x 1 - 058 229,00 SK 40 12 80 18 23 47 M10 x 1 10 012 158,00 SK 40 12 120 18 28 47 M10 x 1 - 059 181,00 SK 40 12 160 18 30 47 M10 x 1 - 060 208,00 SK 40 12 200 18 30 47 M10 x 1 - 061 229,00 SK 40 14 80 20 26 47 M10 x 1 10 014 158,00 SK 40 14 120 20 30 47 M10 x 1 - 062 181,00 SK 40 14 160 20 32 47 M10 x 1 - 063 208,00 SK 40 14 200 20 32 47 M10 x 1 - 064 229,00 SK 40 16 80 22 28 50 M12 x 1 10 016 158,00 SK 40 16 120 22 32 50 M12 x 1 - 065 181,00 SK 40 16 160 22 34 50 M12 x 1 - 066 208,00 SK 40 16 200 22 34 50 M12 x 1 - 067 229,00 SK 40 18 80 24 30 50 M12 x 1 10 018 158,00 SK 40 18 120 24 34 50 M12 x 1 - 068 181,00 SK 40 18 160 24 - 50 M12 x 1 - 069 208,00 SK 40 18 200 24 - 50 M12 x 1 - 070 229,00 SK 40 20 80 26 32 52 M16 x 1 10 020 158,00 SK 40 20 120 26 - 52 M16 x 1 - 071 181,00 SK 40 20 160 26 - 52 M16 x 1 - 072 208,00 SK 40 20 200 26 - 52 M16 x 1 - 073 229,00 Цена/шт., Тов. Гр. 287 Page 754Совместимы со штревельными болтами № 23690 130-150 74 1
