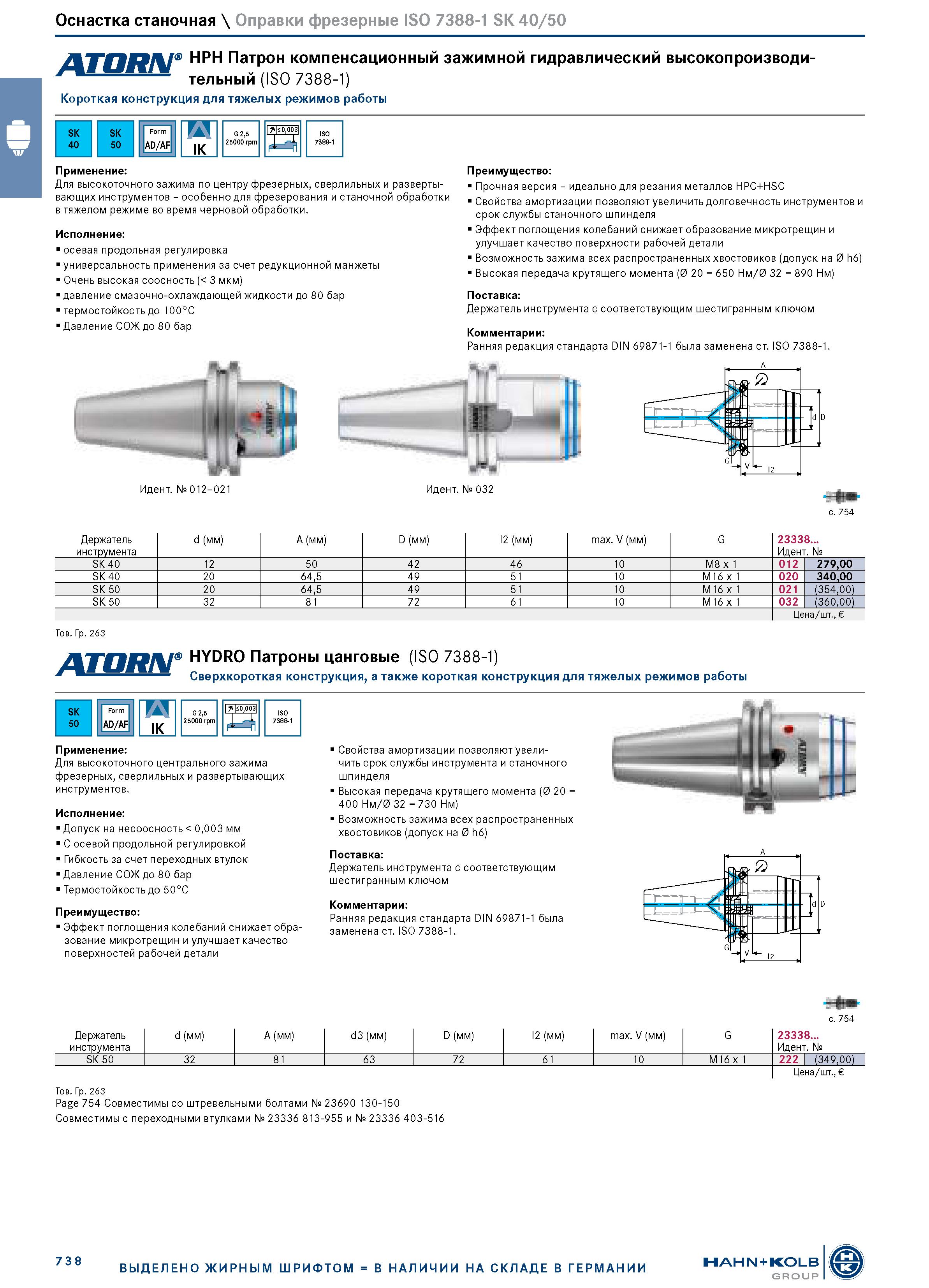

Оснастка станочная \ Оправки фрезерные ISO 7388-1 SK 40/50 HPH Патрон компенсационный зажимной гидравлический высокопроизводительный (ISO 7388-1) Короткая конструкция для тяжелых режимов работы SK 40 SK 50 AD/AF IK G 2,5 25000 rpm I 7Ч 0,003 Применение: Для высокоточного зажима по центру фрезерных, сверлильных и развертывающих инструментов - особенно для фрезерования и станочной обработки в тяжелом режиме во время черновой обработки. Исполнение: осевая продольная регулировка универсальность применения за счет редукционной манжеты Очень высокая соосность ( 3 мкм) давление смазочно-охлаждающей жидкости до 80 бар термостойкость до 100°C Давление СОЖ до 80 бар Р I Идент. № 012-021 Преимущество: Прочная версия - идеально для резания металлов HPC+HSC Свойства амортизации позволяют увеличить долговечность инструментов и срок службы станочного шпинделя Эффект поглощения колебаний снижает образование микротрещин и улучшает качество поверхности рабочей детали Возможность зажима всех распространенных хвостовиков (допуск на 0 h6) Высокая передача крутящего момента (0 20 = 650 Нм/0 32 = 890 Нм) Поставка: Держатель инструмента с соответствующим шестигранным ключом Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. Идент. № 032 Держатель инструмента d (мм) A (мм) D (мм) 12 (мм) max. V (мм) G 23338... Идент. № SK 40 12 50 42 46 10 M8 x 1 012 279,00 SK 40 20 64,5 49 51 10 M16 x 1 020 340,00 SK 50 20 64,5 49 51 10 M16 x 1 021 (354,00) SK 50 32 81 72 61 10 M16 x 1 032 (360,00) Тов. Гр. 263 Цена/шт., HYDRO Патроны цанговые (ISO 7388-1) л и Сверхкороткая конструкция, а также короткая конструкция для тяжелых режимов работы SK 50 Form AD/AF IK G 2,5 25000 rpm ft 0,003 И Применение: Для высокоточного центрального зажима фрезерных, сверлильных и развертывающих инструментов. Исполнение: Допуск на несоосность 0,003 мм С осевой продольной регулировкой Гибкость за счет переходных втулок Давление СОЖ до 80 бар Термостойкость до 50°C Преимущество: Эффект поглощения колебаний снижает образование микротрещин и улучшает качество поверхностей рабочей детали Свойства амортизации позволяют увеличить срок службы инструмента и станочного шпинделя Высокая передача крутящего момента (0 20 = 400 Нм/0 32 = 730 Нм) Возможность зажима всех распространенных хвостовиков (допуск на 0 h6) Поставка: Держатель инструмента с соответствующим шестигранным ключом Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. с. 754 ISO с. 754 Держатель инструмента d (мм) A (мм) d3 (мм) D (мм) 12 (мм) max. V (мм) G 23338... Идент. № SK 50 32 81 63 72 61 10 M16 x 1 222 I (349,00) Цена/шт., Тов. Гр. 263 Page 754 Совместимы со штревельными болтами № 23690 130-150 Совместимы с переходными втулками № 23336 813-955 и № 23336 403-516 738 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
