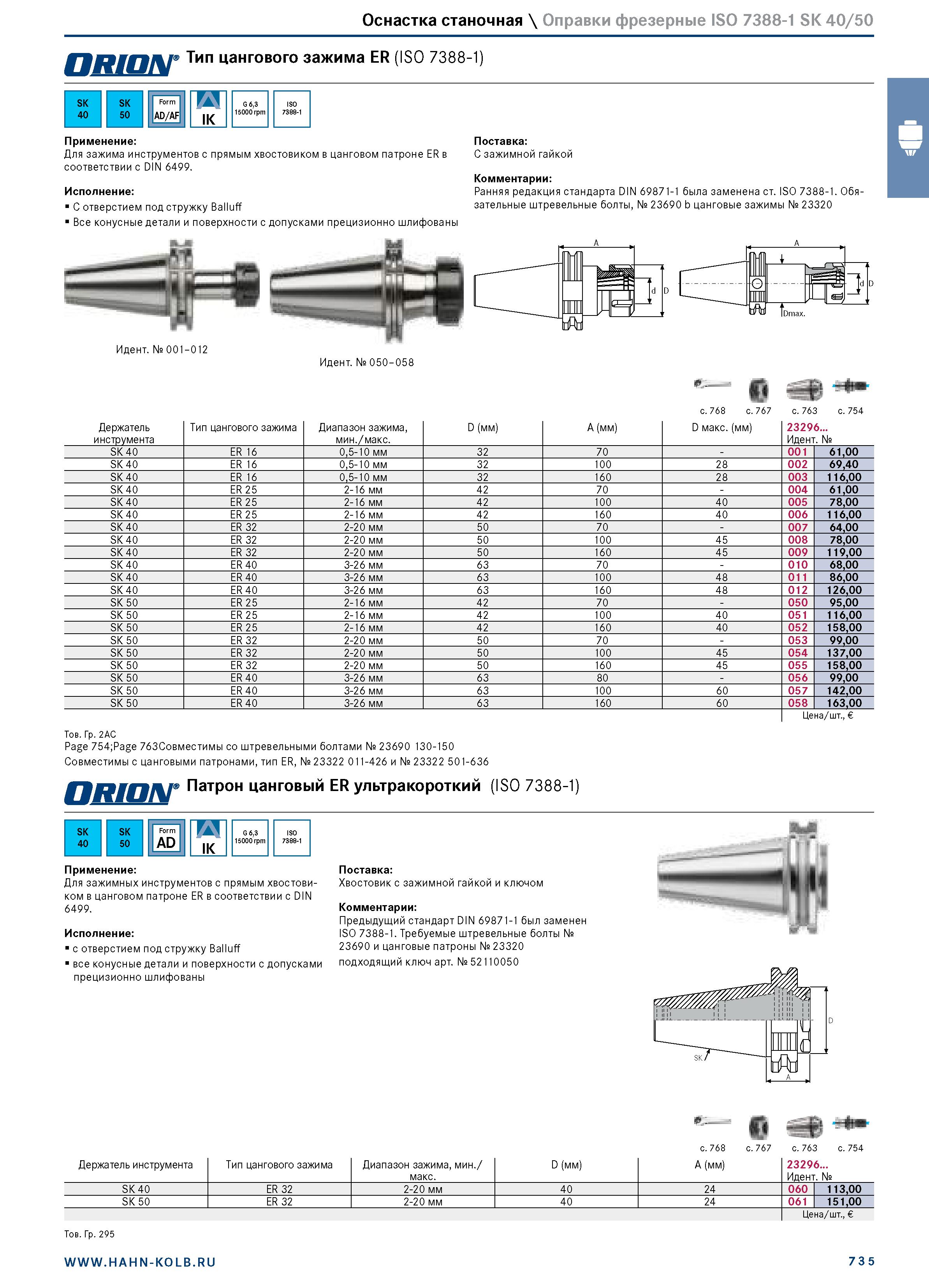

Оснастка станочная \ Оправки фрезерные ISO 7388-1 SK 40/50 пнтм Тип цангового зажима ER (ISO 7388-1) SK 40 SK 50 Form AD/AF m\ IK G 6,3 15000 rpm Применение: Для зажима инструментов с прямым хвостовиком в цанговом патроне ER в соответствии с DIN 6499. Исполнение: С отверстием под стружку Balluff Все конусные детали и поверхности с допусками прецизионно шлифованы Поставка: С зажимной гайкой Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. Обязательные штревельные болты, № 23690 b цанговые зажимы № 23320 Идент. № 001-012 Идент. № 050-058 с Держатель инструмента Тип цангового зажима Диапазон зажима, мин./макс. D (мм) A (мм) D макс. (мм) 23296... Идент. № SK 40 ER 16 0,5-10 мм 32 70 - 001 61,00 SK 40 ER 16 0,5-10 мм 32 100 28 002 69,40 SK 40 ER 16 0,5-10 мм 32 160 28 003 116,00 SK 40 ER 25 2-16 мм 42 70 - 004 61,00 SK 40 ER 25 2-16 мм 42 100 40 005 78,00 SK 40 ER 25 2-16 мм 42 160 40 006 116,00 SK 40 ER 32 2-20 мм 50 70 - 007 64,00 SK 40 ER 32 2-20 мм 50 100 45 008 78,00 SK 40 ER 32 2-20 мм 50 160 45 009 119,00 SK 40 ER 40 3-26 мм 63 70 - 010 68,00 SK 40 ER 40 3-26 мм 63 100 48 011 86,00 SK 40 ER 40 3-26 мм 63 160 48 012 126,00 SK 50 ER 25 2-16 мм 42 70 - 050 95,00 SK 50 ER 25 2-16 мм 42 100 40 051 116,00 SK 50 ER 25 2-16 мм 42 160 40 052 158,00 SK 50 ER 32 2-20 мм 50 70 - 053 99,00 SK 50 ER 32 2-20 мм 50 100 45 054 137,00 SK 50 ER 32 2-20 мм 50 160 45 055 158,00 SK 50 ER 40 3-26 мм 63 80 - 056 99,00 SK 50 ER 40 3-26 мм 63 100 60 057 142,00 SK 50 ER 40 3-26 мм 63 160 60 058 163,00 Тов. Гр. 2AC Page 754;Page 763Совместимы со штревельными болтами № 23690 130-150 Совместимы с цанговыми патронами, тип ER, № 23322 011-426 и № 23322 501-636 авшаг г Патрон цанговый ER ультракороткий (ISO 7388-1) Цена/шт., SK 40 SK 50 IK G 6,3 15000 rpm Применение: Для зажимных инструментов с прямым хвостовиком в цанговом патроне ER в соответствии с DIN 6499. Исполнение: с отверстием под стружку Balluff все конусные детали и поверхности с допусками прецизионно шлифованы Поставка: Хвостовик с зажимной гайкой и ключом Комментарии: Предыдущий стандарт DIN 69871-1 был заменен ISO 7388-1. Требуемые штревельные болты № 23690 и цанговые патроны № 23320 подходящий ключ арт. № 52110050 ISO 7388-1 D с. 768 с. 767 с. 763 с. 754 ISO 7388-1 С с. 768 с. 767 с. 763 с. 754 Держатель инструмента Тип цангового зажима Диапазон зажима, мин./ макс. D (мм) A (мм) 23296... Идент. № SK 40 ER 32 2-20 мм 40 24 060 113,00 SK 50 ER 32 2-20 мм 40 24 061 151,00 Цена/шт., Тов. Гр. 295 735
