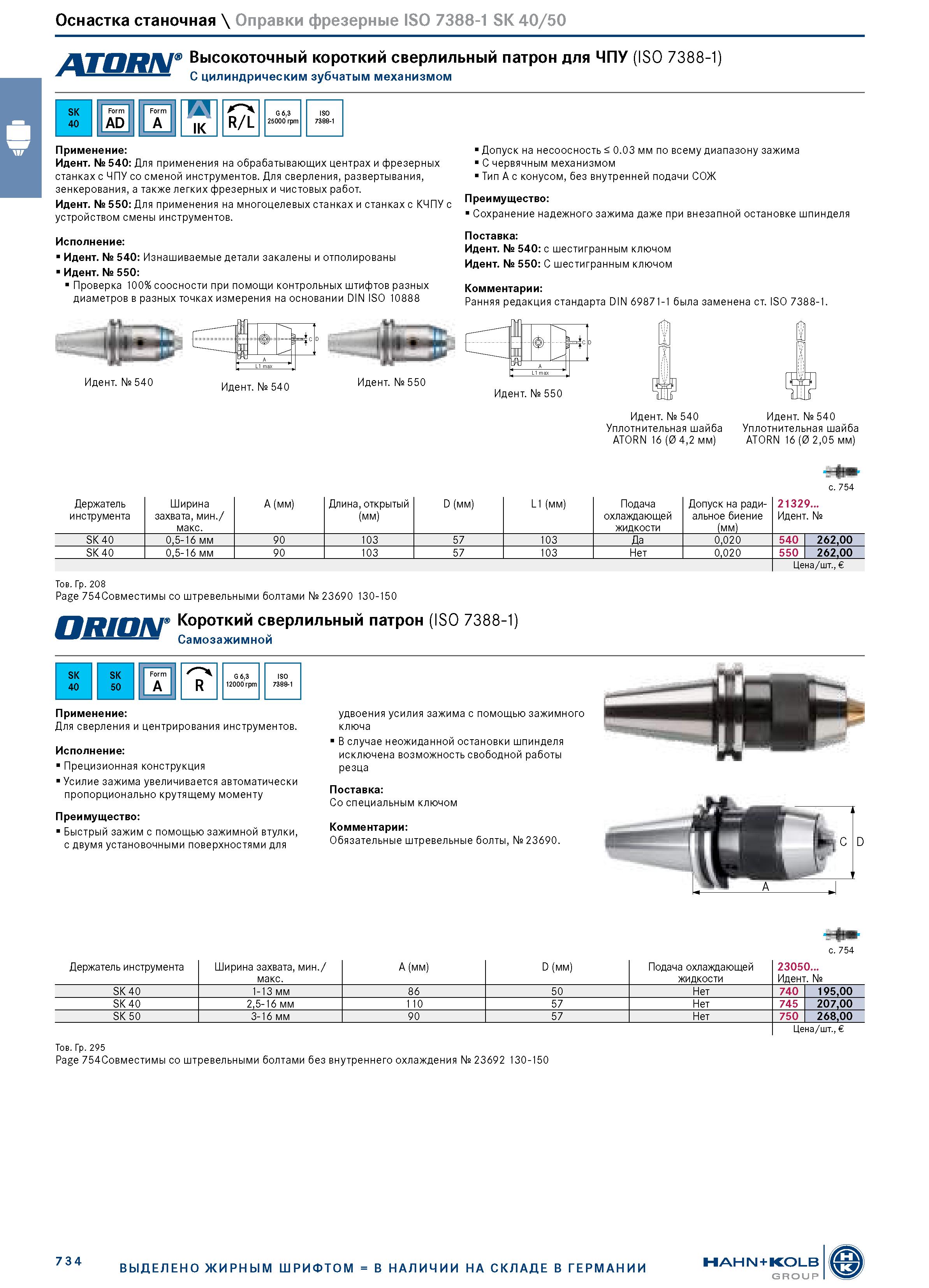

Оснастка станочная \ Оправки фрезерные ISO 7388-1 SK 40/50 Высокоточный короткий сверлильный патрон для ЧПУ (ISO 7388-1) С цилиндрическим зубчатым механизмом SK 40 Form AD Form A IK гч R/L G 6,3 25000 rpm ISO 7388-1 Применение: Идент. № 540: Для применения на обрабатывающих центрах и фрезерных станках с ЧПУ со сменой инструментов. Для сверления, развертывания, зенкерования, а также легких фрезерных и чистовых работ. Идент. № 550: Для применения на многоцелевых станках и станках с КЧПУ с устройством смены инструментов. Исполнение: Идент. № 540: Изнашиваемые детали закалены и отполированы Идент. № 550: Проверка 100% соосности при помощи контрольных штифтов разных диаметров в разных точках измерения на основании DIN ISO 10888 Идент. № 540 r "-i И r 00" A LI max Идент. № 540 Идент. № 550 Допуск на несоосность 0.03 мм по всему диапазону зажима С червячным механизмом Тип A с конусом, без внутренней подачи СОЖ Преимущество: Сохранение надежного зажима даже при внезапной остановке шпинделя Поставка: Идент. № 540: с шестигранным ключом Идент. № 550: С шестигранным ключом Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. - 1 1 r" " I I a +- m L1 max Идент. № 550 Идент. № 540 Уплотнительная шайба ATORN 16 (0 4,2 мм) Идент. № 540 Уплотнительная шайба ATORN 16 (0 2,05 мм) Держатель инструмента Ширина захвата, мин./ макс. A (мм) Длина, открытый (мм) D (мм) L1 (мм) Подача охлаждающей жидкости Допуск на радиальное биение (мм) 21329... Идент. № SK 40 0,5-16 мм 90 103 57 103 Да 0,020 540 262,00 SK 40 0,5-16 мм 90 103 57 103 Нет 0,020 550 262,00 Тов. Гр. 208 Page 754Совместимы со штревельными болтами № 23690 130-150 QBUUSt Короткий сверлильный патрон (ISO 7388-1) Самозажимной Цена/шт., SK 40 SK 50 G 6,3 12000 rpm Применение: Для сверления и центрирования инструментов. Исполнение: Прецизионная конструкция Усилие зажима увеличивается автоматически пропорционально крутящему моменту Преимущество: Быстрый зажим с помощью зажимной втулки, с двумя установочными поверхностями для удвоения усилия зажима с помощью зажимного ключа В случае неожиданной остановки шпинделя исключена возможность свободной работы резца Поставка: Со специальным ключом Комментарии: Обязательные штревельные болты, № 23690. с. 754 ISO 7388-1 R D с. 754 Держатель инструмента Ширина захвата, мин./ макс. A (мм) D (мм) Подача охлаждающей жидкости 23050... Идент. № SK 40 1-13 мм 86 50 Нет 740 195,00 SK 40 2,5-16 мм 110 57 Нет 745 207,00 SK 50 3-16 мм 90 57 Нет 750 268,00 Цена/шт., Тов. Гр. 295 Page 754Совместимы со штревельными болтами без внутреннего охлаждения № 23692 130-150 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
