751 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.737

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 737 0751 Lab2u

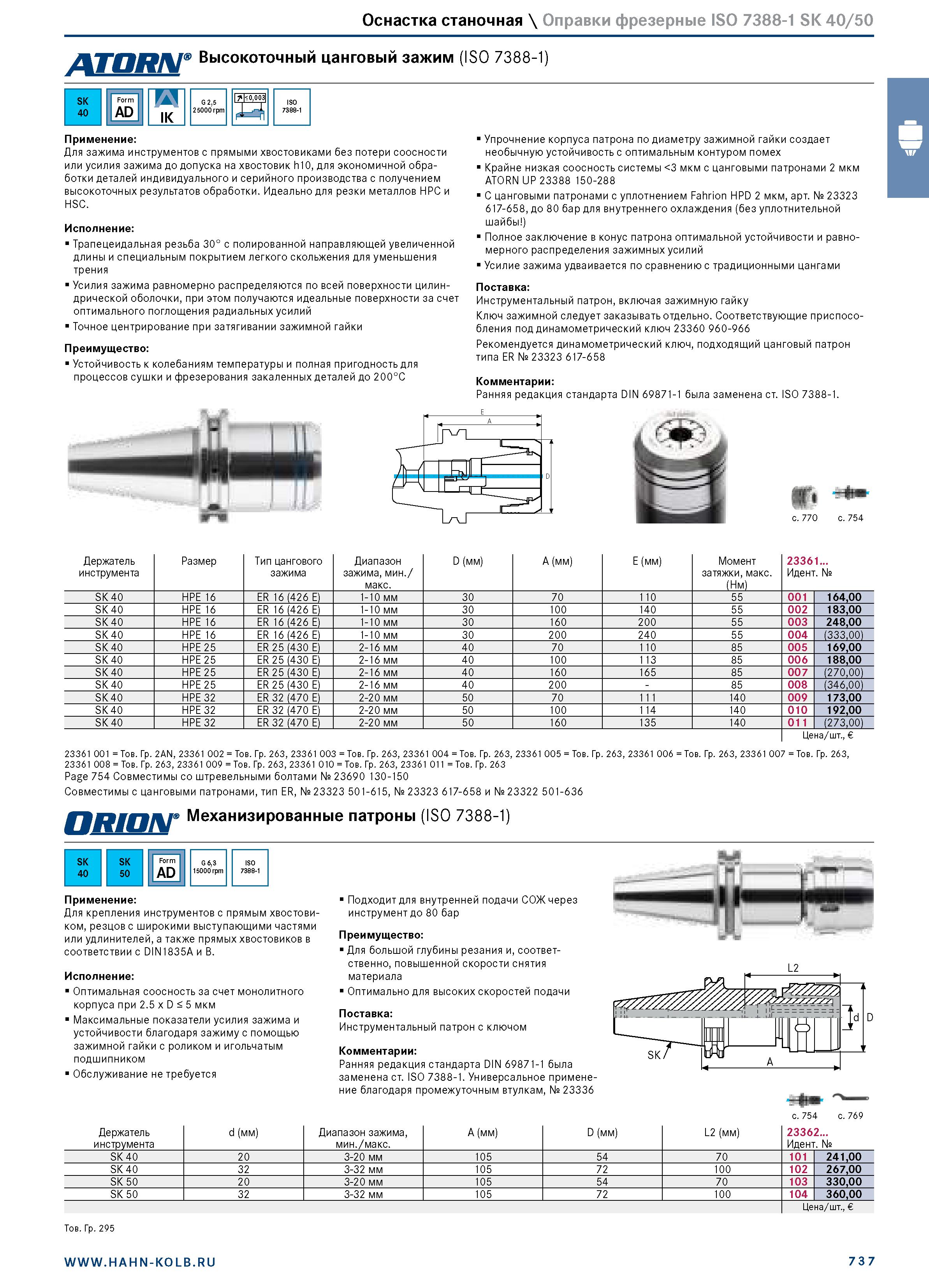

Оснастка станочная \ Оправки фрезерные ISO 7388-1 SK 40/50 ATORN г Высокоточный цанговый зажим (ISO 7388-1) SK Form га" G 2,5 74 0,003 Д-4 ISO 40 AD IK 25000 rpm 7388-1 Применение: Для зажима инструментов с прямыми хвостовиками без потери соосности или усилия зажима до допуска на хвостовик h 10, для экономичной обработки деталей индивидуального и серийного производства с получением высокоточных результатов обработки. Идеально для резки металлов HPC и HSC. Исполнение: Трапецеидальная резьба 30° с полированной направляющей увеличенной длины и специальным покрытием легкого скольжения для уменьшения трения Усилия зажима равномерно распределяются по всей поверхности цилиндрической оболочки, при этом получаются идеальные поверхности за счет оптимального поглощения радиальных усилий Точное центрирование при затягивании зажимной гайки Преимущество: Устойчивость к колебаниям температуры и полная пригодность для процессов сушки и фрезерования закаленных деталей до 200°C Упрочнение корпуса патрона по диаметру зажимной гайки создает необычную устойчивость с оптимальным контуром помех Крайне низкая соосность системы 3 мкм с цанговыми патронами 2 мкм ATORN UP 23388 150-288 С цанговыми патронами с уплотнением Fahrion HPD 2 мкм, арт. № 23323 617-658, до 80 бар для внутреннего охлаждения (без уплотнительной шайбы ) Полное заключение в конус патрона оптимальной устойчивости и равномерного распределения зажимных усилий Усилие зажима удваивается по сравнению с традиционными цангами Поставка: Инструментальный патрон, включая зажимную гайку Ключ зажимной следует заказывать отдельно. Соответствующие приспособления под динамометрический ключ 23360 960-966 Рекомендуется динамометрический ключ, подходящий цанговый патрон типа ER № 23323 617-658 Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. Г- Держатель инструмента Размер Тип цангового зажима Диапазон зажима, мин./ макс. D (мм) A (мм) E (мм) Момент затяжки, макс. (Нм) 23361... Идент. № SK 40 HPE 16 ER 16 (426 E) 1-10 мм 30 70 110 55 001 164,00 SK 40 HPE 16 ER 16 (426 E) 1-10 мм 30 100 140 55 002 183,00 SK 40 HPE 16 ER 16 (426 E) 1-10 мм 30 160 200 55 003 248,00 SK 40 HPE 16 ER 16 (426 E) 1-10 мм 30 200 240 55 004 (333,00) SK 40 HPE 25 ER 25 (430 E) 2-16 мм 40 70 110 85 005 169,00 SK 40 HPE 25 ER 25 (430 E) 2-16 мм 40 100 113 85 006 188,00 SK 40 HPE 25 ER 25 (430 E) 2-16 мм 40 160 165 85 007 (270,00) SK 40 HPE 25 ER 25 (430 E) 2-16 мм 40 200 - 85 008 (346,00) SK 40 HPE 32 ER 32 (470 E) 2-20 мм 50 70 111 140 009 173,00 SK 40 HPE 32 ER 32 (470 E) 2-20 мм 50 100 114 140 010 192,00 SK 40 HPE 32 ER 32 (470 E) 2-20 мм 50 160 135 140 011 (273,00) Цена/шт., 23361 001 = Тов. Гр. 2AN, 23361 002 = Тов. Гр. 263, 23361 003 = Тов. Гр. 263, 23361 004 = Тов. Гр. 263, 23361 005 = Тов. Гр. 263, 23361 006 = Тов. Гр. 263, 23361 007 = Тов. Гр. 263, 23361 008 = Тов. Гр. 263, 23361 009 = Тов. Гр. 263, 23361 010 = Тов. Гр. 263, 23361 011 = Тов. Гр. 263 Page 754 Совместимы со штревельными болтами № 23690 130-150 Совместимы с цанговыми патронами, тип ER, № 23323 501-615, № 23323 617-658 и № 23322 501-636 авшаг Механизированные патроны (ISO 7388-1) SK 40 SK 50 Form AD G 6,3 15000 rpm Применение: Для крепления инструментов с прямым хвостовиком, резцов с широкими выступающими частями или удлинителей, а также прямых хвостовиков в соответствии с DIN1835A и B. Исполнение: Оптимальная соосность за счет монолитного корпуса при 2.5 x D 5 мкм Максимальные показатели усилия зажима и устойчивости благодаря зажиму с помощью зажимной гайки с роликом и игольчатым подшипником Обслуживание не требуется Подходит для внутренней подачи СОЖ через инструмент до 80 бар Преимущество: Для большой глубины резания и, соответственно, повышенной скорости снятия материала Оптимально для высоких скоростей подачи Поставка: Инструментальный патрон с ключом Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. Универсальное применение благодаря промежуточным втулкам, № 23336 Держатель инструмента d (мм) Диапазон зажима, мин./макс. A (мм) D (мм) L2 (мм) 23362... Идент. № SK 40 20 3-20 мм 105 54 70 101 241,00 SK 40 32 3-32 мм 105 72 100 102 267,00 SK 50 20 3-20 мм 105 54 70 103 330,00 SK 50 32 3-32 мм 105 72 100 104 360,00 Тов. Гр. 295 Цена/шт., 737 с. 770 с. 754 ISO 7388-1 D с. 754 с. 769
