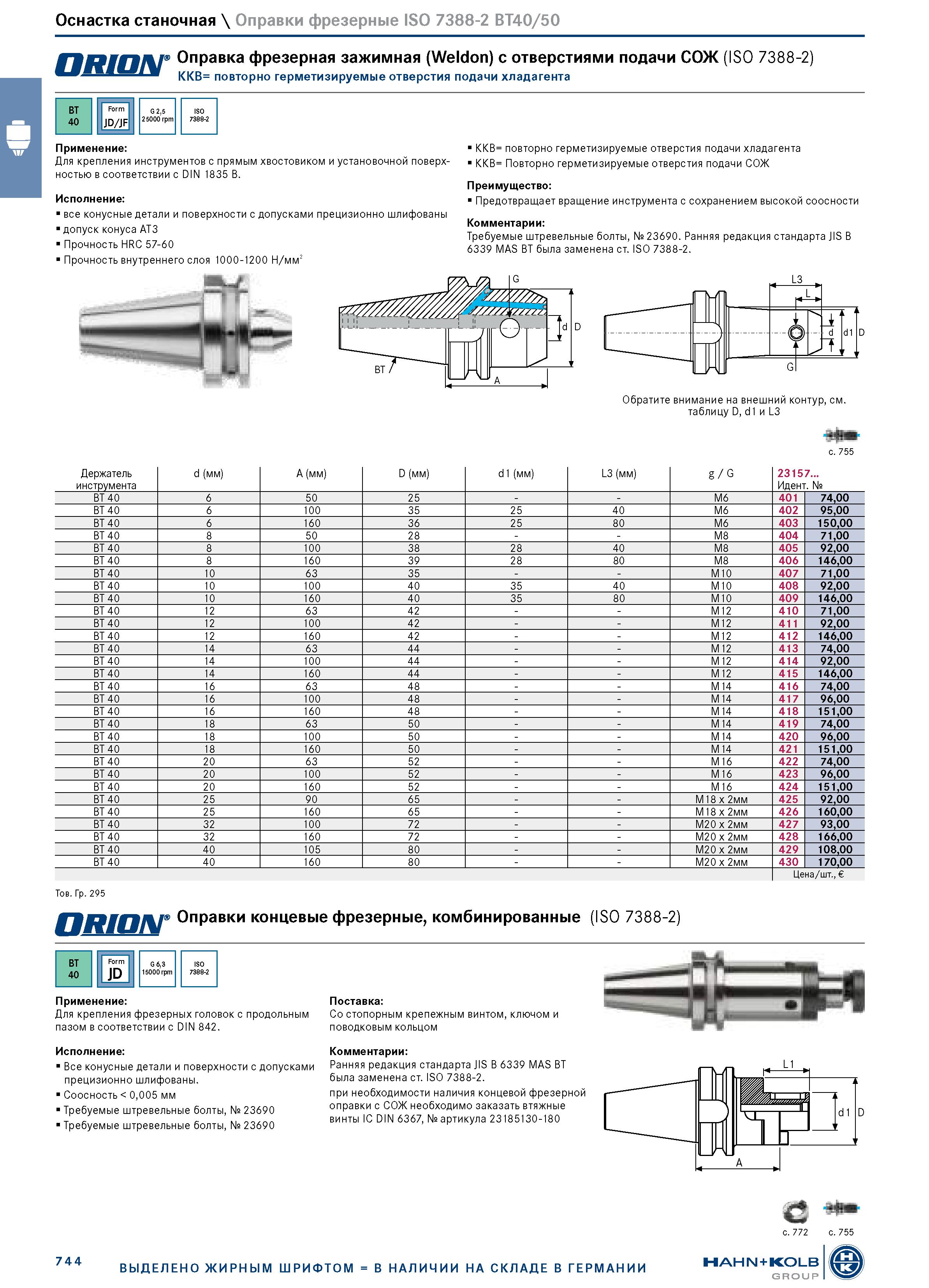

Оснастка станочная \ Оправки фрезерные ISO 7388-2 BT40/50 Оправка фрезерная зажимная (Weldon) с отверстиями подачи СОЖ (ISO 7388-2) " KKB= повторно герметизируемые отверстия подачи хладагента BT Form G 2,5 ISO 40 JD/JF 25000 rpm 7388-2 Применение: Для крепления инструментов с прямым хвостовиком и установочной поверхностью в соответствии с DIN 1835 B. Исполнение: все конусные детали и поверхности с допусками прецизионно шлифованы допуск конуса AT3 Прочность HRC 57-60 Прочность внутреннего слоя 1000-1200 Н/мм2 KKB= повторно герметизируемые отверстия подачи хладагента KKB= Повторно герметизируемые отверстия подачи СОЖ Преимущество: Предотвращает вращение инструмента с сохранением высокой соосности Комментарии: Требуемые штревельные болты, № 23690. Ранняя редакция стандарта JIS B 6339 MAS BT была заменена ст. ISO 7388-2. L3 Ш гг Обратите внимание на внешний контур, см. таблицу D, d1 и L3 Держатель инструмента d (мм) A (мм) D (мм) d1 (мм) L3 (мм) g / G 23157... Идент. № BT 40 6 50 25 - - M6 401 74,00 BT 40 6 100 35 25 40 M6 402 95,00 BT 40 6 160 36 25 80 M6 403 150,00 BT 40 8 50 28 - - M8 404 71,00 BT 40 8 100 38 28 40 M8 405 92,00 BT 40 8 160 39 28 80 M8 406 146,00 BT 40 10 63 35 - - M10 407 71,00 BT 40 10 100 40 35 40 M10 408 92,00 BT 40 10 160 40 35 80 M10 409 146,00 BT 40 12 63 42 - - M12 410 71,00 BT 40 12 100 42 - - M12 411 92,00 BT 40 12 160 42 - - M12 412 146,00 BT 40 14 63 44 - - M12 413 74,00 BT 40 14 100 44 - - M12 414 92,00 BT 40 14 160 44 - - M12 415 146,00 BT 40 16 63 48 - - M14 416 74,00 BT 40 16 100 48 - - M14 417 96,00 BT 40 16 160 48 - - M14 418 151,00 BT 40 18 63 50 - - M14 419 74,00 BT 40 18 100 50 - - M14 420 96,00 BT 40 18 160 50 - - M14 421 151,00 BT 40 20 63 52 - - M16 422 74,00 BT 40 20 100 52 - - M16 423 96,00 BT 40 20 160 52 - - M16 424 151,00 BT 40 25 90 65 - - M18 x 2мм 425 92,00 BT 40 25 160 65 - - M18 x 2мм 426 160,00 BT 40 32 100 72 - - M20 x 2мм 427 93,00 BT 40 32 160 72 - - M20 x 2мм 428 166,00 BT 40 40 105 80 - - M20 x 2мм 429 108,00 BT 40 40 160 80 - - M20 x 2мм 430 170,00 Тов. Гр. 295 Оправки концевые фрезерные, комбинированные (ISO 7388-2) Цена/шт., BT 40 Form JD G 6,3 15000 rpm Применение: Для крепления фрезерных головок с продольным пазом в соответствии с DIN 842. Исполнение: Все конусные детали и поверхности с допусками прецизионно шлифованы. Соосность 0,005 мм Требуемые штревельные болты, № 23690 Требуемые штревельные болты, № 23690 Поставка: Со стопорным крепежным винтом, ключом и поводковым кольцом Комментарии: Ранняя редакция стандарта JIS B 6339 MAS BT была заменена ст. ISO 7388-2. при необходимости наличия концевой фрезерной оправки с СОЖ необходимо заказать втяжные винты IC DIN 6367, № артикула 23185130-180 D D G с. 755 ISO 7388-2 с. 772 с. 755 744 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
