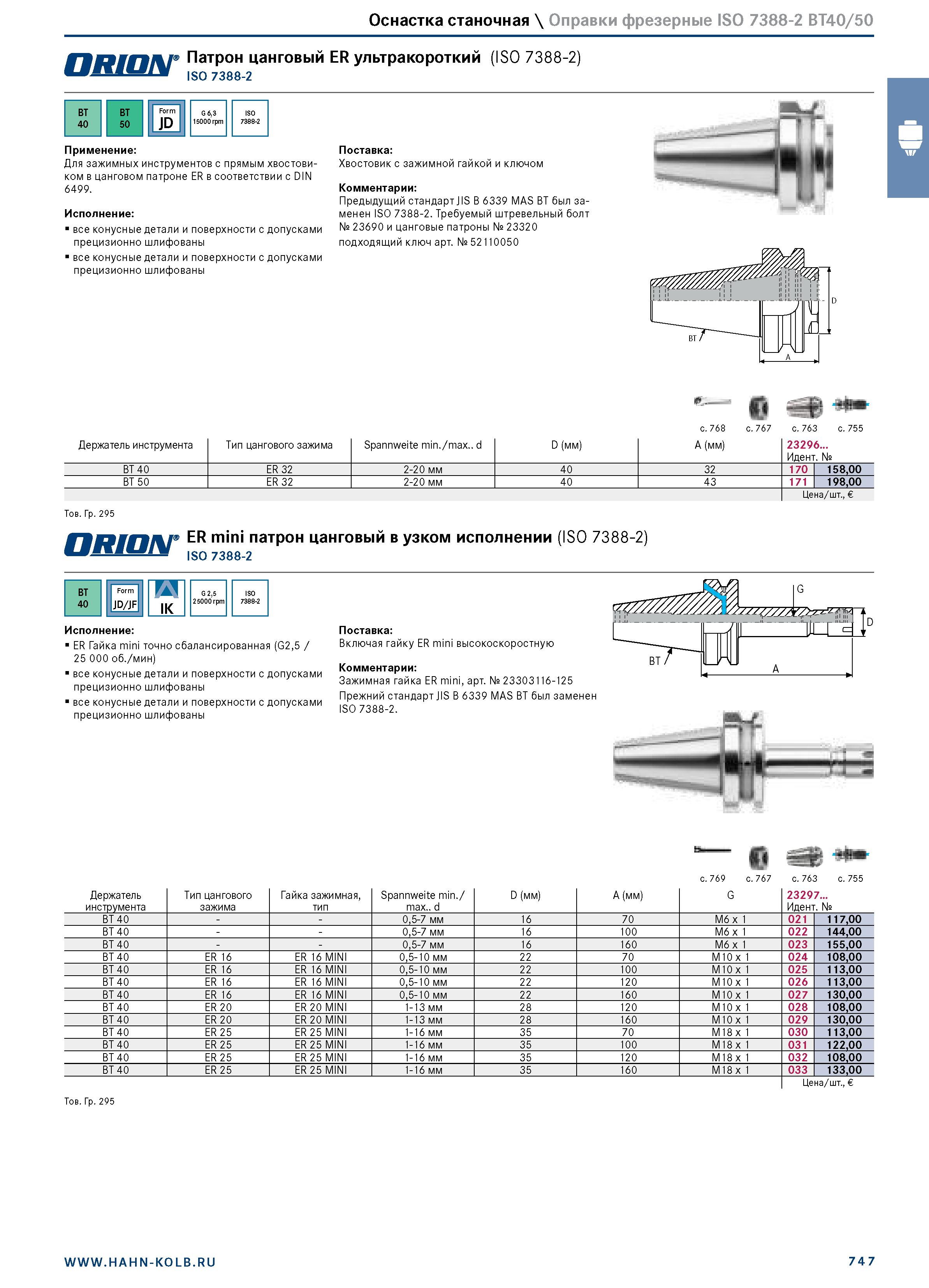

Оснастка станочная \ Оправки фрезерные ISO 7388-2 BT40/50 пнтм Патрон цанговый ER ультракороткий (ISO 7388-2) ISO 7388-2 BT 40 BT 50 Form JD G 6,3 15000 rpm Применение: Для зажимных инструментов с прямым хвостовиком в цанговом патроне ER в соответствии с DIN 6499. Исполнение: все конусные детали и поверхности с допусками прецизионно шлифованы все конусные детали и поверхности с допусками прецизионно шлифованы Поставка: Хвостовик с зажимной гайкой и ключом Комментарии: Предыдущий стандарт JIS B 6339 MAS BT был заменен ISO 7388-2. Требуемый штревельный болт № 23690 и цанговые патроны № 23320 подходящий ключ арт. № 52110050 - с с. 768 с. 767 с. 763 с. 755 Держатель инструмента Тип цангового зажима Spannweite min./max.. d D (мм) A (мм) 23296... Идент. № BT 40 ER 32 2-20 мм 40 32 170 158,00 BT 50 ER 32 2-20 мм 40 43 171 198,00 Цена/шт., Тов. Гр. 295 ER mini патрон цанговый в узком исполнении (ISO 7388-2) ШшЯЛЖЯЯМ1Я iso 7388-2 BT 40 IK G 2,5 25000 rpm Исполнение: ER Гайка mini точно сбалансированная (G2,5 / 25 000 об./мин) все конусные детали и поверхности с допусками прецизионно шлифованы все конусные детали и поверхности с допусками прецизионно шлифованы Поставка: Включая гайку ER mini высокоскоростную Комментарии: Зажимная гайка ER mini, арт. № 23303116-125 Прежний стандарт JIS B 6339 MAS BT был заменен ISO 7388-2. лх D A ш- - с. 769 с. 767 с. 763 с. 755 Держатель инструмента Тип цангового зажима Гайка зажимная, тип Spannweite min./ max.. d D (мм) A (мм) G 23297... Идент. № BT 40 - - 0,5-7 мм 16 70 M6 x 1 021 117,00 BT 40 - - 0,5-7 мм 16 100 M6 x 1 022 144,00 BT 40 - - 0,5-7 мм 16 160 M6 x 1 023 155,00 BT 40 ER 16 ER 16 MINI 0,5-10 мм 22 70 M10 x 1 024 108,00 BT 40 ER 16 ER 16 MINI 0,5-10 мм 22 100 M10 x 1 025 113,00 BT 40 ER 16 ER 16 MINI 0,5-10 мм 22 120 M10 x 1 026 113,00 BT 40 ER 16 ER 16 MINI 0,5-10 мм 22 160 M10 x 1 027 130,00 BT 40 ER 20 ER 20 MINI 1-13 мм 28 120 M10 x 1 028 108,00 BT 40 ER 20 ER 20 MINI 1-13 мм 28 160 M10 x 1 029 130,00 BT 40 ER 25 ER 25 MINI 1-16 мм 35 70 M18 x 1 030 113,00 BT 40 ER 25 ER 25 MINI 1-16 мм 35 100 M18 x 1 031 122,00 BT 40 ER 25 ER 25 MINI 1-16 мм 35 120 M18 x 1 032 108,00 BT 40 ER 25 ER 25 MINI 1-16 мм 35 160 M18 x 1 033 133,00 Цена/шт., Тов. Гр. 295 747
